本實用新型涉及一種寵物護理工具，具體涉及一種寵物籠的清潔裝置。

背景技術：

現在很多家庭中開始飼養寵物，寵物為人們的生活帶來開心快樂，同時也是人們的好伙伴，因此人們對寵物的照料也愈加精細，寵物的生活水平越來越高。

對于一些適宜在籠中飼養的寵物，例如倉鼠、小兔子、小雞等，日常的衛生護理是一個重要問題。這類寵物便溺在籠中進行，因此經常需要對寵物籠進行打掃。

現有的寵物籠一般為矩形框架結構，如圖5所示，寵物籠下方有收集盒，寵物的便溺物穿過籠子落入到收集盒中，但仍有一部分會粘在籠子上。如不定期徹底地對籠子底部進行清洗，將容易滋生細菌，對寵物的健康造成威脅。

目前對于寵物籠的清洗，一般采用手工清洗的方式，不衛生，且非常麻煩。

技術實現要素：

針對上述現有技術中存在的問題，本實用新型的目的在于，提供一種寵物籠的清潔裝置，能對框形寵物籠底部進行徹底、有效、方便地清潔，以利于寵物的健康。

為了實現上述任務，本實用新型采用以下技術方案：

一種寵物籠的清潔裝置，包括設置在寵物籠底部的噴水器，以及設置在寵物籠內部的擋水板，噴水器與擋水板之間平行設置，且噴水器與擋水板可拆卸連接；所述的噴水器包括多根并排設置的多根噴水管，噴水管上分布有噴孔，所述的多根噴水管共同連接至一根供水管。

進一步地，所述的噴水器還包括一個矩形的底板，圍繞底板邊緣設置有擋沿，在底板上表面上通過支架安裝有固定臺，固定臺上設置有多對固定套，固定套為空心的圓柱形結構；所述的多根噴水管中，每一根噴水管的兩端均裝配在一對固定套中。

進一步地，所述的固定臺與底板平行設置，所述多根噴水管中，每一根噴水管上均連接有一根穿過擋沿設置的分水管，分水管與所述的供水管連接；在擋沿上設置有排水管。

進一步地，所述的固定臺上設置有空心的套筒，所述的擋水板的底部設置有固定柱，通過將固定柱插入或拔出套筒中以實現噴水器與擋水板的可拆卸式連接。

進一步地，所述的擋水板包括矩形的中心板，中心板的邊緣安裝有一對第一側擋板和一對第二側擋板，第一側擋板和第二側擋板分布在中心板的不同邊沿上，且第一側擋板和第二側擋板可通過轉軸旋轉至與中心板處于同一平面中。

進一步地，所述的第一側擋板、第二側擋板的側面上均開設有延伸向第一側擋板、第二側擋板內部的容納槽，容納槽中活動式裝配有延伸板，延伸板的邊緣處開設有凹口。

進一步地，所述的中心板與第一側擋板、第二側擋板連接處的縫隙中設置有擋水條。

進一步地，所述的擋水條包括上擋條和下擋條，其中上擋條設置一對，每一個上擋條均通過一個連接條與下擋條連接，且上擋條與下擋條平行設置。

本實用新型與現有技術相比具有以下技術特點：

1.本實用新型的清潔裝置可根據不同寵物籠的大小進行調節，使其能適用于不同大小的寵物籠的清洗；

2.本實用新型采用多點噴水的方式進行籠框的清洗，使籠框上沾染的污物容易脫落，并且清洗過程中產生的污水不會外濺，不會對周圍造成污染；

3.本實用新型的清潔裝置對寵物籠的清潔效果好，使用方便，且使用完畢后收納整理過程簡單，為寵物籠的清潔提供了一種理想的工具。

附圖說明

圖1為本實用新型中擋水板部分的結構示意圖；

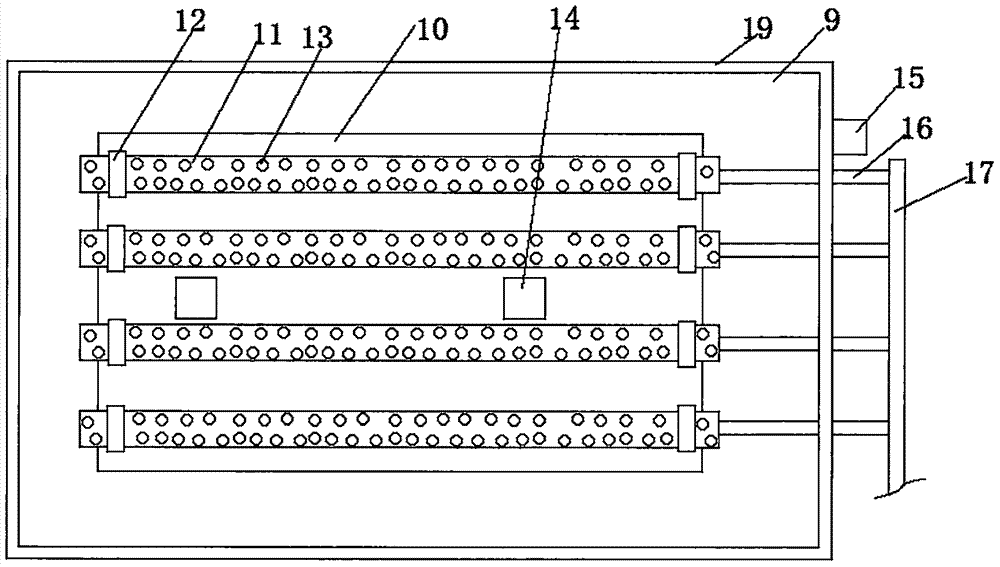

圖2為本實用新型中噴水器部分的結構示意圖；

圖3為噴水器部分的側面透視示意圖；

圖4為擋水條部分的結構示意圖；

圖5為寵物籠的結構示意圖；

圖中標號代表：1-中心板，2-第二側擋板，3-第一側擋板，4-容納槽，5-轉軸，6-提手，7-擋水條，71-上擋條，72-連接條，73-下擋條，8-凹口，9-底板，10-固定臺，11-噴水管，12-固定套，13-噴孔，14-套筒，15-排水管，16-分水管，17-供水管，18-支架，19-擋沿，20-延伸板。

具體實施方式

遵從上述技術方案，如圖1至圖5所示，本實用新型提供了一種寵物籠的清潔裝置，包括設置在寵物籠底部的噴水器，以及設置在寵物籠內部的擋水板，噴水器與擋水板之間平行設置，且噴水器與擋水板可拆卸連接；所述的噴水器包括多根并排設置的多根噴水管11，噴水管11上分布有噴孔13，所述的多根噴水管11共同連接至一根供水管17。

本實用新型適用于對底部為框形結構的寵物籠的底部清洗過程，這類寵物籠的應用十分普遍，如圖5所示，為一種基本的框形結構的寵物籠，這類寵物籠一般的污漬主要集中在籠子的底部。本方案中采用的思路是，利用全面覆蓋的噴水模式，近距離地向籠子底部進行噴水，使污物在水流的作用下被沖掉并排走。

如圖1和圖2所示，本實用新型的主要結構包括兩大部分，其一是擋水板，其二是噴水器。其中，擋水板在使用的時候需要打開籠蓋，將擋水板放在籠子內部，而噴水器置于籠子的下方。擋水板至少有兩個重要作用，其一是在噴水器向上噴水的過程中，阻擋帶有污物的水流向四周擴散，而被限制在擋水板下方的空間里；其二是由于擋水板的阻擋作用，使噴射在擋水板上的水流產生反射，反射后又作用于籠框上，起到疊加沖洗的作用。

為了達到良好的沖洗效果，噴水器與擋水板平行設置，可使噴水器上噴孔13噴射出的水流不會向外散逸；噴水器的水源供給來自一根供水管17，為保證沖洗效果，需采用加壓水源，例如將供水管17連接至自來水的水龍頭上，使水流能從噴孔13中具有一定壓力地噴射而出。

在本方案中，擋水板在地面上的投影面積小于噴水器在地面上的投影面積，但擋水板在地面上的投影面積大于噴水管11所在區域在地面上的投影面積。這樣設置的目的是，擋水板邊緣滴落的水可以全部落在噴水器內部，便于后續的處理過程，而噴水管11噴出的水又能全部被擋水板阻擋，不會向外噴射。

如圖2、圖3所示，噴水器還包括一個矩形的底板9，圍繞底板9邊緣設置有擋沿19，在底板9上表面上通過支架18安裝有固定臺10，固定臺10上設置有多對固定套12，固定套12為空心的圓柱形結構；所述的多根噴水管11中，每一根噴水管11的兩端均裝配在一對固定套12中，以對噴水管11起到安裝固定作用。沖洗過程中，由上方落下的沖洗后的水，將匯聚在底板9上，由于擋沿19的阻擋，不會向外流出；沖洗完畢后，通過在擋沿19上設置排水管15進行統一排除處理。更具體地，固定臺10與底板9平行設置，所述多根噴水管11中，每一根噴水管11上均連接有一根穿過擋沿19設置的分水管16，分水管16與所述的供水管17連接。

本裝置使用前，先將噴水器放在寵物籠底部，使寵物籠架在擋沿19上，然后打開籠蓋裝入擋水板，再將擋水板與噴水器相互固定，以保證清洗效果。本方案中，一種具體的實現方式是，固定臺10上設置有空心的套筒14，所述的擋水板的底部設置有固定柱，通過將固定柱穿過籠框的間隙插入或拔出套筒14中以實現噴水器與擋水板的可拆卸式連接。也可以采用其他連接器具，例如固定桿，只要能穿過寵物籠底部即可。

本裝置中的擋水板結構如圖1所示，擋水板包括矩形的中心板1，中心板1的邊緣安裝有一對第一側擋板3和一對第二側擋板2，第一側擋板3和第二側擋板2分布在中心板1的不同邊沿上，且第一側擋板3和第二側擋板2可通過轉軸5旋轉至與中心板1處于同一平面中。第一擋板和第二擋板的作用是擴大中心板1的面積，即對于大小不同的寵物籠，可根據寵物籠的實際形狀，選擇是否展開、展開哪一個第一擋板和第二擋板，以擴大擋水板的整體面積，達到全面覆蓋的效果。

對于一些面積較大的籠框，如展開側擋板后仍不能滿足要求，可以采用兩種方法：第一種是分區域清洗，即籠框底部一部分清洗完后，再移動整個裝置清洗另一個部分；第二種方法是，第一側擋板3、第二側擋板2的側面上均開設有延伸向第一側擋板3、第二側擋板2內部的容納槽4，容納槽4中活動式裝配有延伸板20，延伸板20的邊緣處開設有凹口8。通過凹口8可方便地拉出延伸板20，延伸板20的使用進一步擴大了擋水板的面積。中心板1上表面設置有提手6，便于提拿過程。

在噴水器向上噴水過程中，為防止擋水板上表面受到污染，本方案中，中心板1與第一側擋板3、第二側擋板2連接處的縫隙中設置有擋水條7。具體地，如圖1和圖4所示，擋水條7包括上擋條71和下擋條73，其中上擋條71設置一對，每一個上擋條71均通過一個連接條72與下擋條73連接，且上擋條71與下擋條73平行設置。擋水條7整體采用橡膠材料制成，在側擋板展開后，下擋條73位于側擋板和中心板1的下方，擋住下部的連接縫隙，連接條72穿過縫隙中，而上擋條71位于側擋板和中心板1的上方，起到固定作用。間隔設置兩個上擋條71的目的是避開轉軸5所在區域。
