本實用新型涉及建筑物隔絕防護領域，特別是涉及一種溫室墻體自動遮陽裝置。

背景技術：

溫室是一種以輕型鋼結構為主體的建筑形式，其功能是保證及調節全年植物生長的溫度、濕度、光照、通風等環境因子。由于四季氣候溫差很大，溫室的夏季降溫便成了一個重要課題。現有溫室降溫措施基本上是頂部外遮陽配合濕簾風機，墻體外遮陽頂多是在墻體上固定上一層幕布，它是采用人工方式固定幕布，不能實現自動開啟關閉功能，小型溫室墻體外遮陽還可以，中大型溫室墻體外遮陽如果采用人工方式固定幕布，外遮陽幕布拆裝將非常不便，人工成本會很高。

技術實現要素：

本實用新型通過采用自動墻體外遮陽幕布機構解決了墻體外遮陽采用人工方式固定幕布，不能實現自動開啟關閉，從而造成拆裝不便，人工成本高的問題。

本實用新型所述問題是以下述技術方案解決的：

一種溫室墻體自動外遮陽裝置，包括外遮陽骨架、安裝在外遮陽骨架上部的幕布電機、由幕布電機帶動的卷軸器、墻體外遮陽幕布卷裝在卷軸器上，并由卷軸器帶動進行轉動、安裝在專用幕布外端的配重管以及一端與配重管連接，另一端鉸接固定在側墻玻璃上的連桿。

上述溫室墻體自動外遮陽裝置，幕布電機有定位功能，可以實現不同位置的定位設置，通過定位設置，可以達到墻體外遮陽幕布處于全展開、半展開狀態或者其他展開狀態。

上述溫室墻體自動外遮陽裝置，所述連桿與側墻玻璃之間的下夾角為35-40°時，墻體外遮陽幕布處于全展開狀態，這時墻體外遮陽幕布可以全部擋住外部陽光進入溫室。

上述溫室墻體自動外遮陽裝置，所述連桿與側墻玻璃之間的夾角為90°，連桿處于水平位置時，墻體外遮陽幕布處于半展開狀態，這時墻體外遮陽幕布可以部分擋住外部陽光進入溫室。

本實用新型的有益效果為：

本實用新型通過采用自動墻體外遮陽幕布機構可以實現墻體外遮陽幕布裝置開啟和關閉完全自動化，不僅溫室外圍面積無遮擋，有效提高利用率，而且可根據溫室內溫濕度的需求適度調整。

附圖說明

下面結合附圖對本發明作進一步說明：

圖1是本實用新型收起狀態剖視圖；

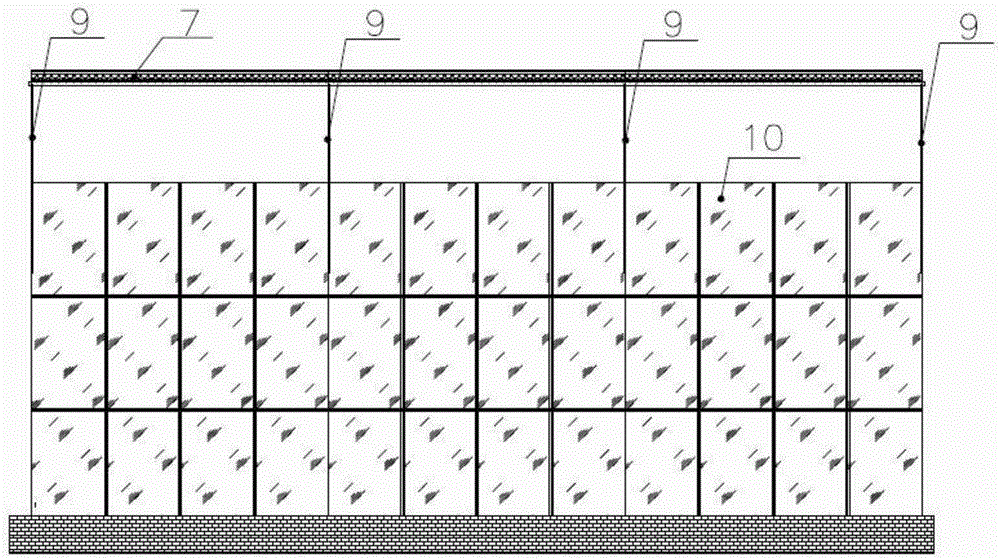

圖2是本實用新型裝置收起狀態正視圖；

圖3是本實用新型裝置展開狀態剖視圖；

圖4是本實用新型展開狀態正視圖；

圖5是本實用新型半展開狀態剖視圖；

圖6是本實用新型半展開狀態正視圖；

圖7是幕布電機和卷軸器局部放大示意圖。

圖中各標號清單為：1、溫室本體；2、頂部外遮陽幕布；3、墻體外遮陽幕布機構；4、外遮陽骨架；5、幕布電機；6、卷軸器；7、墻體外遮陽幕布；8、配重管；9、連桿；10、側墻玻璃；11、聯軸器；12、軸承座。

具體實施方式

參看圖1～7，本實用新型結構包括溫室本體1、頂部外遮陽幕布2和墻體外遮陽幕布機構3，其中墻體外遮陽幕布機構3包括外遮陽骨架4、安裝在外遮陽骨架上部的幕布電機5、由幕布電機帶動的卷軸器6，卷軸器通過聯軸器11和軸承座12與幕布電機連接，墻體外遮陽幕布7卷裝在卷軸器上，并由卷軸器帶動進行 轉動、安裝在專用幕布外端的配重管8以及一端與配重管連接，另一端固定在側墻玻璃10上的連桿9，連桿9采用鉸接的方式固定在側墻玻璃10上。

該溫室墻體自動外遮陽裝置在進行墻體外遮陽使用時，通過幕布電機5的開啟裝置控制外遮陽骨架4上安裝的幕布電機5來帶動卷軸器6轉動，從而實現帶動卷軸器6上的墻體外遮陽幕布7上升(收起)或下降(展開)，墻體外遮陽幕布7下方的連桿9和配重管8保證了幕布運行的穩定可靠。

專用幕布電機5有定位功能，可以實現不同定位位置的調整。在墻體外遮陽幕布7全部上升(收起)狀態下，連桿9一端的配重管8處于卷軸器外端位置；在墻體外遮陽幕布7全部下降(展開)狀態下，連桿9與側墻玻璃10之間的下夾角為38.18°時，墻體外遮陽幕布7處于全展開狀態，這時墻體外遮陽幕布可以全部擋住外部陽光進入溫室；在墻體外遮陽幕布7半展開狀態下，連桿9與側墻玻璃10之間的夾角為90°，連桿處于水平位置時，這時墻體外遮陽幕布可以部分擋住外部陽光進入溫室。

以上僅為本實用新型的實施例之一，并不用以限制本實用新型的其他實施方式，凡落在本實用新型的核心技術范圍之內，所作的等同替換、改進等，均應包含在本實用新型的保護范圍之內。
