本實用新型涉及家畜養殖技術領域，具體是一種育肥豬分食育肥系統。

背景技術：

目前，我國養豬業還普遍處于小規模生產，機械化程度較低，養殖效率低，總體生產力水平不高。在育肥豬生長過程中，科學的飼喂方式是根據豬的生長日齡和體重的不同飼喂不同的飼料，但由于我國大部分采用的是大豬舍群養方式，豬舍中飼養的豬大小不一，體重不同，因而很難根據豬的體重對豬采食的飼料進行調整，無法做到科學管理，延長育肥豬的出欄時間，增加育肥豬的飼喂成本。

技術實現要素：

本實用新型的目的是為了解決上述現有技術中存在的問題，而提供一種專門供育肥豬使用的育肥豬分食育肥系統。

本實用新型是通過如下技術方案實現的：

一種育肥豬分食育肥系統，包括進口通道、第一出口通道、第二出口通道和智能控制器；

進口通道的進口端設有受控柵欄門，進口通道的出口端通過受控分離門選擇性地與第一出口通道或第二出口通道的入口端連通；其中，所述的受控柵欄門包括左門體、右門體和第一電動缸，左門體鉸接于進口端左側幫，右門體鉸接于進口端右側幫，左門體和右門體上在其各自的外側門邊上安裝有滾筒；第一電動缸的缸體固定于進口通道上，第一電動缸的活塞桿端部鉸接有兩根鉸接桿，兩根鉸接桿的另一端分別與左門體和右門體鉸接鏈接；

第一出口通道和第二出口通道都分別設有一個出口端，且在其出口端設有單向出口門；

進口通道的前部設有用以檢測是否有豬進入的光傳感器，進口通道的中部設有用以稱豬重的地磅，地磅上設有一對距離可調的夾板；進口通道的中后部設有用以讀取豬耳標信息的讀卡器；

第一出口通道和第二出口通道的出口端分別設有用以檢測是否有豬出去的光傳感器；

受控柵欄門、受控分離門、光傳感器、地磅、讀卡器分別與智能控制器連接。

使用時，先根據需要進食的育肥豬的體型調節地磅上兩塊夾板之間的距離，使得需要進食的育肥豬剛好能通過兩塊夾板之間（設置的一對夾板是為了能將進食育肥豬定位在進口通道內，不讓其在進口通道內轉動、掉頭等，這樣一方面是容易對其進行稱重、讀取耳標信息等操作，另一方面是能夠使其在進口通道內繼續向前走，以完成最終的進食）；然后進口通道的受控柵欄門在智能控制器的作用下打開（即智能控制器控制電動缸的活塞桿伸出，推動兩根鉸接桿前進，兩根鉸接桿推動受控柵欄門的左門體和右門體打開），需要進食的育肥豬通過受控柵欄門進入到進口通道內，此時進口通道內的光傳感器檢測到育肥豬進入后，智能控制器再控制受控柵欄門關閉，以防止繼續有育肥豬進入通道；育肥豬進入進口通道內后站于地磅上先稱重，同時讀卡器讀取育肥豬耳標上的信息，讀卡器和地磅能夠迅速讀取出豬的及時體重和豬的身份標號，并把這些信息傳給智能控制器，智能控制器根據體重、耳標信息等控制受控分離門轉動從而選擇讓其從第一出口通道的出口或第二出口通道的出口進入不同采食區進食，即控制不同體重大小的豬進入不同的采食區域采食，每個采食區域給以不同品種的飼料，從而使養豬場在受客觀條件限制無法分欄的情況下可以在一個大豬舍中對不同體重的單頭豬進行分別飼喂，使其做到科學、精細的管理，縮短豬的出欄時間，降低飼喂成本；當育肥豬從第一出口通道的出口或第二出口通道的出口出去后，對應出口的光傳感器檢測到育肥豬從通道出去后，智能控制器再控制受控分離門和第二受控分離門復位即可。

作為優選方案，進口通道上安裝有用以檢測豬舍溫度、濕度的溫濕度傳感器，且溫濕度傳感器與智能控制器連接。溫濕度傳感器可以隨時檢測豬舍的溫度、濕度等環境對豬成長的影響。

作為優選方案，單向出口門為一扇單門體，單向出口門兩側的中上部通過鉸接軸分別鉸接連接于出口端兩側且單向出口門在自身重力下保持豎直狀態，出口端的頂部設有卡置于單向出口門頂部外側的擋塊。

當單頭育肥豬進入育肥豬分食育肥系統的單向進口通道后，耳標讀卡器和地磅能夠迅速讀取出豬的即時體重和豬的身份標號，并把這些信息傳給發往智能控制器，智能控制器根據豬的體重大小迅速控制受控柵欄門、受控分離門進行動作，從而控制不同體重大小的豬進入不同的采食區域采食，每個采食區域給以不同品種的飼料，從而使養豬場在受客觀條件限制無法分欄的情況下可以在一個大豬舍中對不同體重的單頭豬進行分別飼喂，使其做到科學、精細的管理，縮短豬的出欄時間，降低飼喂成本。

本實用新型改變了豬舍的布局，將采食區與活動休息區通過育肥豬分食育肥系統分割開來，一來進食針對性加強了，二來豬的休息活動區域變大了，這樣有益于豬的健康，提高了豬肉的質量。每頭豬每天的體重變化可以測量下來，數據傳遞給智能控制器，飼養員在電腦前即可觀察到每頭豬的生長情況，生病的豬也可通過測量體重的下降檢測出來進入特定區域接收醫治。這樣實現了動物與網絡的連接，符合物聯網的發展趨勢。此設備還能檢測不同飼料，溫度，環境對豬成長的影響，而且每頭豬的信息都將儲存在豬的耳標的芯片中，可網絡查詢，有助于食品安全的控制。

附圖說明

圖1為本實用新型系統的結構示意圖。

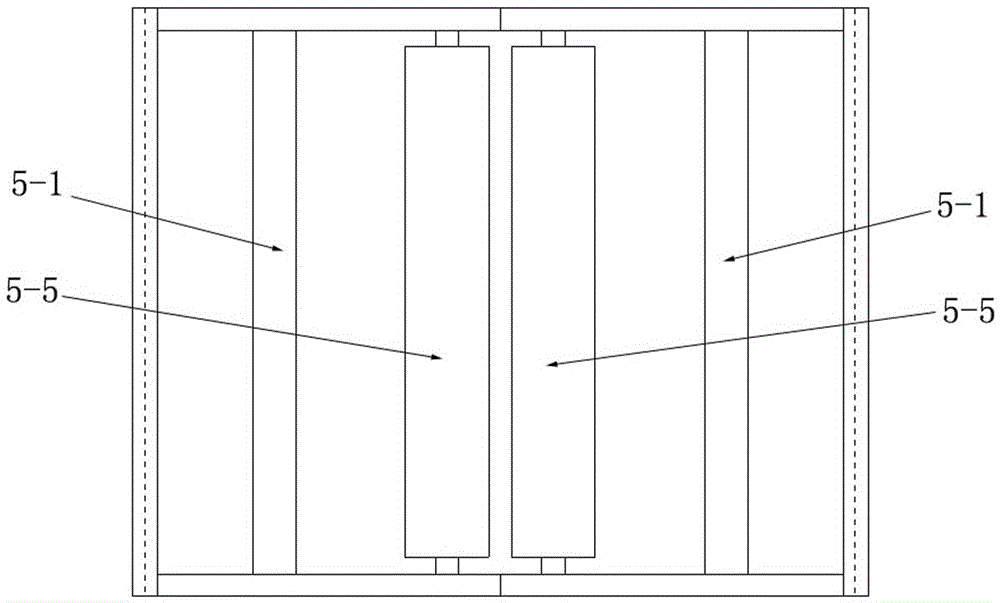

圖2為本實用新型系統中受控柵欄門的主視圖。

圖3為本實用新型系統中受控柵欄門的俯視圖。

圖4為本實用新型系統中單向出口門結構示意圖。

圖5為本實用新型系統中地磅及夾板結構示意圖一。

圖6為本實用新型系統中地磅及夾板結構示意圖二。

圖中：1-進口通道、2-第一出口通道、3-第二出口通道、4-智能控制器、5-受控柵欄門、5-1-左門體、5-2-右門體、5-3-第一電動缸、5-4-鉸接桿、5-5-滾筒、6-受控分離門、6-1-門體、6-2-第二電動缸、7-溫濕度傳感器、8-單向出口門、8-1-鉸接軸、8-2-擋塊、9-光傳感器、10-地磅、11-讀卡器、12-夾板、12-1-固定插銷、12-2-活動插銷、13-調節桿、13-1-銷孔。

具體實施方式

以下結合附圖對本實用新型作進一步地描述：

如圖1至圖6所示，一種育肥豬分食育肥系統，包括進口通道1、第一出口通道2、第二出口通道3和智能控制器4；

進口通道1的進口端設有受控柵欄門5，進口通道1的出口端通過受控分離門6選擇性地與第一出口通道2或第二出口通道3的入口端連通；進口通道1上還安裝有用以檢測豬舍溫度、濕度的溫濕度傳感器7；其中，如圖2、3所示，所述的受控柵欄門5包括左門體5-1、右門體5-2和第一電動缸5-3，左門體5-1鉸接于進口端左側幫，右門體5-2鉸接于進口端右側幫，左門體5-1和右門體5-2上在其各自的外側門邊上安裝有滾筒5-5，以方便育肥豬更容易進入；第一電動缸5-3的缸體固定于進口通道1上，第一電動缸5-3的活塞桿端部鉸接有兩根鉸接桿5-4，兩根鉸接桿5-4的另一端分別與左門體5-1和右門體5-2鉸接鏈接，第一電動缸5-3的動作由智能控制器4控制；所述的受控分離門6包括門體6-1和第二電動缸6-2，所述門體6-1為柱狀門體且其橫截面為扇形，門體6-1的弧面封堵于進口通道1的出口端、兩面側邊面分別封堵于第一出口通道2和第二出口通道3的進口端，門體6-1鉸接連接于第一出口通道2和第二出口通道3的相交處；第二電動缸6-2固定于第一出口通道2或第二出口通道3上，第二電動缸6-2的活塞桿端部與門體6-1鉸接連接；第二電動缸6-2的動作由智能控制器4控制，第二電動缸6-2通過設置于其上的三個電磁傳感器來控制門體6-1可轉動到三個不同位置，即實現受控分離門6能夠選擇性地與第一出口通道2或第二出口通道3的入口端連通。

第一出口通道2和第二出口通道3分別設有一個出口端，出口端設有單向出口門8，如圖4所示，單向出口門8為一扇單門體，單向出口門8兩側的中上部通過鉸接軸8-1分別鉸接連接于出口端兩側，單向出口門8在自身重力下始終保持豎直狀態，即關閉狀態，出口端的頂部設有卡置于單向出口門8頂部外側的擋塊8-2，擋塊8-2能夠阻擋單向出口門8的頂部往外翻，從而實現第一出口通道2內的育肥豬只能通過拱開單向出口門8出去，而第一出口通道2外的育肥豬不能夠從第一出口通道2出口端進入到第一出口通道2內；

進口通道1的前部設有用以檢測是否有豬進入的光傳感器9，進口通道1的中部設有用以稱豬重的地磅10，進口通道1的中后部設有用以讀取豬耳標信息的讀卡器11；其中，地磅10上設有一對距離可調的夾板12，具體如圖5、6所示：地磅10的外側端設有上下兩根調節桿13、里側端設有上下兩根調節桿13，四根調節桿13上均布若干銷孔13-1；每塊夾板12的底部兩側分別設有固定插銷12-1、即固定插銷12-1是固定于夾板12上的，每塊夾板12的頂部兩側分別設有活動插銷12-2、即活動插銷12-2是可以活動抽插的安置于夾板12上的，夾板12底部的兩個固定插銷12-1分別插置于位于底部的兩根調節桿13的銷孔13-1內，夾板12頂部的兩個活動插銷12-2分別插置于位于頂部的兩根調節桿13的銷孔13-1內，兩塊夾板12通過插置于調節桿13不同的銷孔13-1內實現距離可調；

第一出口通道2和第二出口通道3的出口端分別設有用以檢測是否有豬出去的光傳感器9；

受控柵欄門5的第一電動缸5-3、受控分離門6的第二電動缸6-2、光傳感器9、地磅10、讀卡器11、溫濕度傳感器14分別與智能控制器4連接。
