本實用新型一種涉及一種割草機，尤其是一種可調控割草高度的遙控式割草機。

背景技術：

按，一般的輪式割草機都為人工推動方式來進行割草，由于每個草地所要保留的草高度并不一樣，以致該割草機的旋刀便得進行拆換調整，如此一來并不方便，而且以人工推動方式，即已耗費體力了，若是在廣大面積的草地工作時，得還要面對太陽光底下的酷曬，實在更是一件勞苦工作；再者，有些草地并不是十分平坦，以致該割草機會陷入而不易推起，如此更是麻煩。

技術實現要素：

因此，申請人遂提出本創作。其中

本實用新型的目的，在提供一種可調控割草高度的遙控式割草機，割草機本身系具有四轉輪，并在車體設有一訊號接收器，以為遙控器在操作時、并將操作訊號傳送到訊號接收器中來讓車體作動，俾在遙控器的無線操控下來讓輪式的割草機在草地上進行割草工作，以為減省人力及提升效率。

本實用新型的目的，在提供一種可調控割草高度的遙控式割草機，其中，在車體中設有一刀座護盤，使其在刀座護盤的上方得安裝一啟動引擎，再由啟動引擎所連動的心軸得以組裝一旋刀，使旋刀位于刀座護盤中，而在刀座護盤左、右兩邊的四周并分別樞設有一帶動座，使左、右兩邊的帶動座經由一連動桿做樞結，再由一連接桿將兩邊做連接，之后再由其中一帶動座系受一長螺桿樞結，使在長螺桿的操作下即可讓所有的帶動座形成同步作動，而使刀座護盤及旋刀得以調整與地面的高度距離變化。

本實用新型的目的，在提供一種可調控割草高度的遙控式割草機，其中，割草機本身系具有四轉輪，轉輪可依場地而予組裝不同形態式樣，以利移動行進。

本實用新型的目的，在提供一種可調控割草高度的遙控式割草機，其中，割草機本身所具有輪式者亦可改為履帶輪的形態。

本實用新型的目的，在提供一種可調控割草高度的遙控式割草機，其中，當割草機接收不到遙控器的操作訊號時、便會停在原地，以等待檢視、維修。

附圖說明

圖1是本實用新型的實施例中的圖示(一)；

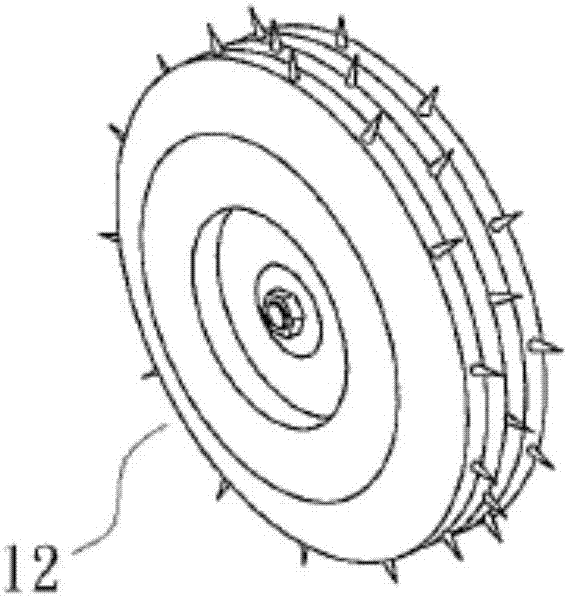

圖2是本實用新型的實施例中的轉輪結構示意圖；

圖3是本實用新型的實施例中的圖示(二)；

圖4是本實用新型的實施例中的圖示(三)；

圖5是本實用新型的實施例中刀座護盤往下調升的圖示；

圖6是本實用新型的實施例中刀座護盤往上調降的圖示。

具體實施方式

首先，敬請配合參閱如圖1、圖2、圖3和圖4所揭示以及如下詳細說明：本案一種可調控割草高度的遙控式割草機，割草機1的車體11系具有四轉輪12，并在車體11設有一訊號接收器13，以提供給遙控器1A在操作時、并將操作訊號傳送到訊號接收器13中來讓車體11開始作動；在車體11中除了有一訊號接收器13外，并設有一刀座護盤14，使其在刀座護盤14的上方得安裝一啟動引擎15，再由啟動引擎15所連動的心軸得以組裝一旋刀(未繪出)，使旋刀系位在刀座護盤14中，而在刀座護盤14左、右兩邊的四周并分別樞設有一帶動座 16，使左、右兩邊的帶動座16經由一連動桿17做樞結，再由一連接桿18將兩邊做連接，之后再由其中一帶動座16系受一長螺桿19樞結，使在長螺桿19的操作下即可讓所有的帶動座16形成同步作動(如圖3)。

俾在啟動割草機1之前，遂視割草場地狀況來操作長螺桿19，以為在連動桿17、連接桿18的連動下而使兩邊的帶動座16得將刀座護盤14暨啟動引擎15及旋刀呈升高(如圖5)或下降(如圖6)的調整與地面高度的距離變化，亦即設定好割草高度；在發動車體11的啟動引擎15運轉來使旋刀呈快速轉動后，是藉由遙控器1A無線操控下，得讓割草機1進行草地的割草工作，以為減省人力及提升效率。

再，割草機1可依場地情形來更換不同形態的轉輪12，或者是將輪式改為履帶輪形態，這樣以便移動行進；另，在后端的左、右兩轉輪12系為各自獨立的動力輸送，因此當整部割草機在做轉彎時、即可以最小的回轉空間行進，以具靈活性；又，萬一割草機1接收不到遙控器1A的操作訊號(如發生異常、超出遙控距離)時，則割草機1便會停止下來在原地，不致因失控而到處亂跑找不到，以等待檢視、維修。
