本實用新型涉及農業機械技術領域，尤其涉及一種滴灌精密耕播施肥通用機。

背景技術：

我國有很大部分低洼易澇耕田，用傳統種法種水稻水源不足，種植旱田作物又無法保證不受澇災。針對這種情況，發明了水稻旱種鋪設滴灌管的種植模式，目前尚無完全適用于該種植模式的農業機械。

技術實現要素：

為了解決現有技術中的不足，本實用新型的目的在于提供一種滴灌精密耕播施肥通用機。

本實用新型解決其技術問題所采用的技術方案是：

一種滴灌精密耕播施肥通用機，其特征在于：包括由主架體前梁和主架體后梁構成的播種機主架體，播種機主架體頂部設有不銹鋼種肥箱，播種機主架體兩端外側設有地輪總成，地輪總成之間設有一主動軸，主動軸通過主動鏈條與地輪總成連接，主動軸還通過從動鏈條與不銹鋼種肥箱連接，地輪總成上還設有滴灌管支架，主架體前梁上設有圓盤施肥器和鏟式開溝器，主架體后梁上設有四桿仿形結構，四桿仿形結構底部設有仿形支撐輪，四桿仿形結構底側與一工字型焊合架體連接，仿形支撐輪穿過工字型焊合架體設置，工字型焊合架體底部前側設有兩個播種開溝圓盤，工字型焊合架體底部后側設有兩個彈性鎮壓輪。

所述的圓盤施肥器和鏟式開溝器交錯分布。

所述的滴灌管支架之間設有滴灌帶管卷軸，滴灌帶管卷軸上設有滴灌管帶卷。

綜上所述，本實用新型的積極效果是：該滴灌精密耕播施肥通用機由拖拉機牽引在田間一次行走能完成滴灌管的鋪設、側深施肥、播種以及復土鎮壓等作業；

四桿仿形結構上安裝有兩個播種開溝圓盤、兩個彈性鎮壓輪，即能滿足農藝要求又簡化了結構。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

圖1為本實用新型的主視結構示意圖。

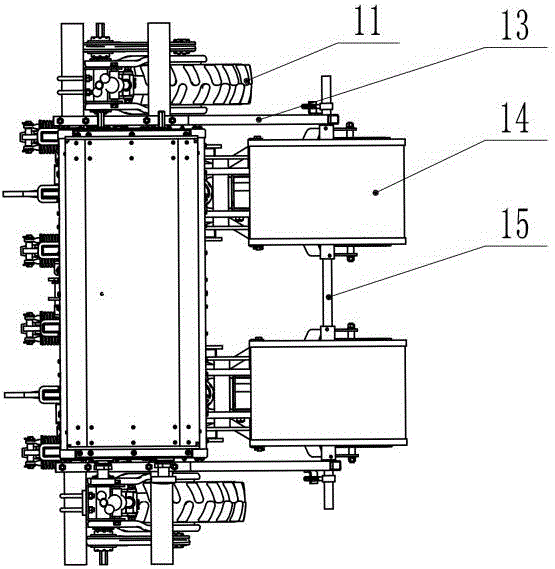

圖2為本實用新型的俯視結構示意圖。

圖3為圖1中“A-A”的剖視結構示意圖。

圖中：1不銹鋼種肥箱、2主架體前梁、3圓盤施肥器、4鏟式開溝器、5主架體后梁、 6四桿仿形結構、7工字型焊合架體、8播種開溝圓盤、9彈性鎮壓輪、10仿形支撐輪、11地輪總成、12主動軸、13滴灌管支架、14滴灌管帶卷、15滴灌帶管卷軸、16主動鏈條、17從動鏈條。

具體實施方式

以下由特定的具體實施例說明本實用新型的實施方式，熟悉此技術的人士可由本說明書所揭露的內容輕易地了解本實用新型的其他優點及功效。

如圖1、2、3所示：一種滴灌精密耕播施肥通用機，包括由主架體前梁2和主架體后梁5構成的播種機主架體，播種機主架體頂部設有不銹鋼種肥箱1，不銹鋼種肥箱1內部設有隔板，用于將不銹鋼種肥箱1內部分開并分別放置種子和肥料，播種機主架體兩側設有地輪總成11，地輪總成11之間設有一主動軸12，主動軸12兩端分別與地輪總成11通過軸承座轉動連接，主動軸12通過主動鏈條16與地輪總成11連接，主動軸12通過從動鏈條17與不銹鋼種肥箱1連接，地輪總成11上還設有滴灌管支架13，滴灌管支架13之間設有滴灌帶管卷軸15，滴灌帶管卷軸15上設有滴灌管帶卷14，主架體前梁2上設有圓盤施肥器3和鏟式開溝器4，圓盤施肥器3和鏟式開溝器4交錯分布，主架體后梁5上設有四桿仿形結構6，四桿仿形結構6由四桿仿形前座、四聯桿機構和四桿仿形后座構成，四桿仿形前座與四桿仿形后座之間通過四聯桿機構連接，四桿仿形前座與主架體后梁5連接，四桿仿形結構6底部設有仿形支撐輪10，仿形支撐輪10安裝在四桿仿形后座背側，四桿仿形結構6底側與一工字型焊合架體7連接，工字型焊合架體7與四桿仿形后座底部連接，仿形支撐輪10穿過工字型焊合架體7設置，工字型焊合架體7底部前側設有兩個播種開溝圓盤8，工字型焊合架體7底部后側設有兩個彈性鎮壓輪9，兩個播種開溝圓盤8和兩個彈性鎮壓輪9前后位置對應設置，即能滿足農藝要求又簡化了結構。

該滴灌精密耕播施肥通用機的工作狀態為：

首先，將拖拉機與滴灌精密耕播施肥通用機通過懸掛機構連接；

然后，將種子和化肥加入到不銹鋼種肥箱1中，調整好肥種播量；

其次，拖拉機牽引滴灌精密耕播施肥通用機前進，地輪總成11旋轉，將動力通過主動鏈條16帶動主動軸12上的鏈輪旋轉，主動軸12上的鏈輪通過從動鏈條17帶動安裝在不銹鋼種肥箱1前軸上的鏈輪旋轉，實現播肥，肥箱前軸上的鏈輪帶動安裝在肥箱后軸上的鏈輪旋轉，從而實現播種；

滴灌管帶卷14是通過滴灌帶管卷軸15實現的滴灌管通過鏟式開溝器4開溝回土將滴灌管埋入土中，經四桿仿形結構6的仿形支撐輪10將土壓實，從而實現滴灌管鋪設作業。

以上所述僅為本實用新型的優先實施方式，只要以基本相同手段實現本實用新型的目的技術方案，都屬于本實用新型的保護范圍之內。
