本發明涉及市政綠化領域，具體涉及一種耐用市政樹木扶正裝置。

背景技術：

隨著城市建設的不斷發展，市政綠化也隨之不斷發展，市政道路上為了分隔機動車和非機動車，經常使用隔離帶，而隔離帶上一般都會種上花草以及樹木，這種隔離帶既起到安全的保護作用，也起到綠化和美化城市道路的作用，而在隔離帶以及道路旁種植小樹后，經常會受到風力的作用下而傾斜，如果不將傾斜的樹木扶正，不僅會影響綠化和美化的效果，還會影響過往的車輛和行車，傳統的扶正方法是利用木棍從幾個角度來支撐，并用鐵絲將木棍的一端固定在樹干上，但是這樣方式會影響樹木的正常生長，且安裝的過程非常的麻煩，在雨水的侵蝕下可能造成支架桿的斷裂，又且這樣固定方式非常的不美觀，影響城市的整體美化。

技術實現要素：

本發明所要解決的技術問題是提供一種結構簡單，安裝方便，能有效的固定樹木，防止樹木傾斜的耐用市政樹木扶正裝置。

本發明是通過以下技術方案來實現的：一種耐用市政樹木扶正裝置，包括插入到綠化帶中的插桿以及用于扶正樹木的扶正架，所述插桿下端設置有錐形頭，且所述錐形頭上設置有螺紋紋路，從而方便所述錐形頭轉動并插入到深處，所述插桿上端固定設置有轉動臂，所述扶正架包括滑動安裝在所述插桿上的滑動套、固定設置在所述滑動套外端面上的伸出臂以及安裝在所述伸出臂末端的抱環，所述滑動套中設置有螺紋孔，且所述螺紋孔中安裝有用以緊固所述滑動套的螺釘；所述插桿中位于所述錐形頭上方設置有安裝槽，所述插桿中心軸處設置有中心孔，所述中心孔連通所述安裝槽并向上延伸至外部，所述中心孔中可轉動安裝有轉動軸，所述轉動軸上端與驅動電機動力連接，所述驅動電機設置在所述插桿上端的中心軸處，所述驅動電機的外殼與所述插桿固定連接，所述驅動電機的設置用以方便驅動所述轉動軸轉動，所述驅動電機的上方設置有護遮，所述護遮罩左、右兩端處分別設置有第二螺釘孔，所述第二螺釘孔中配合有第二螺釘，所述護遮罩通過所述第二螺釘與所述插桿固定連接，所述護遮罩的設置用以防止所述驅動電機受到外界因素的損壞，對所述驅動電機起到較好的保護作用，所述轉動軸下端伸入所述安裝槽中并固定安裝有主動錐齒輪，所述安裝槽兩側對稱設置有轉動槽，且所述轉動槽中可轉動安裝有螺紋套筒，所述轉動槽外側端設置有連通外界的滑動槽，所述螺紋套筒中螺紋配合安裝有螺紋桿，所述螺紋桿外側端設置有矩形段，所述矩形段伸入到所述滑動槽中并與所述滑動槽滑動配合，所述螺紋套筒內側端固定安裝有與所述主動錐齒輪相嚙合的從動錐齒輪。

作為優選的技術方案，所述抱環包括左半環和右半環，所述左半環固定安裝在所述伸出臂末端，所述右半環通過緊固螺栓與左半環固定連接。

作為優選的技術方案，所述矩形段外側端設置有斜面部。

作為優選的技術方案，所述矩形段與所述螺紋桿一體式設置。

本發明的有益效果是：

1.由于錐形頭上設置有螺紋紋路，故通過轉動臂轉動插桿時，可將插桿插入到更深的土中；

2.在錐形頭以及插桿的下部都插入到土中后，控制驅動電機正轉而驅動轉動軸轉動，由于主動錐齒輪與從動錐齒輪的相互嚙合，可帶動螺紋套筒的轉動，從而可使螺紋桿以及矩形段向外側伸出，而由于矩形段外側端設置有斜面部，故可方便矩形段向外側伸出時橫下插入到土中，當矩形段橫向插入到土中時，可使插桿不能被拔出，從而可使插桿穩固地地插在土中；

3.將滑動套調整到合適的位置后使用螺釘將滑動套緊固在插桿上，并使抱環環抱住樹木的主干，從而可使樹木正直向上生長；

4.當需要拆除時，控制驅動電機反轉，使矩形段向內縮回，松緊螺釘后反轉轉動插桿并向上拔出，松開緊固螺栓卸下抱環即可，本發明裝置結構簡單，使用方便，可有效解決樹木傾斜生長的問題。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明的整體結構示意圖；

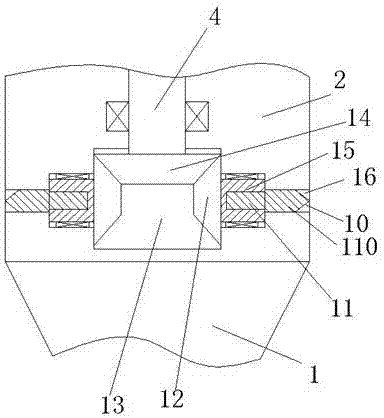

圖2為圖1中相關部位的局部放大圖；

圖3為本發明中螺紋桿以及矩形段從內側向外側觀察的示意圖；

圖4為本發明中抱環的俯視結構示意圖；

圖5為本發明中抱環的主視結構示意圖。

具體實施方式

本說明書中公開的所有特征，或公開的所有方法或過程中的步驟，除了互相排斥的特征和/或步驟以外，均可以以任何方式組合。

本說明書（包括任何附加權利要求、摘要和附圖）中公開的任一特征，除非特別敘述，均可被其他等效或具有類似目的的替代特征加以替換。即，除非特別敘述，每個特征只是一系列等效或類似特征中的一個例子而已。

如圖1-圖5所示，本發明的一種耐用市政樹木扶正裝置，包括插入到綠化帶中的插桿2以及用于扶正樹木的扶正架，所述插桿2下端設置有錐形頭1，且所述錐形頭1上設置有螺紋紋路，從而方便所述錐形頭1轉動并插入到深處，所述插桿2上端固定設置有轉動臂3，所述扶正架包括滑動安裝在所述插桿2上的滑動套6、固定設置在所述滑動套6外端面上的伸出臂8以及安裝在所述伸出臂8末端的抱環9，所述滑動套6中設置有螺紋孔，且所述螺紋孔中安裝有用以緊固所述滑動套6的螺釘7；所述插桿2中位于所述錐形頭上方設置有安裝槽13，所述插桿2中心軸處設置有中心孔，所述中心孔連通所述安裝槽并向上延伸至外部，所述中心孔中可轉動安裝有轉動軸4，所述轉動軸4上端與驅動電機5動力連接，所述驅動電機5設置在所述插桿2上端的中心軸處，所述驅動電機5的外殼與所述插桿2固定連接，所述驅動電機5的設置用以方便驅動所述轉動軸4轉動，所述驅動電機5的上方設置有護遮罩51，所述護遮罩51左、右兩端處分別設置有第二螺釘孔，所述第二螺釘孔中配合有第二螺釘52，所述護遮罩51通過所述第二螺釘52與所述插桿2固定連接，所述護遮罩51的設置用以防止所述驅動電機5受到外界因素的損壞，對所述驅動電機5起到較好的保護作用，所述轉動軸4下端伸入所述安裝槽13中并固定安裝有主動錐齒輪14，所述安裝槽13兩側對稱設置有轉動槽，且所述轉動槽中可轉動安裝有螺紋套筒15，所述轉動槽外側端設置有連通外界的滑動槽16，所述螺紋套筒15中螺紋配合安裝有螺紋桿11，所述螺紋桿11外側端設置有矩形段110，所述矩形段110伸入到所述滑動槽16中并與所述滑動槽16滑動配合，所述螺紋套筒15內側端固定安裝有與所述主動錐齒輪14相嚙合的從動錐齒輪12，從而所述轉動軸4的轉動可帶動螺紋套筒15的轉動，可使矩形段110在滑動槽16中向外伸出，因此可使插桿2穩固地插在土中，使抱環9能夠將歪斜的樹木扶正，使其正直向上生長。

有益地或示例性地，其中，所述抱環9包括左半環91和右半環92，所述左半環91固定安裝在所述伸出臂8末端，所述右半環92通過緊固螺栓與左半環91固定連接。

有益地或示例性地，其中，所述矩形段110外側端設置有斜面部10，從而方便橫向插入到土中。

有益地或示例性地，其中，所述矩形段110與所述螺紋桿11一體式設置。

由于錐形頭上設置有螺紋紋路，故通過轉動臂轉動插桿時，可將插桿插入到更深的土中，在錐形頭以及插桿的下部都插入到土中后，控制驅動電機正轉而驅動轉動軸轉動，由于主動錐齒輪與從動錐齒輪的相互嚙合，可帶動螺紋套筒的轉動，從而可使螺紋桿以及矩形段向外側伸出，而由于矩形段外側端設置有斜面部，故可方便矩形段向外側伸出時橫下插入到土中，當矩形段橫向插入到土中時，可使插桿不能被拔出，從而可使插桿穩固地地插在土中，而后將滑動套調整到合適的位置后使用螺釘將滑動套緊固在插桿上，并使抱環環抱住樹木的主干，從而可使樹木正直向上生長；當需要拆除時，控制驅動電機反轉，使矩形段向內縮回，松緊螺釘后反轉轉動插桿并向上拔出，松開緊固螺栓卸下抱環即可，本發明裝置結構簡單，使用方便，可有效解決樹木傾斜生長的問題。

以上所述，僅為本發明的具體實施方式，但本發明的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本發明的保護范圍之內。因此，本發明的保護范圍應該以權利要求書所限定的保護范圍為準。
