本發明涉及機械設備領域，具體為一種一體式土壤翻耕攏墑機。

背景技術：

現有的用于整理土地的設備存在以下缺陷：1.單次只能進行旋耕，而不能夠進行攏墑，對于需要進行攏墑作業的農作物種植，現有的耕地設備，效率低下；2.現有的翻耕設備不能夠靈活調節翻耕的深度，并且在一些砂石較多的地方，旋耕器容易損壞，不方便維修；3.現有的耕地設備不能夠調節攏墑的寬度和間距。

技術實現要素：

本發明的目的在于提供一種一體式土壤翻耕攏墑機，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種一體式土壤翻耕攏墑機，包括機架、牽引架、翻耕器和攏墑器，所述機架的前端固定連接有牽引架，牽引架的前端焊接有牽引環，牽引環為空心圓柱形結構，機架的前側通過軸承連接有滾輪軸，滾輪軸的兩端與行走滾輪固定連接，所述滾輪軸的中部通過齒輪與驅動軸連接嚙合，驅動軸通過軸承與驅動軸架的中部貫穿連接，驅動軸的前端連接有聯軸器；

所述滾輪軸與大皮帶盤貫穿并固定連接，所述機架的中部下側通過支架與翻耕器軸旋轉連接，翻耕器軸的中部固定連接有小皮帶盤，小皮帶盤與大皮帶盤的位置相對應，并且通過皮帶連接，所述翻耕器軸上固定連接有翻耕器，所述翻耕器包括與翻耕器軸固定的軸套，軸套的外側固定連接有刀桿插管，刀桿插管內插接有刀桿，刀桿上設有定位孔，刀桿插管對應定位孔設有鎖緊孔，鎖緊孔內插接有螺釘，所述刀桿的端部設有刀頭；

所述機架的后端固定連接有攏墑器架，攏墑器架的下側固定連接有攏墑器，所述攏墑器包括支撐桿，所述支撐桿的下端設有調節盤，調節盤與中間連桿通過調節螺釘鉸接，所述中間連桿的左端與左調節桿鉸接，中間連桿的右端與右調節桿鉸接，所述左調節桿和右調節桿的外側端均與旋轉球頭通過連桿固定連接，所述球頭位于球頭連接件的內部，兩個球頭連接件分別與左犁板和右犁板固定連接，所述左犁板和右犁板相互鉸接，鉸接處的前側設有防堵片，防堵片與左犁板固定連接，所述防堵片的下端通過螺絲與犁頭固定連接，所述機架的上部設有機箱蓋。

優選的，所述機架為矩形結構，所述牽引架為A字形結構，所述行走滾輪的輪胎寬度大于十厘米，所述滾輪軸與驅動軸相互垂直設置，所述大皮帶盤的直徑至少為小皮帶盤直徑的兩倍。

優選的，所述刀桿插管與軸套的連接處焊接有加固板，加固板為三角形，所述定位孔和鎖緊孔對應的線性設置，定位孔和鎖緊孔均至少設有三組，且等距離設置，所述刀頭與刀桿為一體成型結構，所述刀頭與刀桿傾斜設置，傾斜角為銳角，每組翻耕器至少設有五組刀桿插管，每個翻耕器軸上至少設有五組翻耕器，且相互之間等距離設置，相鄰的兩組翻耕器的刀桿插管交錯設置。

優選的，所述中間連桿與支撐桿傾斜設置，所述左調節桿和右調節桿相互平行，所述防堵片與左犁板為一體成型結構，所述犁頭為三角形板狀結構。

與現有技術相比，本發明的有益效果是：本發明通過設置翻耕器和攏墑器，能夠一次性進行翻耕和攏墑作業，對需要進行攏墑種植的作物，極大的提高了耕地的效率，并且本發明加入了驅動軸，能夠與動力設備連接，進行驅動，也可以利用牽引環，牽引移動，從而帶動翻耕器軸轉動，從而正常運行，適應范圍廣，本發明通過加入刀桿插管的形式，能夠便于調節翻耕的深度，并且在導桿壞了之后，便于維修，本發明加入了可以調節寬度的攏墑機構，可以調節攏墑的寬度，便于適應不同的農作物和地區氣候，總的來說，本發明的結構簡單，能夠同時進行翻耕攏墑作業，便于維修，能夠調節翻耕的深度，能夠調節攏墑的寬度，值得推廣使用。

附圖說明

圖1為本發明側視圖；

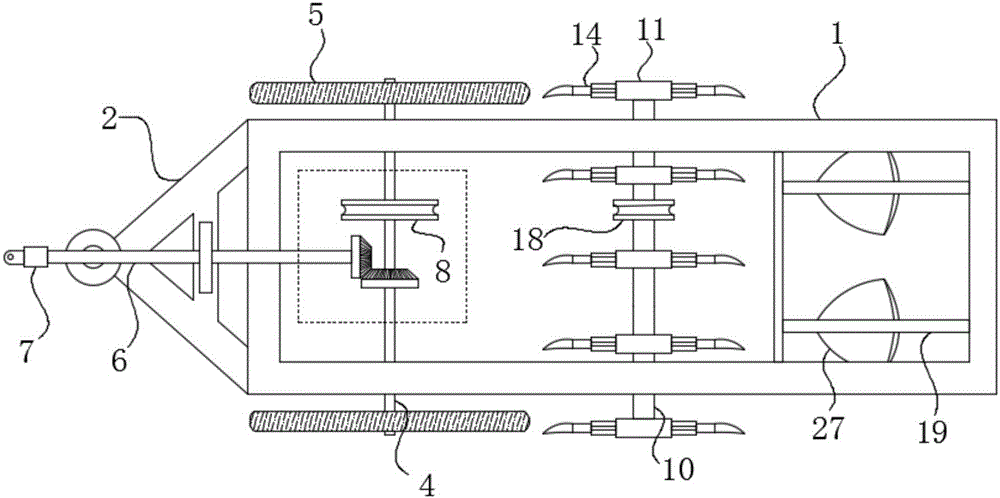

圖2為本發明俯視圖；

圖3為翻耕器側視圖；

圖4為攏墑器口后視圖；

圖5為攏墑器俯視圖；

圖6為左犁板和右犁板結構示意圖。

圖中：1機架、2牽引架、3牽引環、4滾輪軸、5行走滾輪、6驅動軸、7聯軸器、8大皮帶盤、9驅動軸架、10翻耕器軸、11軸套、12刀桿插管、13加固板、14刀桿、15定位孔、16鎖緊孔、17刀頭、18小皮帶盤、19攏墑器架、20支撐桿、21調節螺釘、22中間連桿、23左調節桿、24右調節桿、25旋轉球頭、26球頭連接件、27左犁板、28右犁板、29防堵片、30犁頭、31機箱蓋。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-6，本發明提供一種技術方案：一種一體式土壤翻耕攏墑機，包括機架1、牽引架2、翻耕器和攏墑器，機架1的前端固定連接有牽引架2，牽引架2的前端焊接有牽引環3，牽引環3為空心圓柱形結構，機架1的前側通過軸承連接有滾輪軸4，滾輪軸4的兩端與行走滾輪5固定連接，滾輪軸4的中部通過齒輪與驅動軸6連接嚙合，驅動軸6通過軸承與驅動軸架9的中部貫穿連接，驅動軸6的前端連接有聯軸器7；

滾輪軸4與大皮帶盤8貫穿并固定連接，機架1的中部下側通過支架與翻耕器軸10旋轉連接，翻耕器軸10的中部固定連接有小皮帶盤18，小皮帶盤18與大皮帶盤8的位置相對應，并且通過皮帶連接，翻耕器軸10上固定連接有翻耕器，翻耕器包括與翻耕器軸10固定的軸套11，軸套11的外側固定連接有刀桿插管12，刀桿插管12內插接有刀桿14，刀桿14上設有定位孔15，刀桿插管12對應定位孔15設有鎖緊孔16，鎖緊孔16內插接有螺釘，刀桿14的端部設有刀頭17；

機架1的后端固定連接有攏墑器架19，攏墑器架19的下側固定連接有攏墑器，攏墑器包括支撐桿20，支撐桿20的下端設有調節盤，調節盤與中間連桿22通過調節螺釘21鉸接，中間連桿22的左端與左調節桿23鉸接，中間連桿22的右端與右調節桿24鉸接，左調節桿23和右調節桿24的外側端均與旋轉球頭25通過連桿固定連接，球頭25位于球頭連接件26的內部，兩個球頭連接件26分別與左犁板27和右犁板28固定連接，左犁板27和右犁板28相互鉸接，鉸接處的前側設有防堵片29，防堵片29與左犁板27固定連接，防堵片29的下端通過螺絲與犁頭30固定連接，機架1的上部設有機箱蓋31。

機架1為矩形結構，牽引架2為A字形結構，行走滾輪5的輪胎寬度大于十厘米，滾輪軸4與驅動軸6相互垂直設置，大皮帶盤8的直徑至少為小皮帶盤18直徑的兩倍。通過兩種不同尺寸的皮帶盤，能夠使翻耕器軸10以兩倍的速度進行旋轉，從而進行翻耕作業，并且可以通過驅動軸6進行驅動，也可以通過牽引環3拉動機身，使行走滾輪5帶動進行驅動，方式多樣化，適應不同的耕作土地。

刀桿插管12與軸套11的連接處焊接有加固板13，加固板13為三角形，定位孔15和鎖緊孔16對應的線性設置，定位孔15和鎖緊孔16均至少設有三組，且等距離設置，刀頭17與刀桿14為一體成型結構，刀頭17與刀桿14傾斜設置，傾斜角為銳角，每組翻耕器至少設有五組刀桿插管12，每個翻耕器軸10上至少設有五組翻耕器，且相互之間等距離設置，相鄰的兩組翻耕器的刀桿插管12交錯設置。能夠調節翻耕的深度，并且便于對損壞的刀頭17和導桿14進行更換，通過交錯設置，能夠提高翻耕土壤的均勻度，從而有利于農作物生長。

中間連桿22與支撐桿20傾斜設置，左調節桿23和右調節桿24相互平行，防堵片29與左犁板27為一體成型結構，犁頭30為三角形板狀結構。在使用時，根據需要調節中間連桿22的傾斜角度，從而調節左犁板27和右犁板28的張角，即可調節攏墑的寬度，以適應不同的農作物需求。

本發明的結構簡單，便于調節，能夠適應多種不同的需求，具有較好的市場前景。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
