本發明涉及一種可旋轉的種子的培育架。

背景技術：

種子是種子植物的繁殖體系，對延續物種起著重要作用。種子與人類生活關系密切，除日常生活必需的糧、油、棉外，一些藥用、調味、飲料都來自種子。植物、大樹、花草也是種子繁殖而來。種子的質量不同直接影響種子成長發育后的產品的產量。而種子的培育架是一種用于培養研究種子發育成長的重要設備，對于研發新育種以及提高種子成長后產品的產量有著尤其重要的作用。作為研究種子發育生長中十分重要的設備，現有的培育架存在著不可同時培育不同類型的種子進行對比分析，通風換氣效率慢的缺點，因此，針對上述問題提出一種可旋轉的種子的培育架。

技術實現要素：

本發明的目的就在于為了解決上述問題而提供一種可旋轉的種子的培育架。

本發明通過以下技術方案來實現上述目的，一種可旋轉的種子的培育架，包括換氣板，所述換氣板下方設置擺桿，且所述擺桿上方設置通液管，所述通液管上方設置進液口，且所述進液口下方設置輸液柱，所述輸液柱下方設置培養分倉，且所述培養分倉一側設置轉柱，所述轉柱一側設置配電箱，且所述轉柱上設置焊接圈，所述焊接圈下方設置調向電圈，且所述調向電圈下方設置底座，所述培養分倉內部設置培養盤，且所述培養盤上方設置噴液管，所述噴液管一側設置固板架，且所述固板架上設置調溫板，所述調溫板下方設置光照燈。

優選的，為了使轉柱能夠有動力進行靈活旋轉，所述配電箱與所述轉柱呈電性連接。

優選的，為了使培養架能對不同種類的種子同時進行培育，并更直接的進行對比分析，所述通液管下方設置若干個培養分倉。

優選的，為了使培養架隊種子通風換氣的效率更快，且提高種子生長發育的活性，所述轉柱與所述培養分倉呈活動連接。

優選的，為了使人們能靈活調節培養分倉的溫度，所述固板架上設置若干個調溫板。

本發明的有益效果是：該培養架集多個培養分倉于一體，可分別培養不同的種子進行生長發育的對比分析，保證能更直觀、快捷的了解到各類種子的特性，保證了使用的便捷性；該培養架的多個培養分倉集接于轉柱上，轉柱通電后旋轉，擺桿在旋轉的慣性作用下向一側擺動，從而帶動并提高培養盤中種子的活性，在旋轉的一段時間后，調向電圈制動使轉柱逆方向旋轉，保證種子左右晃動更加均勻且轉動時氣流會從換氣板進入，加快了培養倉內的換氣效率；該培養架架操作方便，各構件連接靈活。

附圖說明

圖1為本發明整體結構示意圖。

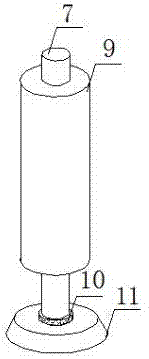

圖2為本發明轉柱結構示意圖。

圖3為本發明培養分倉結構示意圖。

圖中：1、換氣板；2、擺桿；3、通液管；4、進液口；5、輸液柱；6、培養分倉；7、轉柱；8、配電箱；9、焊接圈；10、調向電圈；11、底座；12、培養盤；13、噴液管；14、固板架；15、調溫板；16、光照燈。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-3所示，一種可旋轉的種子的培育架，包括換氣板1，換氣板1下方設置擺桿2，且擺桿2上方設置通液管3，通液管3上方設置進液口4，且進液口4下方設置輸液柱5，輸液柱5下方設置培養分倉6，且培養分倉6一側設置轉柱7，轉柱7一側設置配電箱8，且轉柱7上設置焊接圈9，焊接圈9下方設置調向電圈10，且調向電圈10下方設置底座11，培養分倉6內部設置培養盤12，且培養盤12上方設置噴液管13，噴液管13一側設置固板架14，且固板架14上設置調溫板15，調溫板15下方設置光照燈16。

作為本發明的一種技術優化方案，電箱8與轉柱7呈電性連接。

作為本發明的一種技術優化方案，通液管3下方設置若干個培養分倉6。

作為本發明的一種技術優化方案，轉柱7與培養分倉6呈活動連接。

作為本發明的一種技術優化方案，固板架14上設置若干個調溫板15。

本發明在使用時，首先，將整個培育架位置固定，其次，在使用該培育架時通過該培養架集多個培養分倉6于一體，可分別培養不同的種子進行生長發育的對比分析，保證能更直觀、快捷的了解到各類種子的特性，保證了使用的便捷性；通過若干個培養分倉6集接于轉柱7上，轉柱7通電后旋轉，通過擺桿2在旋轉的慣性作用下向一側擺動，從而帶動并提高培養盤12中種子的活性，在旋轉的一段時間后，通過調向電圈10制動使轉柱7逆方向旋轉，保證種子左右晃動更加均勻且轉動時氣流會從換氣板進入，加快了培養倉內的換氣效率。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。

技術特征：

技術總結
本發明公開了一種可旋轉的種子的培育架，包括換氣板、擺桿、通液管、進液口、輸液柱、培養分倉、轉柱、配電箱、焊接圈、調向電圈、底座、培養盤、噴液管、固板架、調溫板和光照燈。本發明的有益效果是：該培養架集多個培養分倉于一體，可分別培養不同的種子進行生長發育的對比分析，保證能更直觀、快捷的了解到各類種子的特性，保證了使用的便捷性；培養分倉集接于轉柱上，轉柱通電后旋轉，擺桿在旋轉的慣性作用下向一側擺動，提高培養盤中種子的活性，在旋轉的一段時間后，調向電圈制動使轉柱逆方向旋轉，保證種子左右晃動更加均勻且轉動時氣流會從換氣板進入，加快了培養倉內的換氣效率；該培養架架操作方便，各構件連接靈活。

技術研發人員：不公告發明人
受保護的技術使用者：蓬溪縣福君騰設計服務有限公司
技術研發日：2017.04.27
技術公布日：2017.07.04
