本發明涉及農業機械領域，特別涉及一種乘座式方向盤菜地起壟機。

背景技術：

目前市場上現有的菜地起壟耕整機中，還是以跟走式的耕整機為主，小部分是大馬力的中耕機。其中：步行跟走式耕整機，農民需要跟著耕整機作業，調整旋耕深度、轉向、過田埂、田間轉移等全靠人力操作，對農民的體力造成很大的負擔，效率低下，而且對農民的安全保障也不夠，安全性低；另外：大型中耕機，對于南方丘陵地區及城市周邊的大棚種植基地而言，機器太大進不去大棚和小型的菜地，在小面積區域的作業受到很大的限制，而且耕整后對土地的傷害太大，不利于往后的耕整作業，且中耕機耕整的成本對于一些農民來說經濟負擔過大。

公開于該背景技術部分的信息僅僅旨在增加對本發明的總體背景的理解，而不應當被視為承認或以任何形式暗示該信息構成已為本領域一般技術人員所公知的現有技術。

技術實現要素：

本發明的目的在于提供一種結構簡單合理的乘座式方向盤菜地起壟機，該乘座式方向盤菜地起壟機能夠一次性菜地起壟成型，并在田間工作時能更好的調轉方向，適用性更廣，效率更高，且提高了座耕機的適用性和舒適性，有助于工作效率的提高。

為實現上述目的，本發明提供了一種乘座式方向盤菜地起壟機，包括：離合器總成；發動機，其安裝在發動機架上，并與所述離合器總成通過皮帶連接傳輸動力；波箱總成，其與發動機架固定連接，所述離合器總成安裝在該波箱總成一軸的一端，從而將動力傳輸進波箱總成的波箱；前驅動輪總成，其分布在所述波箱總成的兩側，并安裝在所述波箱總成的波箱驅動軸上；起壟成型裝置，其通過旋耕萬向節連接總成與所述波箱總成的后輸出口連接；后行走橫梁支架總成，其安裝在所述波箱總成的后部，該后行走橫梁支架總成的正上方設置有座椅；方向機總成，其固定在所述波箱總成的上方，并通過固定板與波箱總成的波箱連接；以及后行走輪總成，其通過連桿與所述方向機總成連接，通過轉動方向機總成的方向盤控制后行走輪總成實現后轉向功能。

優選地，上述技術方案中，該乘座式方向盤菜地起壟機還包括：液壓缸，其一端固定在所述后行走橫梁支架總成上，另一端與所述起壟成型裝置連接。

優選地，上述技術方案中，發動機架與波箱總成通過第一螺栓固定連接；所述后行走橫梁支架總成通過第二螺栓與波箱總成的波箱連接；所述座椅通過第三螺栓安裝在后行走橫梁支架總成的正上方。

優選地，上述技術方案中，后行走輪總成采用雙輪配置。

與現有技術相比，本發明具有如下有益效果：該乘座式方向盤菜地起壟機能夠一次性菜地起壟成型，后輪設計有轉向裝置，直接由方向機控制，這樣在田間工作時能更好的調轉方向，適用性更廣，效率更高，且旋耕傳動部分設置有萬向節連接裝置，配合液壓升降裝置就可以自由升降起壟成型部分，根據不同土質和農民不同的要求來隨時調整起壟高度，減輕農民的勞動力負擔；過田埂或轉移時，升起旋耕起壟成型部分也使得機器通過性更強，適用于面積較小的耕地，使得農民操作更加的輕便，提高了座耕機的適用性和舒適性，有助于工作效率的提高。

附圖說明

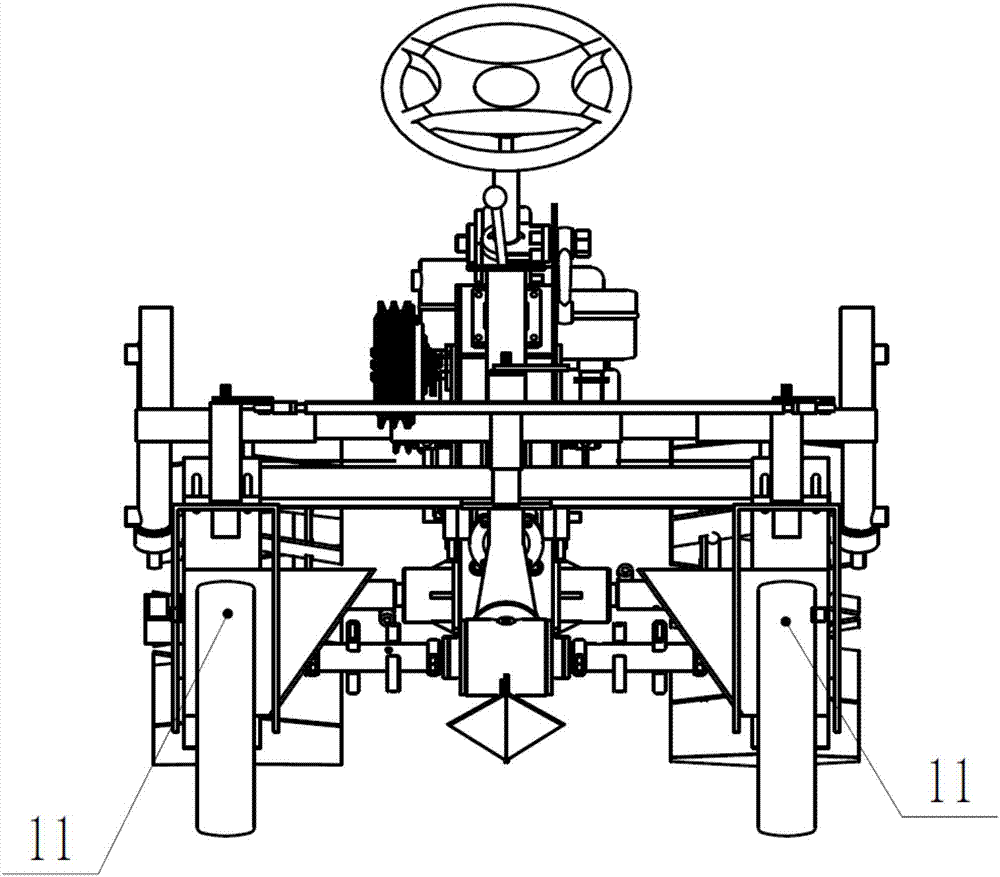

圖1是本發明的乘座式方向盤菜地起壟機的主視結構示意圖。

圖2是本發明的乘座式方向盤菜地起壟機的側視結構示意圖。

圖3是本發明的乘座式方向盤菜地起壟機的俯視結構示意圖。

具體實施方式

下面結合附圖，對本發明的具體實施方式進行詳細描述，但應當理解本發明的保護范圍并不受具體實施方式的限制。

除非另有其它明確表示，否則在整個說明書和權利要求書中，術語“包括”或其變換如“包含”或“包括有”等等將被理解為包括所陳述的元件或組成部分，而并未排除其它元件或其它組成部分。

如圖1至圖3所示，根據本發明具體實施方式的乘座式方向盤菜地起壟機的具體結構包括：發動機1、波箱總成2、離合器總成3、方向機總成4、發動機架5、前驅動輪總成6、旋耕萬向節連接總成7、起壟成型裝置8、后行走橫梁支架總成9、液壓缸10、后行走輪總成11和座椅12。其中，起壟成型裝置8能夠一次性菜地起壟成型，后行走輪總成11設計有轉向裝置，直接由方向機總成4控制，這樣在田間工作時能更好的調轉方向，適用性更廣，效率更高，且旋耕傳動部分設置有旋耕萬向節連接總成7，配合液壓缸10可以自由升降起壟成型部分，根據不同土質和農民不同的要求來隨時調整起壟高度，減輕農民的勞動力負擔；過田埂或轉移時，升起起壟成型裝置8也使得機器通過性更強，適用于面積較小的耕地，使得農民操作更加的輕便，提高了座耕機的適用性和舒適性，有助于工作效率的提高。

具體來講，發動機1安裝在發動機架5上，并與離合器總成3通過皮帶連接傳輸動力，發動機架5與波箱總成2通過第一螺栓固定連接；離合器總成3安裝在波箱總成2一軸的一端將動力傳輸進波箱總成2的波箱；波箱總成2的波箱內部通過齒輪和軸的互相配合傳輸動力。

前驅動輪總成6分布在波箱總成2的兩側，并安裝在波箱總成2的波箱驅動軸上，這樣就構成了前驅動裝置。

旋耕萬向節連接總成7的一端安裝在波箱總成2的后輸出口上，另一端與起壟成型裝置8連接，從而將動力傳輸到起壟成型裝置8上實現起壟功能。

后行走橫梁支架總成9則安裝在波箱總成2的后部，通過第二螺栓與波箱總成2的波箱連接；座椅12通過第三螺栓安裝在后行走橫梁支架總成9的正上方。方向機總成4固定在波箱總成2的上方，并通過固定板與波箱總成2的波箱連接，后行走輪總成11通過連桿與方向機總成4連接，通過轉動方向機總成4的方向盤控制后行走輪總成11實現后轉向功能；方向盤操縱，操作簡單容易上手。

液壓缸10的一端通過第四螺栓固定在后行走橫梁支架總成9上，另一端與起壟成型裝置8連接，能夠自由升降起壟成型裝置，根據不同土質和農民不同的要求來隨時調整起壟高度，減輕農民的勞動力負擔；過田埂或轉移時，升起起壟成型裝置8也使得機器通過性更強，適用于面積較小的耕地，使得農民操作更加的輕便。即旋耕起壟部分采用液壓升降，旋耕深度任意調整，適用性強、通過性好。

優選的，后行走輪總成11采用雙輪配置，行走路徑也在起壟兩邊的溝里，在不破壞起壟耕作的同時，使得機器行走得更加平穩，也起到防側翻的功能。

綜上，該乘座式方向盤菜地起壟機能夠一次性菜地起壟成型，后輪設計有轉向裝置，直接由方向機控制，這樣在田間工作時能更好的調轉方向，適用性更廣，效率更高，且旋耕傳動部分設置有萬向節連接裝置，配合液壓升降裝置就可以自由升降起壟成型部分，根據不同土質和農民不同的要求來隨時調整起壟高度，減輕農民的勞動力負擔；過田埂或轉移時，升起旋耕起壟成型部分也使得機器通過性更強，適用于面積較小的耕地，使得農民操作更加的輕便，提高了座耕機的適用性和舒適性，有助于工作效率的提高。

前述對本發明的具體示例性實施方案的描述是為了說明和例證的目的。這些描述并非想將本發明限定為所公開的精確形式，并且很顯然，根據上述教導，可以進行很多改變和變化。對示例性實施例進行選擇和描述的目的在于解釋本發明的特定原理及其實際應用，從而使得本領域的技術人員能夠實現并利用本發明的各種不同的示例性實施方案以及各種不同的選擇和改變。本發明的范圍意在由權利要求書及其等同形式所限定。
