本發明涉及農用機械技術領域，具體為一種起壟機擋泥板裝置。

背景技術：

起壟機在現代農業機械中應用極為廣泛，特別是隨著機械化的發展，起壟機的應用將得到進一步的發展。在起壟機的使用中，為了保證起壟機的正常使用，必須要安裝擋泥板將已經鏟開或者鏟出的泥土分開到兩側去，當前市場上的起壟機擋泥板都固定式，在起壟作業中，當擋泥板碰到堅硬的石頭等物體時，擋泥板不能避開而強行拉過時，就會損壞擋泥板，這樣不僅影響作業，還使得機具壽命減短。而且在現有的擋板裝置中，不具備實際的限位功能，也就是說在進行擋泥作業中，擋泥板會由于起壟作業中堅硬的砂石而發生不可修復的偏轉，導致后續的作業受阻，必須停機進行修復。與此同時，在進行粘性比較高的區域進行起壟的話，泥土?xí)蠓秶恼辰Y(jié)在擋泥板上，因此每工作一段時間后為了保證良好的持續性工作能力，也需要停機進行脫泥，嚴重的影響了實際的工作效率。

技術實現要素：

為實現上述目的，本發明提供如下技術方案：一種起壟機擋泥板裝置，包括擋泥頂板，所述擋泥頂板的兩端安裝有側板，且側板的下端連接有彈動塊，所述擋泥頂板與側板內部均固定安裝有加強筋，所述擋泥頂板的上表面固定安裝有安裝板，所述安裝板的表面設有若干安裝孔，且兩塊安裝板上的安裝孔數量相等，在安裝板的頂端固定安裝有固定圓環，所述擋泥頂板的下表面安裝有連接塊，所述連接塊與安裝板之間通過螺栓連接，所述連接塊與彈動塊之間通過彈簧連接；

所述彈簧外側還設有擋泥防護板，在兩個連接塊之間還通過固定支架連接，在固定支架外側均固定安裝有擋泥面板，所述擋泥面板之間也呈交叉狀，且在相互交叉狀的擋泥面板連接處還固定安裝有頂出螺栓，且在頂出螺栓頂部通過轉軸安裝有脫泥葉片。

作為本發明一種優選的技術方案，所述擋泥頂板、側板和彈動塊之間均直接沖壓形成一體化結構，且整體形狀為“c”，所述彈動塊具有韌性結構。

作為本發明一種優選的技術方案，兩塊所述側板關于擋泥頂板中心軸對稱分布。

作為本發明一種優選的技術方案，所述彈動塊的斷面為弧形，且彈動塊的傾向由外側指向內側。

作為本發明一種優選的技術方案，所述擋泥防護板呈s型固定安裝在連接塊和彈動塊之間，且擋泥防護板兩端均與連接塊和彈動塊相切貼合焊接。

作為本發明一種優選的技術方案，所述固定支架的數量為兩組，且每組固定支架之間呈x型聯合交織。

作為本發明一種優選的技術方案，所述頂出螺栓與擋泥面板中心所在平面垂直。

作為本發明一種優選的技術方案，所述脫泥葉片的數量為3-6片，且若干個脫泥葉片等間距均勻分布在轉軸外側。

與現有技術相比，本發明的有益效果是：該起壟機擋泥板裝置，通過設置擋泥頂板，提供擋泥過程中支撐位，分別在擋泥頂板兩端加設的彈動塊能夠根據在實際起壟過程中遇到的硬質程度進行外延的避讓，能夠在一定的長度上防止擋泥板的剛性損壞，而且通過彈簧來達到復位的作用，無需人工進行修復，而在兩個連接塊之間通過安裝的固定支架和擋泥面板的相互配合，實現交叉狀的擋泥，能夠在實現擋泥的過程中還能使得泥土呈弧面，不利于泥土的附著，而且還能通過頂出螺栓和脫泥葉片的配合，在泥土的推力作用下推動脫泥葉片旋轉，從而將泥土剝離下來，減少了人工停機脫泥的次數和周期，提高實際工作效率，可以有效的防止擋泥面板損壞的同時，具有自我修復和剝離泥土的功能，且結構簡單，無需人工操作，提高了作業效率，增加了擋泥面板的使用壽命，為農戶減輕了維修費用。

附圖說明

圖1為本發明結構示意圖；

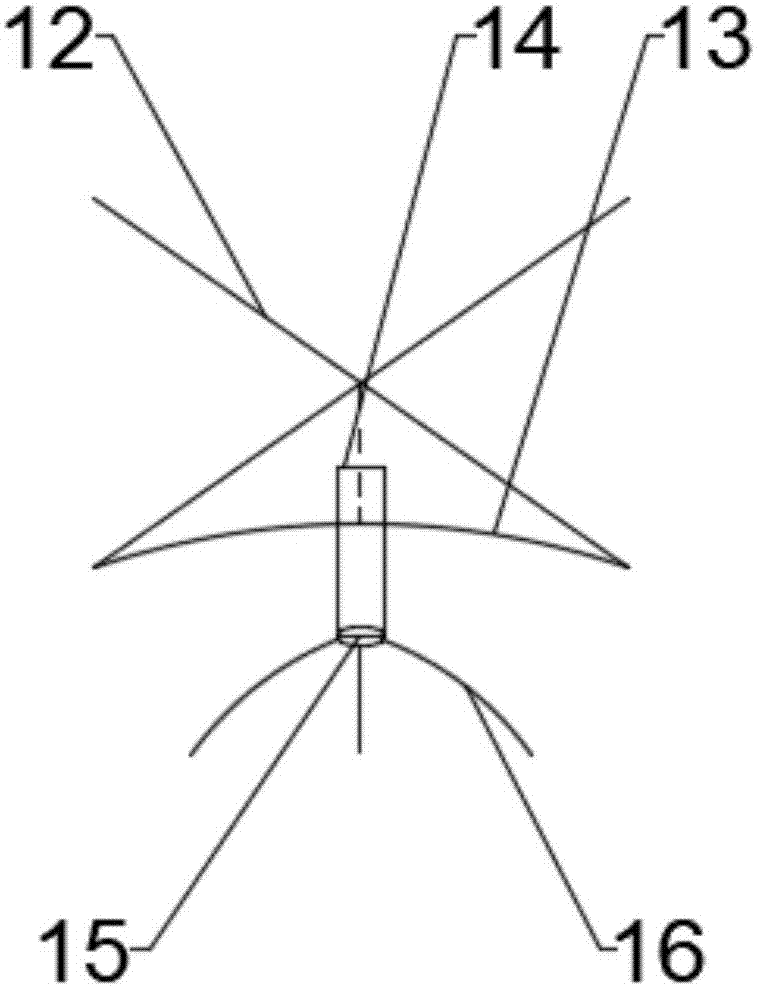

圖2為本發明脫泥葉片結構示意圖。

圖中：1-擋泥頂板；2-側板；3-彈動塊；4-加強筋；5-安裝板；6-安裝孔；7-固定圓環；8-連接塊；9-螺栓；10-彈簧；11-擋泥防護板；12-固定支架；13-擋泥面板；14-頂出螺栓；15-轉軸；16-脫泥葉片。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

實施例：

請參閱圖1和圖2，本發明提供一種技術方案：一種起壟機擋泥板裝置，包括擋泥頂板1，所述擋泥頂板1的兩端安裝有側板2，且側板2的下端連接有彈動塊3，兩塊所述側板2關于擋泥頂板1中心軸對稱分布，所述彈動塊3的斷面為弧形，且彈動塊3的傾向由外側指向內側，具有更好的脫泥能力，所述擋泥頂板1、側板2和彈動塊3之間均直接沖壓形成一體化結構，且整體形狀為“c”，所述彈動塊3具有韌性結構，具有更加穩定結構，與此同時還能夠提高自身的擋泥和脫泥能力，所述擋泥頂板1與側板2內部均固定安裝有加強筋4，提高支撐能力，所述擋泥頂板1的上表面固定安裝有安裝板5，所述安裝板5的表面設有若干安裝孔6，用來安裝整個裝置，且兩塊安裝板5上的安裝孔6數量相等，在安裝板5的頂端固定安裝有固定圓環7，所述擋泥頂板1的下表面安裝有連接塊8，所述連接塊8與安裝板5之間通過螺栓9連接，所述連接塊8與彈動塊3之間通過彈簧10連接；

所述彈簧10外側還設有擋泥防護板11，所述擋泥防護板11呈s型固定安裝在連接塊8和彈動塊3之間，且擋泥防護板11兩端均與連接塊8和彈動塊3相切貼合焊接，s型的流線結構，能夠防止在擋泥的過程中，泥土直接粘結在外表面，在兩個連接塊8之間還通過固定支架12連接，所述固定支架12的數量為兩組，且每組固定支架12之間呈x型聯合交織，支撐能力更強，穩定性更好，在固定支架12外側均固定安裝有擋泥面板13，所述擋泥面板13之間也呈交叉狀，且在相互交叉狀的擋泥面板13連接處還固定安裝有頂出螺栓14，且在頂出螺栓14頂部通過轉軸15安裝有脫泥葉片16，所述頂出螺栓14與擋泥面板13中心所在平面垂直，所述脫泥葉片16的數量為3-6片，且若干個脫泥葉片16等間距均勻分布在轉軸15外側，能夠使得頂出螺栓14上安裝的脫泥葉片16能夠更好的垂直于泥土的進入方向，提高脫泥能力。

具體使用方式及優點：該起壟機擋泥板裝置，通過設置擋泥頂板，提供擋泥過程中支撐位，分別在擋泥頂板兩端加設的彈動塊能夠根據在實際起壟過程中遇到的硬質程度進行外延的避讓，能夠在一定的長度上防止擋泥板的剛性損壞，而且通過彈簧來達到復位的作用，無需人工進行修復，而在兩個連接塊之間通過安裝的固定支架和擋泥面板的相互配合，實現交叉狀的擋泥，能夠在實現擋泥的過程中還能使得泥土呈弧面，不利于泥土的附著，而且還能通過頂出螺栓和脫泥葉片的配合，在泥土的推力作用下推動脫泥葉片旋轉，從而將泥土剝離下來，減少了人工停機脫泥的次數和周期，提高實際工作效率，可以有效的防止擋泥面板損壞的同時，具有自我修復和剝離泥土的功能，且結構簡單，無需人工操作，提高了作業效率，增加了擋泥面板的使用壽命，為農戶減輕了維修費用。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
