本發明涉及漁具設備技術領域，特別是一種自動收線且能調節收線速度的釣竿。

背景技術：

隨著社會經濟的快速增加，人們生活質量的不斷提高，目前，釣魚已經成為一項日益普及的休閑活動，受越來越多的人們喜愛。但在釣魚過程中，釣魚者需要耐心等待，注意力保持高度集中，以便于根據魚線或魚漂的飄動確定是否有魚上鉤，從而決定是否提釣或收線。由于釣魚者長時間等待，很多時候很難把握提釣的準確時機，尤其是在中老年垂釣愛好者中，很容易出現收線過晚，或反應遲鈍的現場。

專利申請號：201310756104.0公開一種自動感應收線釣竿，包括釣竿本體，釣竿本體的竿柄部分設有卷線器，卷線器裝有釣魚線，釣魚線的尾端連接訊號發射裝置；卷線器電連接能接收無線電訊號的訊號接收裝置；訊號接收裝置包括無線電接收電路板和電源供給裝置相互電連接；與訊號接收裝置電連接，具有顯示及提醒裝置的操作裝置，操作裝置包括警示裝置、設定裝置相互電連接；由釣魚線與釣竿本體連接，能發射無線電訊號的訊號發射裝置；訊號發射裝置包括感應器、無線電發射電路板、及電源供給裝置相互電連接。上述專利申請通過無線進行自動感應控制，雖然節省了釣魚者實時看護魚竿，但也少了釣魚者提釣的樂趣，同時不具備自動調速的功能。

技術實現要素：

本發明的目的在于克服現有技術的不足，提供一種自動收線且能調節收線速度的釣竿，

本技術：
能通過大齒輪和小齒輪的減速比增大線圈的輸出扭矩，并能通過無刷電機進行調速，能自動收線，縮短收線時間，節省手臂力氣，機械轉接件少，出故障率低，結構簡單，使用方便。

本發明的目的是通過以下技術方案來實現的：

一種自動收線且能調節收線速度的釣竿，包括竿體、魚線和自動收線安裝座；所述自動收線安裝座安裝于所述竿體末端，所述魚線的一端固定在所述自動收線安裝座上，所述魚線的另一端盤繞于竿體上，并向竿體前端外延伸；

所述自動收線安裝座包括殼體、無刷電機、大齒輪、小齒輪、充電鋰電池、電子調速器和線圈，所述殼體為圓柱體結構，所述殼體內設有線圈凹槽和無刷電機槽，所述線圈和所述無刷電機分別設于所述線圈凹槽內和所述無刷電機槽內，所述無刷電機的轉軸與所述小齒輪相連，所述小齒輪與所述大齒輪嚙合相連，所述線圈通過固定螺絲固定于所述大齒輪上，所述充電鋰電池通過所述電子調速器與所述無刷電機電連接，所述魚線盤繞于所述線圈上，并隨著線圈的轉動而收緊或放松。

進一步的，所述殼體上還設有鎖止按鈕，所述鎖止按鈕下端設有卡槽，所述卡槽與設于所述線圈上的限位凸起相匹配，該鎖止按鈕能避免魚上鉤后拖走線，能卡住線圈，使得線圈不會轉動，從而使得魚線不會受外力影響被拖出。

進一步的，所述殼體上還設有調速按鈕，所述調速按鈕與所述電子調速器相連，能通過電子調速器調節無刷電機的快慢。

進一步的，所述無刷電機的kv值范圍為300-500轉/分。

進一步的，所述小齒輪上的齒數為九個，所述大齒輪上的齒數為九十個，使得小齒輪和大齒輪之間的減速比為1：10。

本發明的有益效果是：

(1)能通過大齒輪和小齒輪的減速比增大線圈的輸出扭矩，并能通過無刷電機進行調速，進行自動收線，整個過程由充電鋰電池供電，方便快捷，使用方便；

(2)無刷電機通過大小齒輪帶動線圈轉動，其機械轉接件少，出故障率低，解決了傳統釣魚收線時間長，耗費體力以及胳膊酸疼的問題。

附圖說明

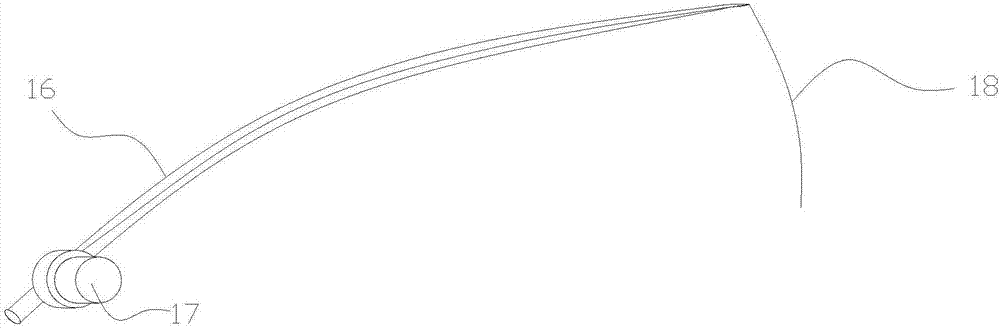

圖1為本發明釣竿的結構示意圖；

圖2為本發明自動收線安裝座的內部結構示意圖；

圖中，11-大齒輪，12-小齒輪，13-轉軸，14-無刷電機，15-線圈，16-竿體，17-自動收線安裝座，18-魚線。

具體實施方式

下面結合附圖進一步描述本發明的技術方案，但本發明的保護范圍不局限于以下所述。

實施例：

一種自動收線且能調節收線速度的釣竿，請參閱附圖1-附圖2所示，包括竿體16、魚線18和自動收線安裝座17；所述自動收線安裝座17安裝于所述竿體16末端，所述魚線18的一端固定在所述自動收線安裝座17上，所述魚線18的另一端盤繞于竿體16上，并向竿體16前端外延伸；

所述自動收線安裝座17包括殼體、無刷電機14、大齒輪11、小齒輪12、充電鋰電池、電子調速器和線圈15，所述殼體為圓柱體結構，所述殼體內設有線圈凹槽和無刷電機槽，所述線圈15和所述無刷電機14分別設于所述線圈凹槽內和所述無刷電機槽內，所述無刷電機14的轉軸與所述小齒輪12相連，所述小齒輪12與所述大齒輪11嚙合相連，所述線圈15通過固定螺絲固定于所述大齒輪11上，所述充電鋰電池通過所述電子調速器與所述無刷電14電連接，所述魚線18盤繞于所述線圈15上，并隨著線圈15的轉動而收緊或放松。

進一步的，所述殼體上還設有鎖止按鈕，所述鎖止按鈕下端設有卡槽，所述卡槽與設于所述線圈上的限位凸起相匹配，該鎖止按鈕能避免魚上鉤后拖走線，能卡住線圈，使得線圈不會轉動，從而使得魚線不會受外力影響被拖出。

進一步的，所述殼體上還設有調速按鈕，所述調速按鈕與所述電子調速器相連，能通過電子調速器調節無刷電機的快慢。

進一步的，所述無刷電機14的kv值范圍為300-500轉/分。

進一步的，所述小齒輪12上的齒數為九個，所述大齒輪11上的齒數為九十個，使得小齒輪12和大齒輪11之間的減速比為1：10。

在本發明的具體實施過程中，首先由充電鋰電池為無刷電機14提供電能，再由無刷電機14通過小齒輪12和大齒輪11帶動線圈15進行轉動，由于小齒輪12和大齒輪11之間的減速比為1：10，因此，通過小齒輪12和大齒輪11能增大線圈15的輸出扭矩，從而達到快速高效收桿的效果，且收線速度不至于太快，也不至于太慢，解決了傳統收線和放線都靠人力手動，造成釣魚耗時耗力的弊端。

以上所述實施例僅表達了本發明的具體實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形和改進，這些都屬于本發明的保護范圍。

技術特征：

技術總結
本發明公開了一種自動收線且能調節收線速度的釣竿，包括竿體、魚線和自動收線安裝座；自動收線安裝座安裝于所述竿體末端，自動收線安裝座包括殼體、無刷電機、大齒輪、小齒輪、充電鋰電池、電子調速器和線圈，殼體內設有線圈凹槽和無刷電機槽，線圈和無刷電機分別設于線圈凹槽內和無刷電機槽內，無刷電機的轉軸與小齒輪相連，小齒輪與大齒輪嚙合相連，線圈通過固定螺絲固定于大齒輪上，充電鋰電池通過電子調速器與無刷電機電連接。本發明能通過大齒輪和小齒輪的減速比增大線圈的輸出扭矩，并能通過無刷電機進行調速，能自動收線，縮短收線時間，節省手臂力氣，機械轉接件少，出故障率低，結構簡單，使用方便。

技術研發人員：黃黎
受保護的技術使用者：成都零動網絡科技有限公司
技術研發日：2017.05.08
技術公布日：2017.09.29
