本發明涉及市政園林設施技術領域，具體涉及一種市政園林殺蟲裝置。

背景技術：

在市政園林樹木養護過程中，定期要對樹木進行殺蟲處理，從而保證樹木不受蟲害的影響能正常生長，然而對于樹木的殺蟲處理現有中多采用藥劑和水配比攪拌后對其進行噴灑，由于殺蟲處理工作量極大，通過手動攪拌不僅耗時耗力，而且攪拌質量不高，容易出現攪拌不均勻、溶解不充分等現象，嚴重影響工作效率以及使用藥效。

技術實現要素：

本發明的目的在于提供一種市政園林殺蟲裝置及其使用方法，能夠克服現有技術的上述缺陷。

根據本發明，本發明裝置的一種市政園林殺蟲裝置，包括底板、固定安裝在所述底板上端的立桿、固定安裝在所述立桿上端的容箱以及固定安裝在所述容箱上端的端蓋，所述端蓋上端固定安裝有動力裝置，所述端蓋中可活動地安裝有第一轉桿和第二轉桿，所述第一轉桿和第二轉桿下端可活動地安裝在所述容箱內底壁中，所述端蓋中設置有裝配槽，所述裝配槽中安裝有齒圓輪和齒圓盤，所述齒圓輪和齒圓盤配合連接且分別與所述第一轉桿和第二轉桿固定連接，所述第一轉桿和第二轉桿上分別安裝有第一扇葉和第二扇葉，所述容箱內底壁中還左右對應設置有推頂槽，所述推頂槽中可上下活動地安裝有推頂塊，所述底板中固定安裝有推頂裝置，所述推頂裝置的輸出桿上端固定安裝有推頂板，所述推頂板上端固定安裝有推頂桿，所述推頂桿上端探入到所述推頂槽中并與所述推頂塊固定連接，所述容箱內底壁中央處設置有通口，所述通口兩側端壁中對應設置有活動槽，所述活動槽中活動安裝有活動板，所述活動板內側端設置有第一斜邊面以及筆直平面，所述筆直平面上固定設置有開關板，所述底板底部四個角上同時設有角柱，所述角柱的底部設有防滑墊，所述推頂板中固定設置有輸出管。

進一步的技術方案，所述輸出管中設置有輸出孔，且所述輸出管上端設置有與所述第一斜邊面相配合的第二斜邊面。

進一步的技術方案，所述輸出管上端探入到所述通口中，且所述輸出管上端面固定設置有墊片，所述輸出管下端固定安裝有水管，且所述水管下端慣透所述底板。

進一步的技術方案，所述第一扇葉和所述第二扇葉交替設置。

進一步的技術方案，所述活動槽中還固定安裝有第一頂推彈片，所述第一頂推彈片與所述活動板固定連接。

進一步的技術方案，所述端蓋中設置有開口。

進一步的技術方案，所述推頂桿上安裝有第二頂推彈片。

本發明的有益效果是：

1.本發明裝置在初始狀態時，推頂板在第二頂推彈片的作用下被向下頂壓，活動板在第一頂推彈片的作用下被朝向通口的方向頂壓，而使兩個開關板相互緊靠，開關板可將通口密封，從而可進行藥劑混合物的注入；

2.由于齒圓輪與齒圓盤相嚙合，因此，在動力裝置帶動第一轉桿、齒圓輪以及第一扇葉轉動時，可帶動齒圓盤、第二轉桿以及第二扇葉發生轉動，從而可使第一扇葉和第二扇葉藥劑以及水溶質同時進行攪拌，由于第一扇葉和第二扇葉交替設置，而且第一扇葉和第二扇葉的轉動方向相反，因此，可增加攪拌效率，并可提高攪拌質量；

3.攪拌完成后，推頂裝置可驅動推頂板、推頂桿以及輸出管克服第二頂推彈片的作用而向上移動，當輸出管向上移動的過程中，第二斜邊面會作用于第一斜邊面配合，從而將活動板向兩側頂壓，活動板向兩側滑動時，兩個開關板相互遠離，從而可將通口敞開而允許攪拌好的藥劑往下流入到輸出管的輸出孔中，最終從水管分配到多個容器中；

4.其中一個容器盛滿后，停止推頂裝置，在第二頂推彈片的作用下，推頂板被向下頂壓，在第一頂推彈片的作用下，活動板被朝向通口的方向頂壓，而兩個開關板相互緊靠，開關板可將通口重新密封，從而可防止攪拌好的藥劑流出造成浪費；

5.輸出管向上移動至最高點時，墊片可與開關板貼合，從而可增加密封性；

6.本發明裝置結構簡單，使用方便，攪拌均勻，提高攪拌質量以及除蟲工作效率。

附圖說明

為了更清楚地說明發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

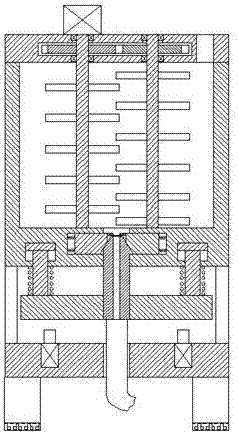

圖1是本發明的一種市政園林殺蟲裝置的整體結構示意圖。

圖2是本發明出料時的結構。

圖3是圖1中a處的局部放大示意圖。

圖4為本發明底板的仰視圖。

具體實施方式

本說明書中公開的所有特征，或公開的所有方法或過程中的步驟，除了互相排斥的特征和/或步驟以外，均可以以任何方式組合。

本說明書（包括任何附加權利要求、摘要和附圖）中公開的任一特征，除非特別敘述，均可被其他等效或具有類似目的的替代特征加以替換。即，除非特別敘述，每個特征只是一系列等效或類似特征中的一個例子而已。

如圖1-4所示，本發明的一種市政園林殺蟲裝置，包括底板1、固定安裝在所述底板1上端的立桿2、固定安裝在所述立桿2上端的容箱3以及固定安裝在所述容箱3上端的端蓋4，所述端蓋4上端固定安裝有動力裝置41，所述端蓋4中可活動地安裝有第一轉桿37和第二轉桿38，所述第一轉桿37和第二轉桿38下端可活動地安裝在所述容箱3內底壁中，所述端蓋4中設置有裝配槽40，所述裝配槽40中安裝有齒圓輪42和齒圓盤43，所述齒圓輪42和齒圓盤43配合連接且分別與所述第一轉桿37和第二轉桿38固定連接，所述第一轉桿37和第二轉桿38上分別安裝有第一扇葉371和第二扇葉381，所述容箱3內底壁中還左右對應設置有推頂槽31，所述推頂槽31中可上下活動地安裝有推頂塊23，所述底板1中固定安裝有推頂裝置11，所述推頂裝置11的輸出桿12上端固定安裝有推頂板21，所述推頂板21上端固定安裝有推頂桿22，所述推頂桿22上端探入到所述推頂槽31中并與所述推頂塊23固定連接，所述容箱3內底壁中央處設置有通口35，所述通口35兩側端壁中對應設置有活動槽32，所述活動槽32中活動安裝有活動板34，所述活動板34內側端設置有第一斜邊面341以及筆直平面342，所述筆直平面342上固定設置有開關板36，所述底板1底部四個角上同時設有角柱5，所述角柱5的底部設有防滑墊51，通過所述防滑墊51可有效的防止由于地面濕滑而出現打滑現象的發生，提高所述角柱5支承時的穩定性，所述推頂板21中固定設置有輸出管25。

有益地，所述輸出管25中設置有輸出孔250，且所述輸出管25上端設置有與所述第一斜邊面341相配合的第二斜邊面251。

有益地，所述輸出管25上端探入到所述通口35中，且所述輸出管25上端面固定設置有墊片252，所述輸出管25下端固定安裝有水管12，且所述水管12下端慣透所述底板1。

有益地，所述第一扇葉371和所述第二扇葉381交替設置。

有益地，所述活動槽32中還固定安裝有第一頂推彈片33，所述第一頂推彈片33與所述活動板34固定連接，所述所述第一頂推彈片33用以將所述活動板34朝向所述通口35的方向頂壓而使所述第一斜邊面341探入到所述通口35中并使所述開關板36緊靠。

有益地，所述端蓋4中設置有開口44。

有益地，所述推頂桿22上安裝有第二頂推彈片24，所述第二頂推彈片24用以將所述推頂板21向下頂壓。

初始狀態時，所述推頂裝置11未運行，在所述第二頂推彈片24的作用下，所述推頂板21被向下頂壓，在所述第一頂推彈片33的作用下，所述活動板34被朝向所述通口35的方向頂壓，而兩個開關板36相互緊靠，從而所述開關板36將所述通口35密封；

使用時，將藥劑以及水溶質從所述開口44注入到所述容箱3的內部容腔30中，而后啟動所述動力裝置41，所述動力裝置41帶動所述第一轉桿37、所述齒圓輪42以及所述第一扇葉371轉動，由于所述齒圓輪42與所述齒圓盤43相嚙合，因此，可帶動所述齒圓盤42、第二轉桿38以及所述第二扇葉381發生轉動，從而所述第一扇葉371和所述第二扇葉381藥劑以及水溶質進行攪拌，攪拌完成后，使所述推頂裝置11運行，驅動所述輸出桿12向上移動，所述輸出桿12可驅動所述推頂板21、推頂桿22以及輸出管25克服所述第二頂推彈片24的作用而向上移動，當所述輸出管25向上移動的過程中，所述第二斜邊面251會作用于所述第一斜邊面341配合，從而將所述活動板34向兩側頂壓，所述活動板34向兩側滑動時，兩個開關板36相互遠離，從而可將所述通口35敞開而允許攪拌好的藥劑往下流入到所述輸出管25的輸出孔250中，最終從所述水管12分配到多個容器中，其中一個容器盛滿后，停止所述推頂裝置11，在所述第二頂推彈片24的作用下，所述推頂板21被向下頂壓，在所述第一頂推彈片33的作用下，所述活動板34被朝向所述通口35的方向頂壓，而兩個開關板36相互緊靠，從而所述開關板36將所述通口35重新密封。

本發明的有益效果是：本發明裝置在初始狀態時，推頂板在第二頂推彈片的作用下被向下頂壓，活動板在第一頂推彈片的作用下被朝向通口的方向頂壓，而使兩個開關板相互緊靠，開關板可將通口密封，從而可進行藥劑混合物的注入；

由于齒圓輪與齒圓盤相嚙合，因此，在動力裝置帶動第一轉桿、齒圓輪以及第一扇葉轉動時，可帶動齒圓盤、第二轉桿以及第二扇葉發生轉動，從而可使第一扇葉和第二扇葉藥劑以及水溶質同時進行攪拌，由于第一扇葉和第二扇葉交替設置，而且第一扇葉和第二扇葉的轉動方向相反，因此，可增加攪拌效率，并可提高攪拌質量；

攪拌完成后，推頂裝置可驅動推頂板、推頂桿以及輸出管克服第二頂推彈片的作用而向上移動，當輸出管向上移動的過程中，第二斜邊面會作用于第一斜邊面配合，從而將活動板向兩側頂壓，活動板向兩側滑動時，兩個開關板相互遠離，從而可將通口敞開而允許攪拌好的藥劑往下流入到輸出管的輸出孔中，最終從水管分配到多個容器中；

其中一個容器盛滿后，停止推頂裝置，在第二頂推彈片的作用下，推頂板被向下頂壓，在第一頂推彈片的作用下，活動板被朝向通口的方向頂壓，而兩個開關板相互緊靠，開關板可將通口重新密封，從而可防止攪拌好的藥劑流出造成浪費；

輸出管向上移動至最高點時，墊片可與開關板貼合，從而可增加密封性；

本發明裝置結構簡單，使用方便，攪拌均勻，提高攪拌質量以及除蟲工作效率。

以上所述，僅為發明的具體實施方式，但發明的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在發明的保護范圍之內。因此，發明的保護范圍應該以權利要求書所限定的保護范圍為準。
