本發明屬于農耕機械技術領域,具體來說涉及一種水田專用旋耕耙組件。
背景技術:
農耕是農業生產過程中必不可少的環節,農耕機械的使用也較為普遍。現有技術中,農耕機械多適用于旋耕式,利用旋耕耙齒切削,對土地進行疏松,由于該類機械工作時容易被雜草纏繞,難清理,耙齒遇見硬物時容易變形、斷裂,使用效率低下且勞動強度大,已經無法滿足現有的農耕需求。
技術實現要素:
本發明的目的在于克服上述缺點而提供的一種結構簡單、操作方便、高效省力、安全可靠的水田專用旋耕耙組件。
一種水田專用旋耕耙組件,包括連接板、底板、耙齒,其特征在于:連接板固定在軸上,軸兩頂端分別設置有齒輪座和軸承座,齒輪座內部有齒輪套,齒輪座上設有銷孔,螺栓銷插入銷孔,齒輪座用螺栓連接在連接板上,底板固定在連接板上,底板和連接板之間設置有支撐板,底板面上安裝有耙齒,軸承座通過軸承與軸連接,軸承座上設有連接盤,連接盤外部有軸承蓋,軸承蓋外部有擋板,軸承蓋、擋板用蓋板螺栓連接在連接盤上。
上述水田專用旋耕耙組件,其中:底板和耙齒成螺旋形排列在連接板上,一排順時針排列,一排逆時針。
上述水田專用旋耕耙組件,其中:底板上的耙齒排列分順時針排列和逆時針排列。
上述水田專用旋耕耙組件,其中:連接板是圓形,有序排列在軸上。
上述水田專用旋耕耙組件,其中:底板斜著連接在連接板上。
上述水田專用旋耕耙組件,其中:底板上的耙齒直立固定在底板上,角度為90度。
上述水田專用旋耕耙組件,其中:耙齒斜著固定在底板上。
本發明同現有技術相比具有明顯的優點和有益效果。由以上技術方案可知,本發明的水田專用旋耕耙組件中,軸兩端分別設置有齒輪座和軸承座,,齒輪座可分開,軸承座直接用螺栓固定在農耕機上,在裝上齒輪座的螺栓,插上螺栓銷,實現了便捷裝卸;底板和耙齒成螺旋形排列在連接板上,一排順時針排列,一排逆時針排列,耕作時土壤均勻,底板上與耙齒的排列,底板上的耙齒直立焊接在底板上,有效防止被雜草纏繞,耙齒變形、斷裂。總之,本發明結構簡單、操作方便、高效省力、安全可靠,適合耕種機耕作推廣使用。
附圖說明

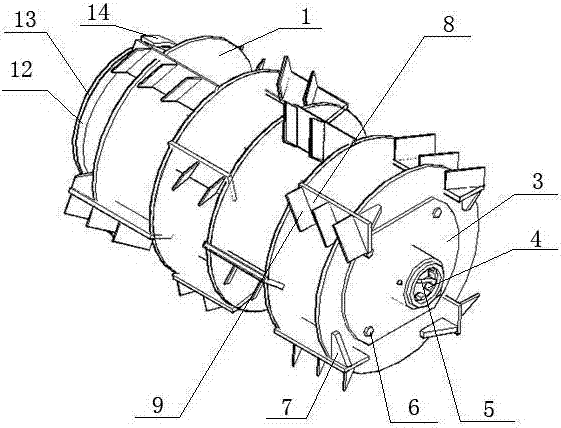

圖1為本發明的結構示意圖;
圖2為本發明的主視圖;
圖3為本發明底板、耙齒順時針結構示意圖;
圖4為本發明底板、耙齒逆時針結構示意圖;
圖5為本發明的右視圖;
圖6為本發明的左視圖;
圖中標識:
1、連接板;2、軸;3、齒輪座;4、齒輪套;5、螺栓銷;6、螺栓;7、支撐板;8、底板;9、耙齒;10、軸承座;11、軸承;12、連接座;13、軸承蓋;14擋板;15、蓋板螺栓。
具體實施方式
以下結合附圖及較佳實施例,對依據本發明提出的水田專用旋耕耙組件具體實施方式、結構、特征及其功效,詳細說明如后。
參見圖1至圖6,本發明的一種水田專用旋耕耙組件,包括連接板1、底板8、耙齒9,其特征在于:連接板1固定在軸2上,軸2兩頂端分別設置有齒輪座3和軸承座10,齒輪座3內部有齒輪套4,齒輪座3上設有銷孔,螺栓銷5插入銷孔,齒輪座3用螺栓6連接在連接板1上,底板8固定在連接板1上,底板8和連接板1之間設置有支撐板7,底板8面上安裝有耙齒9,軸承座10通過軸承11與軸2連接,軸承座10上設有連接盤12,連接盤12外部有軸承蓋13,軸承蓋13外部有擋板14,軸承蓋13、擋板14用蓋板螺栓15連接在連接盤12上。其中:中:底板8和耙齒9成螺旋形排列在連接板1上,一排順時針排列,一排逆時針。其中:底板8上的耙齒9排列分順時針排列和逆時針排列。其中:連接板1是圓形,有序排列在軸2上。其中:底板8斜著連接在連接板1上。其中:底板8上的耙齒9直立固定在底板8上,角度為90度。其中:耙齒9斜著固定在底板8上。
使用時,參見圖2,將安裝在連接盤12上的軸承蓋13、擋板14上的蓋板螺栓15拆卸掉,將水田專用旋耕耙組件上的齒輪座3上的螺栓6拆卸掉,將齒輪座3內部的齒輪套4套在農耕機齒輪上,插上螺栓銷5,再將水田專用旋耕耙組件裝上,用螺栓6連接齒輪座3和連接板1,用蓋板螺栓15連接農耕機即可,本發明結構簡單、操作方便、高效省力、安全可靠,適合耕種機耕作推廣使用。
以上所述,僅是本發明的較佳實施例而已,并非對本發明作任何形式上的限制,任何未脫離本發明技術方案內容,依據本發明的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾,均仍屬于本發明技術方案的范圍內。
