本發明提供一種小型旋翼噴灑自動投餌機，屬于投餌機領域。

背景技術：

魚類養殖戶在對魚類進行喂食時，往往使用投餌機進行投餌，投餌機可以連續不間斷的通過風機將餌料吹送到魚池當中，而且噴灑均勻，投餌的效率遠遠的高于人工的投餌。但是現有的投餌機工作原理為使用鼓風機將餌料吹送噴到養殖池中。這種工作原理的投餌機往往結構復雜，體積龐大，加工制作復雜。

技術實現要素：

本發明目在于提供一種小型旋翼噴灑自動投餌機，結構簡單，功率小，便捷輕巧，可自由擴充儲料量。

本發明所述的小型旋翼噴灑自動投餌機，包括底座，底座頂部連接有儲料倉，底座上安裝有輸料盒，儲料倉底部為漏斗狀逐漸收縮，形成出料口，物料通過出料口進入輸料盒，輸料盒內將物料噴出。

所述的小型旋翼噴灑自動投餌機，輸料盒內設有風機葉輪，風機葉輪由安裝在輸料盒內的動力裝置a驅動，風機葉輪位于出料口下方，接住出料口中灑落的物料，并將其運送到安裝在輸料盒內的傳送帶系統上，輸料盒底部設有噴料口，噴料口上方設有旋轉葉片，旋轉葉片還位于傳送帶系統的傳送方向末端的下方，旋轉葉片由安裝在輸料盒內的動力裝置b驅動，將落下的物料甩出。

所述的小型旋翼噴灑自動投餌機，儲料倉頂部設有儲料桶，儲料倉與儲料桶連接處旋轉倒扣蓋合。

所述的小型旋翼噴灑自動投餌機，儲料桶頂部加蓋有儲料蓋，儲料蓋與儲料桶旋轉倒扣蓋合。

所述的小型旋翼噴灑自動投餌機，輸料盒側面上設有觀察窗，透過觀察窗可觀察傳送帶系統的輸料情況。

所述的小型旋翼噴灑自動投餌機，底座側面設有用于固定安裝支架的方槽。

本發明與現有技術相比有益效果為：

本發明所述的小型旋翼噴灑自動投餌機，相對于現有的投餌機

本技術：
使用動力裝置a驅動風機葉輪將餌料轉至傳送帶系統上，傳送帶系統將餌料輸送至傳送帶另一端，餌料在重力作用下，掉落至旋轉葉片上，旋轉葉片由動力裝置b驅動，轉動將餌料旋轉噴灑至養殖池中，使用分級葉輪將輸送到傳送帶系統上的餌料均勻灑落，使旋轉葉片功率輸出均勻，致使整個裝置使用功率小。本申請所使用的結構節省了輸送管道的使用，將分級葉輪、傳送帶系統和旋轉葉片上下安裝，合理利用了空間，使本申請便捷輕巧。儲料倉、儲料桶分級設計易加工制作，結構簡單；儲料倉、儲料桶和儲料蓋密閉蓋合為了防止餌料受水潮濕,在儲料倉堆積不能順利進入輸料盒。主要防護投餌機運行過程中噴濺的水，避免造成餌料被水噴濺后潮濕。

附圖說明

圖1為本發明結構示意圖；

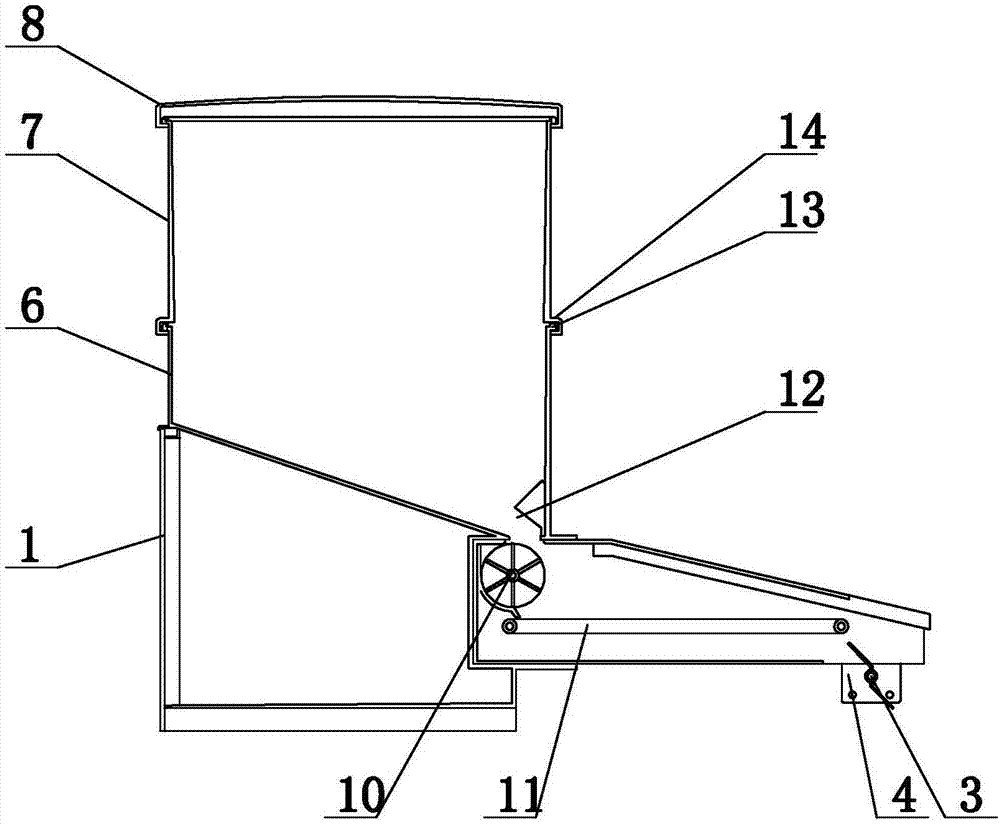

圖2為本發明剖視圖。

圖中：1、底座；2、方槽；3、旋轉葉片；4、噴料口；5、輸料盒；6、儲料倉；7、儲料桶；8、儲料蓋；9、觀察窗；10、風機葉輪；11、傳送帶系統；12、出料口；13、卡扣；14、卡槽。

具體實施方式

下面結合本發明對本發明實施例做進一步說明：

實施例1：如圖1和圖2所示，本發明所述的小型旋翼噴灑自動投餌機，包括底座1，底座1頂部連接有儲料倉6，底座1上安裝有輸料盒5，儲料倉6底部為漏斗狀逐漸收縮，形成出料口12，物料通過出料口12進入輸料盒5，輸料盒5將物料噴出。

所述的小型旋翼噴灑自動投餌機，輸料盒5內設有風機葉輪10，風機葉輪10由安裝在輸料盒5內的動力裝置a驅動，風機葉輪10位于出料口12下方，接住出料口12中灑落的物料，并將其運送到安裝在輸料盒5內的傳送帶系統11上，輸料盒5底部設有噴料口4，噴料口4上方設有旋轉葉片3，旋轉葉片3還位于傳送帶系統11的傳送方向末端的下方，旋轉葉片3由安裝在輸料盒5內的動力裝置b驅動，將落下的物料甩出。動力裝置a和動力裝置b均選用電機。

所述的小型旋翼噴灑自動投餌機，儲料倉6頂部設有儲料桶7，儲料倉6與儲料桶7連接處旋轉倒扣蓋合。

所述的小型旋翼噴灑自動投餌機，儲料桶7頂部加蓋有儲料蓋8，儲料蓋8與儲料桶7旋轉倒扣蓋合。

所述的小型旋翼噴灑自動投餌機，儲料桶7和儲料倉6頂部設有卡扣13，儲料蓋8和儲料桶7底部設有卡槽14，儲料倉6與儲料桶7在儲料倉6頂部旋轉，使卡扣13旋入卡槽14中，實現儲料桶7和儲料倉6的密封連接；儲料蓋8在儲料桶7頂部旋轉，使卡扣13旋入卡槽14中，實現儲料蓋8和儲料桶7的密封連接。儲料倉、儲料桶分級設計易加工制作，結構簡單；儲料倉、儲料桶和儲料蓋密閉蓋合為了防止餌料受水潮濕,在儲料倉堆積不能順利進入輸料盒。主要防護投餌機運行過程中噴濺的水，避免造成餌料被水噴濺后潮濕。

所述的小型旋翼噴灑自動投餌機，輸料盒5側面上設有觀察窗9，透過觀察窗9可觀察風機葉輪10的輸料情況。

所述的小型旋翼噴灑自動投餌機，底座1側面設有用于固定安裝支架的方槽2，使底座1可以通過方槽2安裝在支架上。

所述的小型旋翼噴灑自動投餌機，相對于現有的投餌機本申請使用動力裝置a驅動風機葉輪10將儲料倉6內掉落的餌料轉運至傳送帶系統11上，傳送帶系統11將餌料輸送至傳送帶另一端，餌料在重力作用下，掉落至旋轉葉片3上，旋轉葉片3由動力裝置b驅動，轉動將餌料旋轉噴灑至養殖池中。

技術特征：

技術總結
本發明提供一種小型旋翼噴灑自動投餌機，屬于投餌機領域，包括底座，底座頂部連接有儲料倉，底座上安裝有輸料盒，儲料倉底部為漏斗狀逐漸收縮，形成出料口，物料通過出料口進入輸料盒，輸料盒內將物料噴出，結構簡單，功率小，便捷輕巧，可自由擴充儲料量。

技術研發人員：彭磊;王小潔;宋德東;劉毅;杜安東
受保護的技術使用者：中國海洋大學;青島優佳生態農業開發有限公司
技術研發日：2017.05.24
技術公布日：2017.07.28
