本發明涉及一種花卉架，尤其涉及一種自動旋轉與澆水的花卉架。

背景技術：

在養花過程中，人們必須每天把花卉搬到有光的地方曬，保證花的充分光照強度，一般把花搬到陽臺，但是由于每天搬花的工作量大，而且還需要定時調整花卉的光照角度，使得花的全部部分都得被陽光曬到，加上人們還得給花澆水，不僅工作量大，而且費時費力。

技術實現要素：

本發明所要解決的技術問題是針對現有技術的不足，提供一種設計合理，使用方便的多功能花卉架。

本發明所要解決的技術問題是通過以下的技術方案來實現的，本發明是一種多功能花卉架，其特點是，包括花卉架本體花卉架本體內設有花卉承放腔，隔水艙，水槽，所述花卉承放腔和水槽間設有隔板，所述花卉承放腔內設有旋轉機構，所述花卉架設有供水機構，所述隔水艙分別設有電路連接線和電機，所述花卉架本體底部設有兩對萬向輪，所述花架本體設有把手，所述花架本體側面設有刀開關。

本發明所要解決的技術問題還可以通過以下的技術方案來進一步實現，所述的旋轉機構包括一個主齒輪和四個從動齒輪，主齒輪與電機連接，從動齒輪分別固定在隔板上，通過電機驅動主齒輪轉動，帶動四個從動齒輪旋轉，所述的四個從動齒輪分別與圓形木板鍵連接，圓形木板上用于放置花卉。

本發明所要解決的技術問題還可以通過以下的技術方案來進一步實現，所述的隔板上開有若干方形孔，方形孔上設有過濾網，過濾網可以過濾一部分泥沙，使得水可以循環多次使用。

本發明所要解決的技術問題還可以通過以下的技術方案來進一步實現，所述的供水系統包括環形管，豎直連接管，水槽，水泵，所述的環形管通過固定支座固定在花卉承放腔內壁上，所述的環形管上開有若干小孔，豎直連接管一端與環形管連接，一端與水槽連接，豎直連接管中間設有水泵，水泵與電機相連，水通過隔板上的小孔進入水槽內，水泵抽取水槽內的水，水通過豎直連接管進入環形管并通過環形管上的小孔噴出。

本發明所要解決的技術問題還可以通過以下的技術方案來進一步實現，所述的花卉架本體壁上分別設有按鈕sb1、sb2、sb3和sb4，分別用于控制花卉自動旋轉與關閉，自動澆水與關閉動作。

本發明所要解決的技術問題還可以通過以下的技術方案來進一步實現，所述的花卉架由58v充電電池作為電源，電源設置在隔水艙內。

本發明通過控制電路實現花卉的自動與自動澆水功能，使用者只需要將花卉放在圓形木板上，按下相對應的按鈕即可完成花卉旋轉與自動澆水動作，避免了人工轉花卉與澆水的工作，節省了大量料理花卉的時間與精力。與現有技術相比，其設計合理，操作方便。

附圖說明

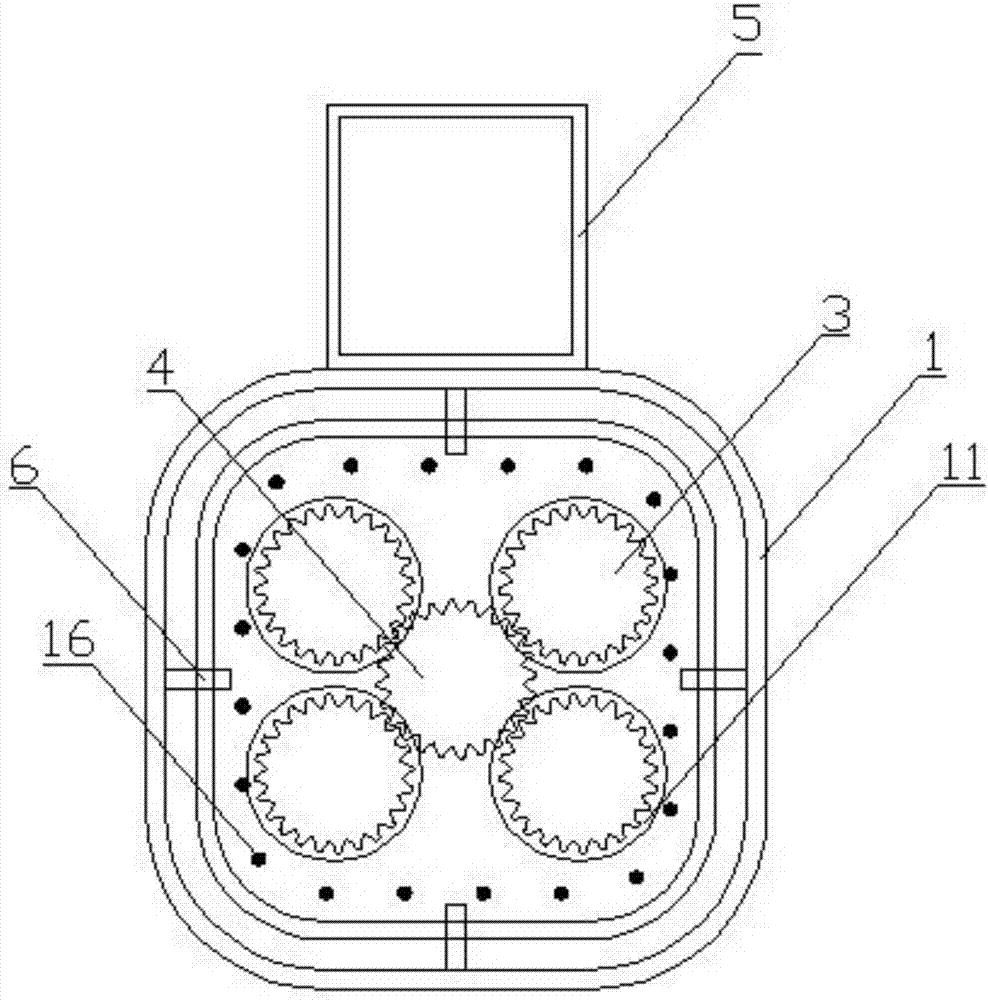

圖1為花卉架的俯視圖；

圖2為花卉架的左視圖；

圖3為花卉架的主視圖；

圖4為花卉架的后視圖；

圖5為花卉架的電路圖。

附圖標記說明：

花卉架本體—1；方形孔—2；從動齒輪—3；主齒輪—4；

把手—5；固定支座—6；水槽—7；環形管—8；

電機1—9；萬向輪—10；圓形木板—11；水泵—12；

豎直連接管—13；花卉承放腔—14；隔板—15；

過濾網—16；小孔—17;按鈕sb1—18；按鈕sb2—19；

按鈕sb3—20；按鈕sb4—21；電源—22；隔水艙—23；

刀開關qs—24；電機2—25。

具體實施方式：

以下參照附圖，進一步描述本發明的具體技術方案，以便本領域的技術人員進一步地理解本發明，而不構成對其權利的限制。

實施例1，參照圖1-5，一種多功能花卉架，包括花卉架本體（1），花卉架本體（1）內設有花卉承放腔（14），隔水艙（23），水槽（7），所述花卉承放腔（14）和水槽（7）間設有隔板（15），所述花卉承放腔（14）內設有旋轉機構，所述花卉架設有供水系統，所述隔水艙（23）分別設有電路連接線和電機1（9）和2（25），所述花卉架本體（1）底部設有兩對萬向輪（10），所述花架本體設有把手（5），所述花架本體（1）側面設有刀開關（24）。

實施例2，實施例1所述的多功能花卉架，所述的旋轉機構包括一個主齒輪（4）和四個從動齒輪（3），主齒輪（4）與電機1（9）連接，從動齒輪（3）分別固定在隔板（15）上，通過電機1（9）驅動主齒輪（4）轉動，帶動四個從動齒輪（3）旋轉。

實施例3，實施例2所述的多功能花卉架，所述的四個從動齒輪（3）分別于圓形木板（11）鍵連接，圓形木板（11）上面用于放置花卉。

實施例4，實施例1所述的多功能花卉架，所述的隔板上開有若干方形孔（2），方形孔（2）上設有過濾網（16），過濾網（16）可以過濾一部分泥沙，使得水可以循環多次使用。

實施例5，實施例1所述的多功能花卉架，所述的供水系統包括環形管（8），豎直連接管（13），水槽（7），水泵（12），所述的環形管（8）通過固定支座（6）固定在花卉承放腔（14）內壁上，所述的環形管（8）上開有若干小孔（17），豎直連接管（13）一端與環形管（8）連接，一端與水槽（7）連接，豎直連接管（13）中間設有水泵（12），水泵（12）與電機2（25）連接，水通過隔板（15）上的小孔（17）進入水槽（7）內，水泵（12）抽取水槽（7）內的水，水通過豎直連接管（13）進入環形管（8）并通過環形管（8）上的小孔（17）噴出。

實施例6，實施例1所述的多功能花卉架，所述的花卉架本體（1）壁上分別設有按鈕sb1（18）、sb2（19）、sb3（20）和sb4（21），分別用于控制花卉自動旋轉與關閉，自動澆水與關閉動作。

實施例7，實施例1所述的多功能花卉架，所述的花卉架由58v充電電池作為電源（22），電源（22）設置在隔水艙（23）內。

本發明使用時用58v充電電池作為電源（22），先合上刀開關qs（24），通過按下按鈕sb1（18），電機（9）帶動主齒輪（4）旋轉，主齒輪（4）帶動4個從動齒輪（3）旋轉，使得花卉按照一定旋向旋轉，按下按鈕sb2（19），花卉停止旋轉，按下sb3（20）水泵（12）開始抽取水槽（7）里的水，水通過豎直連接管（13）進入環形管（8）并由環形管（8）上的小孔（16）噴出，噴出的水一部分被花卉吸收，剩下的一部分流入隔板（15），并且由隔板（15）上的方形孔（2）流入水槽（7），因為隔板（15）上的方形孔（2）內設有過濾網（16），過濾網（16）可以過濾一部分泥沙，使得水可以循環多次使用，按下sb4（21）停止澆水，使用過程中可以同時按下按鈕sb1（18）和sb3（20），該花卉架本體（1）下部還設有萬向輪（10），花卉架本體（1）還設有把手（5），使用時還可以推動把手（5）來自由移動花架。

技術特征：

技術總結
一種多功能花卉架，包括花卉架本體花卉架本體內設有花卉承放腔，隔水艙，水槽，所述花卉承放腔和水槽間設有隔板，所述花卉承放腔內設有旋轉機構，所述水槽內設有供水機構，所述隔水艙設有電路連接線，所述花卉架本體底部設有兩對萬向輪，所述花架本體設有把手。本發明通過控制電路實現花卉的自動與自動澆水功能，使用者只需要按下相對應的按鈕即可完成花卉旋轉與自動澆水動作，節省了大量料理花卉的時間與精力，結構合理，操作簡單。

技術研發人員：楊剛
受保護的技術使用者：連云港市桃源旅游開發有限公司
技術研發日：2017.06.29
技術公布日：2017.09.29
