本發明涉及一種蔬菜移植作業線。

背景技術：

水培蔬菜因其產量高，低蟲害等諸多優勢目前得到了廣泛的發展，舊有的水培生產模式是直接將菜種播種到水培浮板（定植板）上，然后將浮板放置在盛有培養液的培養槽中進行生長；這種模式存在以下缺點：一是大部分菜種都十分微小，將其播種到浮板上時不好把控數量，種子數量少了造成浪費，多了造成生長不良或不生長；播種不易；二是有的種子不能正常發芽生長，造成了浮板上該處定植杯內的空置浪費；三是種子發芽與蔬菜生長所需要的培養液并不相同，需要進行更換，非常的麻煩。因此最好的做法是現在育苗室內用苗盤進行育苗，再將菜苗移植到浮板上，最后將浮板送到培養槽內，這樣可以保證存活率，提高利用率，縮短生長時間。菜苗的移植需要對小心，避免傷到根系、枝干和菜葉等，還需要注意不受污染，避免生長受到影響，需要設計一個專用的設備來進行菜苗移植作業，提高生產效率。

技術實現要素：

本發明針對上述現有技術存在的問題做出改進，即本發明所要解決的技術問題是提供一種蔬菜移植作業線，結構簡單，使用方便。

為了解決上述技術問題，本發明的技術方案是：一種蔬菜移植作業線，包括機架，所述機架底部設置有帶制動的萬向轉輪，所述機架上從上至下依次設置有供給槽和傳送槽，所述供給槽內設置有若干塊用于放置苗盤的泡沫板，所述傳送槽一端設置有供水管，另一端設置有排水槽口，所述供水管與排水槽口之間通過一回水管相連通，回水管上設置有水泵，所述傳送槽的兩側均設置有多個移植槽，兩側的移植槽相互錯開布置，移植槽內側與傳送槽相連通，移植槽的內底面高于浮板在傳送槽內移動時底面，移植槽的內底面低于排水槽口最低處；還包括多個浮板供給裝置，所述浮板供給裝置放置在同一側相鄰想移植槽之間，所述浮板供給裝置包括一方形箱體，箱體底部設置有帶制動的萬向轉輪，所述箱體外側壁開設有直達底部的缺口，箱體其余三內側壁上均設置有豎直導柱，箱體內設置有面板，面板三側壁上均設置有與導柱相咬合的凹口，所述面板底部設置有將面板頂起的彈簧。

進一步的，所述排水槽口的出口處設置有接水槽，接水槽頂部設置有濾網，其底部與回水管相連通。

進一步的，所述供給槽的寬度和長度均小于傳送槽。

進一步的，所述傳送槽和移植槽的寬度均大于浮板寬度，移植槽的長度也大于浮板長度。

與現有技術相比，本發明具有以下有益效果：本裝置能夠在保護好菜苗的同時快速用人工將其移植到浮板上，并將浮板輸送走，全程在水上完成，不傷害根系等，結構簡單，除了一個水泵無其它電子設備；本裝置可以直接移動到培養槽旁使用，一個培養槽放滿后移動到另一個培養槽旁，使用非常方便。

下面結合附圖和具體實施方式對本發明做進一步詳細的說明。

附圖說明

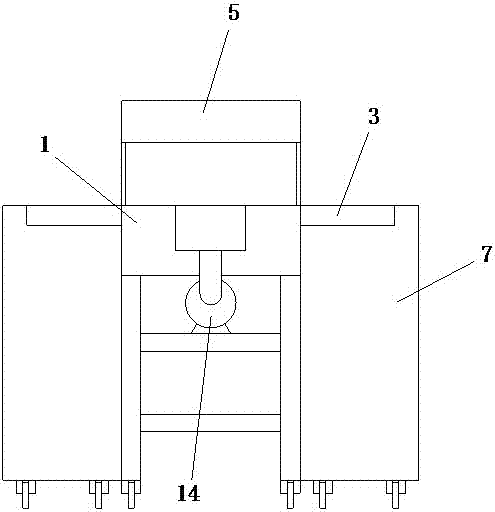

圖1為本發明實施例的構造示意主視圖。

圖2為本發明實施例的構造示意側視圖。

圖3為本發明實施例的構造示意俯視圖。

圖4為本發明實施例中浮板供給裝置的構造示意俯視圖。

圖5為本發明實施例中浮板供給裝置的構造示意主視圖。

圖中：1-傳送槽，11-供水管，12-排水槽口，13-回水管，14-水泵，2-接水槽，21-濾網，3-移植槽，4-浮板，5供給槽，6-機架，61-機架底部的萬向轉輪，7-浮板供給裝置，71-箱體，72-導柱，73-面板，74-缺口，75-彈簧，76-箱體底部的萬向轉輪。

具體實施方式

實施例一：如圖1~5所示，一種蔬菜移植作業線，包括機架6，所述機架底部設置有帶制動的萬向轉輪61，所述機架上從上至下依次設置有供給槽5和傳送槽1，所述供給槽5內設置有若干塊用于放置苗盤52的泡沫板51，所述傳送槽一端設置有供水管11，另一端設置有排水槽口12，所述供水管與排水槽口之間通過一回水管13相連通，回水管上設置有水泵14，所述傳送槽的兩側均設置有多個移植槽3，兩側的移植槽相互錯開布置，移植槽內側與傳送槽相連通，移植槽的內底面高于浮板在傳送槽內移動時底面，移植槽的內底面低于排水槽口最低處；還包括多個浮板供給裝置7，所述浮板供給裝置放置在同一側相鄰想移植槽之間，所述浮板供給裝置包括一方形箱體71，箱體底部設置有帶制動的萬向轉輪76，所述箱體外側壁開設有直達底部的缺口74，箱體其余三內側壁上均設置有豎直導柱72，箱體內設置有面板73，面板三側壁上均設置有與導柱相咬合的凹口，所述面板底部設置有將面板頂起的彈簧75。

本實施例中，操作人員先將多個浮板放置在浮板供給裝置的箱體內，浮板將面板壓下，使用者取走一塊浮板，面板就在彈簧的作用上上升一點，使最上端浮板始終位于箱體頂部便于取走；箱體的缺口也是便于取走浮板，缺口兩側也起到防止浮板倒塌的作用。

本實施例中，應大致測算浮板移植滿菜苗后放置在水中的深度，從而決定排水槽口和移植槽的深度，移植槽的內底面高于浮板在傳送槽內移動時底面，是為了讓浮板在流動時不會被移植槽給阻擋，該測算因為使用的浮板尺寸不一致，應根據具體情況作出相應的調整。排水槽口處可以添加一個閥門，用于調整傳送槽內液面高度，以適應不同浮板。

本實施例中，所述排水槽口的出口處設置有接水槽2，接水槽頂部設置有濾網21（過濾到菜葉、菜根等），其底部與回水管相連通。

本實施例中，所述供給槽的寬度和長度均小于傳送槽。所述傳送槽和移植槽的寬度均大于浮板寬度，移植槽的長度也大于浮板長度。

通常來說，一個苗盤上的菜苗有幾百株，一個浮板（定植板）上一般只有15~30個左右的定值杯，避免太多導致后期定植板下沉；因此一個苗盤可以供應幾十個定植板的量；使用時，先將整個作業線移動到培養槽旁側，鎖緊萬向轉輪，供給槽和傳送槽都先蓄滿水，開啟水泵，操作人員將苗盤放置在泡沫板上并往前推直至放滿整個供給槽；其他人員站在移植槽旁側，將浮板放置在移植槽內，移植槽內也有部分水，但其提供的浮力最好不足以使浮板飄走，移植工作人員將供給槽上苗盤中的菜苗快速移植到浮板上，浮板所有的定植杯移植滿后，將浮板推入傳送槽，浮板被水流帶走到端部，再通過一工作人員將該浮板取出放置到培養槽中，移植人員可以站立或者坐著操作，人員分工明確，操作快速，又不會損傷菜苗根部。并通過操作人員補充浮板。

以上所述僅為本發明的較佳實施例，凡依本發明申請專利范圍所做的均等變化與修飾，皆應屬本發明的涵蓋范圍。

技術特征：

技術總結
本發明涉及一種蔬菜移植作業線，包括機架，所述機架底部設置有帶制動的萬向轉輪，所述機架上從上至下依次設置有供給槽和傳送槽，所述供給槽內設置有若干塊用于放置苗盤的泡沫板，所述傳送槽一端設置有供水管，另一端設置有排水槽口，所述供水管與排水槽口之間通過一回水管相連通，回水管上設置有水泵，所述傳送槽的兩側均設置有多個移植槽，兩側的移植槽相互錯開布置，移植槽內側與傳送槽相連通，移植槽的內底面高于浮板在傳送槽內移動時底面；還包括多個浮板供給裝置。本裝置結構簡單，使用方便。

技術研發人員：張旭芬
受保護的技術使用者：張旭芬
技術研發日：2017.07.12
技術公布日：2017.09.19
