本發明涉及農業、林業及漁業所需的物料拋灑機械領域，特別涉及一種能夠均勻高效拋灑肥料、種子、飼料的一種粉粒/顆粒物料拋灑裝置。

背景技術：

現有的一種粉粒/顆粒物料拋灑裝置多為離心式，離心式存在三個缺點：其一是拋灑不均勻，其二是拋灑面積小，其三是由于采用離心旋轉方式，容易損傷種子。

技術實現要素：

本發明提供一種粉粒/顆粒物料拋灑裝置，用以解決現有技術拋灑不均勻、拋灑面積小、容易損傷種子的技術問題。

為解決上述問題，本發明采用如下技術方案實現：

一種粉粒/顆粒物料拋灑裝置，包括支撐座、攪拌裝置和拋灑機構，所述支撐座包括底板，所述底板上固定有支撐柱，所述支撐柱與所述攪拌裝置固定連接，所述支撐柱用于支撐所述攪拌裝置；

所述攪拌裝置包括攪拌器殼體，所述攪拌器殼體內設置有攪拌腔

所述攪拌器殼體設置有攪拌機構；

所述攪拌器殼體底部設置有分料機構；

所述分料機構開設有分料孔；

所述攪拌裝置下方的底板上還設置有拋灑機構，所述拋灑機構與所述分料孔對應；

所述拋灑機構包括缸體，所述缸體底部設置有球形連接件，所述球形連接件與底座活動連接，所述缸體頂部設置有彈射裝置，所述缸體一側設置有缸體連接頭，所述缸體連接頭與氣缸的活塞桿一端鉸接；

所述缸體內設置有燃燒室，所述燃燒室上部固定設置有密封環，所述缸體上還設置有燃料管和火花塞；

所述彈射裝置包括彈射膜、與所述彈射膜連接的彈性組件，所述彈性組件另一端與所述缸體連接。

優選地，所述攪拌機構包括固定在所述攪拌器殼體一側的攪拌電機、與所述攪拌電機輸出軸連接的攪拌軸，所述攪拌軸上焊接有攪拌葉片所述攪拌葉片設置在所述攪拌腔內；

所述分料機構包括固定在所述攪拌器殼體一側的分料電機、與所述分料電機輸出軸連接的分料軸，所述分料軸上設置有分料柱體，所述分料柱體上開設有所述分料孔，所述分料孔在所述彈射膜正上方。

進一步，所述攪拌葉片為螺旋狀攪拌葉片。

優選地，所述攪拌器殼體為采用不銹鋼板制成的四周封閉頂部和底部開口的容器，所述容器底部的開口與所述分料柱體相對應。

優選地，所述彈射膜采用柔軟不透氣的材料制成；

所述彈性組件為彈簧或具有彈性的橡皮構成。

優選地，所述底座采用尼龍制成，所述底座內開設有與所述球形連接件對應的球形空間。

優選地，所述缸體采用銅材料制成。

優選地，所述彈性組件為拉簧。

優選地，所述燃料管采用銅材質制成。

優選地，所述一種粉粒/顆粒物料拋灑裝置還包括控制單元，所述控制單元分別與所述攪拌裝置和拋灑機構連接，用于控制所述一種粉粒/顆粒物料拋灑裝置協調工作。

本發明的有益效果包括：

1、本發明采用分料柱體以緩慢旋轉方式進行分料，分料均勻且不易損傷種子；

2、利用燃料燃燒爆炸產生的推力進行物料彈射，結構簡單，操作方便，成本低廉；

3、拋灑距離能夠根據需要進行調整，拋灑的面積可大可小；

4、由于其特殊的結構設計，對于林業施肥也能輕松簡單解決。

附圖說明

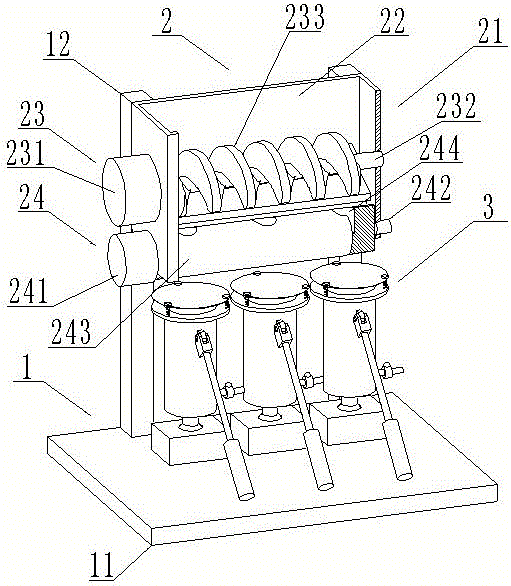

圖1是本發明提供的一種粉粒/顆粒物料拋灑裝置實施例總體結構示意圖；

圖2是本發明提供的一種粉粒/顆粒物料拋灑裝置實施例局部結構剖視示意圖；

圖3是本發明提供的一種粉粒/顆粒物料拋灑裝置實施例中的拋灑機構結構示意圖;

圖4是本發明提供的一種粉粒/顆粒物料拋灑裝置應用實施例。

具體實施方式

為使本發明的目的、技術方案和優點更加清楚，下面將結合本發明實施例中的圖1~圖4，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本發明一部分實施例，而不是全部的實施例。通常在此處附圖中描述和示出的本發明的實施例的詳細描述并非旨在限制要求保護的本發明的范圍，而是僅僅表示本發明的選定實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

如圖1~3所示，一種粉粒/顆粒物料拋灑裝置，包括支撐座1、攪拌裝置2和拋灑機構3，所述支撐座1包括底板11，所述底板11上固定有支撐柱12，所述支撐柱12與所述攪拌裝置2固定連接，所述支撐柱12用于支撐所述攪拌裝置2；

所述攪拌裝置2包括攪拌器殼體21，所述攪拌器殼體21內設置有攪拌腔22

所述攪拌器殼體21設置有攪拌機構23；

所述攪拌器殼體21底部設置有分料機構24；

所述分料機構24開設有分料孔244；

所述攪拌裝置2下方的底板11上還設置有拋灑機構3，所述拋灑機構3與所述分料孔244對應；

所述拋灑機構3包括缸體31，所述缸體31底部設置有球形連接件32，所述球形連接件32與底座33活動連接，所述缸體31頂部設置有彈射裝置34，所述缸體31一側設置有缸體連接頭311，所述缸體連接頭311與氣缸35的活塞桿一端鉸接；

所述缸體31內設置有燃燒室310，所述燃燒室310上部固定設置有密封環312，所述缸體31上還設置有燃料管313和火花塞314；

所述彈射裝置34包括彈射膜341、與所述彈射膜341連接的彈性組件342，所述彈性組件342另一端與所述缸體31連接。

其中，所述攪拌機構23包括固定在所述攪拌器殼體21一側的攪拌電機231、與所述攪拌電機231輸出軸連接的攪拌軸232，所述攪拌軸232上焊接有攪拌葉片233所述攪拌葉片233設置在所述攪拌腔22內；

所述分料機構24包括固定在所述攪拌器殼體21一側的分料電機241、與所述分料電機241輸出軸連接的分料軸242，所述分料軸242上設置有分料柱體243，所述分料柱體243上開設有所述分料孔244，所述分料孔244在所述彈射膜341正上方。

所述攪拌葉片233為螺旋狀攪拌葉片。

所述攪拌器殼體21為采用不銹鋼板制成的四周封閉頂部和底部開口的容器，所述容器底部的開口與所述分料柱體243相對應。

所述彈射膜341采用柔軟不透氣的材料制成；

所述彈性組件342為彈簧或具有彈性的橡皮構成。

所述底座33采用尼龍制成，所述底座33內開設有與所述球形連接件32對應的球形空間。

所述缸體31采用銅材料制成。

所述彈性組件342為拉簧。

所述燃料管313采用銅材質制成。

所述一種粉粒/顆粒物料拋灑裝置還包括控制單元，所述控制單元分別與所述攪拌裝置2和拋灑機構3連接，用于控制所述一種粉粒/顆粒物料拋灑裝置協調工作。

使用時，首先讓分料電機241旋轉，分別帶動分料軸242和分料柱體243旋轉，使得分料孔244朝下防止部分物料掉入分料孔244中造成攪拌不均勻；接著往攪拌腔22內倒入物料，如化肥、農家肥、種子、飼料等，然后讓攪拌電機231帶動攪拌軸232及攪拌軸232上的攪拌葉片233旋轉，對攪拌腔22內的物料進行攪拌；攪拌均勻后，再讓分料電機241旋轉使得分料孔244朝上進行物料分裝，物料分裝完成后分料電機241繼續旋轉，當分料孔244朝下再次旋轉到底部時，分料孔244內的物料由于重力作用掉落到彈射裝置34上，由于彈射裝置34采用柔軟有彈性的材料制成，因此也因為重力作用而被拉伸并將缸體31內的密封環312堵住，使得燃燒室310與外部隔離；接下來通過燃料管313往燃燒室310內噴入燃料，如汽油、煤油、天然氣等易燃物質，在注入燃料的同時，調整氣缸35的活塞桿的伸縮長短，活塞桿帶動缸體連接頭311從而也帶動缸體31沿著球形連接件32轉動，實現彈射角度的調節及定位；最后通過火花塞314點火，使得注入的燃料爆炸產生強大的推力將彈射膜341快速推出，彈射膜341上的物料也被彈出到空中并自由散落，從而達到拋灑的目的；彈射膜341被推出離開缸體31后，燃燒室310內的膨脹氣體從四周迅速擴散，由于受到彈力的作用，彈射膜341很快恢復到原始狀態，等待下一次的裝料和彈射，裝置如此反復循環工作。上述實施例中，燃料存儲、注入燃料的方式以及火花塞可以直接借用現有汽車發動機的技術實現，再配以具有可編程功能的由單片機或plc構成的控制單元即可實現自動控制功能。

圖4是本發明提供的一種粉粒/顆粒物料拋灑裝置應用實施例，如圖4所示，在上述實施例的基礎上，本一種粉粒/顆粒物料拋灑裝置還可以在支撐座下設置轉動輪，料拋灑裝置由拖拉機或汽車牽引進入到施工場地進行拋灑工作。

本發明的有益效果包括：

1、本發明采用分料柱體以緩慢旋轉方式進行分料，分料均勻且不易損傷種子；

2、利用燃料燃燒爆炸產生的推力進行物料彈射，結構簡單，操作方便，成本低廉；

3、拋灑距離能夠根據需要進行調整，拋灑的面積可大可小；

4、由于其特殊的結構設計，對于林業施肥也能輕松簡單解決。
