本發明涉及除草機技術領域，具體為一種道路或堤壩環保除草機。

背景技術：

街道旁的草坪若不修整就會生長成為參差不齊的樣子，難看而且招引蚊蟲，人工手動的修建草坪耗時長，且修剪的不整齊，現有的大多數除草機并不適合草坪上的修整作業，采用柴油機或汽油機作為動力源不環保，浪費資源，體積龐大不靈活，有些狹窄的地方過不去。

技術實現要素：

本發明要解決的技術問題是克服現有的缺陷，提供一種道路或堤壩環保除草機，可以節省人力，節約時間，可以通過狹窄的地方，適應性強，太陽能板節約能源，進一步利于環保，可以有效解決背景技術中的問題。

為實現上述目的，本發明提供如下技術方案：一種道路或堤壩環保除草機，包括車身，所述車身的底部設有滾輪，所述車身的車頭底部設有卡槽，所述卡槽與格擋條卡接，所述車身的車頭頂部設有l(wèi)ed燈，所述車身的車頭前蓋下設有電機一，所述車身的頂部設有電瓶，電瓶的頂部設有開關，，所述車身的頂部遠離電瓶的一端設有太陽能板，所述車身的尾部設有廢料槽，所述廢料槽的內側設有抽屜，所述抽屜遠離車身的側面設有拉手，所述廢料槽的頂部設有支管，所述支管的頂部設有扶手，車身的底部設有橫板,所述橫板的頂部設有電機二，所述橫板的底部設有刀片組，電機二的輸出軸貫穿橫板的頂部并延伸至底部穿出與刀片組的轉軸連接，所述車身的內側頂部設有吸塵器，太陽能板的輸出端與電瓶的輸入端電連接，電瓶的輸出端與電機一或電機二和吸塵器的輸入端電連接。

作為本發明的一種優選技術方案，所述吸塵器的進氣端通過管道與車身的內側空腔連通，所述吸塵器的出氣端與廢料槽的進氣端連接，所述抽屜的側壁設有防塵網，所述抽屜的側壁設有出氣孔。

作為本發明的一種優選技術方案，所述車身的底部設有兩組滾輪，兩組滾輪分別位于車身的前端底部和后端底部。

作為本發明的一種優選技術方案，所述格擋條傾斜設置，所述刀片組靠近車身車頭部分抬起。

作為本發明的一種優選技術方案，所述電機一的輸出軸套接齒輪與前組滾輪的軸嚙合，太陽能板底部設有可調角度的豎桿。

與現有技術相比，本發明的有益效果是：本道路或堤壩環保除草機，可以節省人力，給使用者節約了時間，而且因為較小的車身可以通過狹窄的地方，適應性強，太陽能板可以節約石油能源，進一步利于環保。

附圖說明

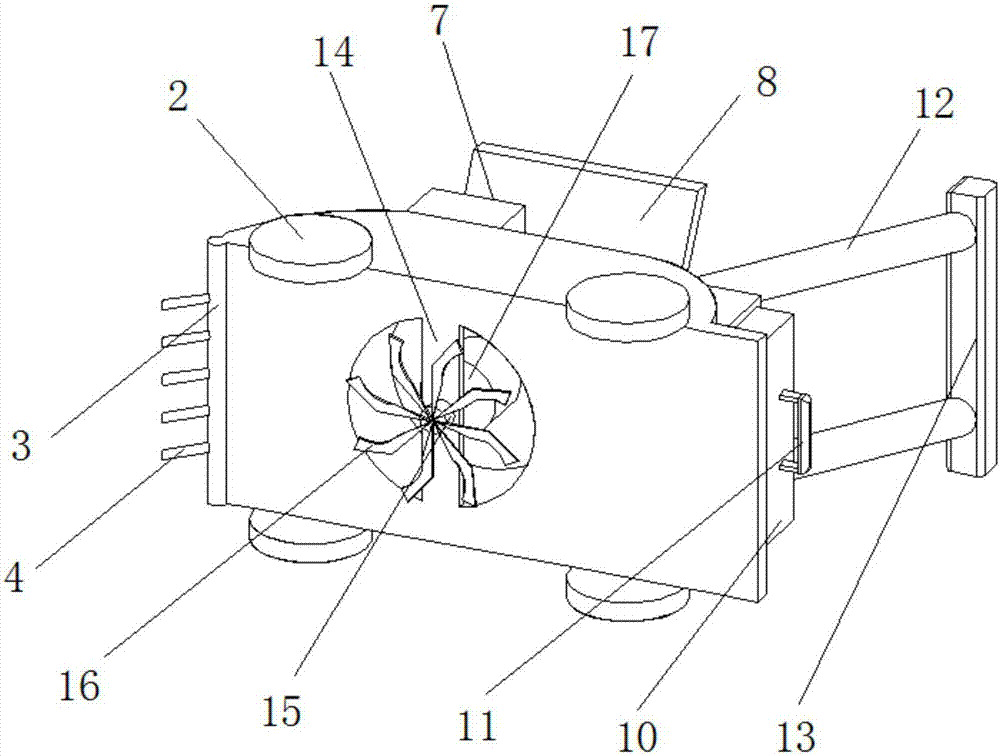

圖1為本發明結構示意圖；

圖2為本發明底部示意圖。

圖中：1車身或2滾輪或3卡槽或4格擋條或5led燈或6電機一或7電瓶或8太陽能板或9廢料槽或10抽屜或11拉手或12支管或13扶手或14橫板或15電機二或16刀片組或17吸塵器。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚或完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-2，本發明提供一種技術方案：一種道路或堤壩環保除草機，包括車身1，車身1的底部設有滾輪2，車身1的底部設有兩組滾輪2，兩組滾輪2分別位于車身1的前端底部和后端底部，車身1的車頭底部設有卡槽3，卡槽3與格擋條4卡接，格擋條4傾斜設置，車身1的車頭頂部設有l(wèi)ed燈5，車身1的車頭前蓋下設有電機一6，電機一6的輸出軸套接齒輪與前組滾輪2的軸嚙合，車身1的頂部設有電瓶7，電瓶7的頂部設有開關，車身1的頂部遠離電瓶7的一端設有太陽能板8，太陽能板8底部設有可調角度的豎桿，車身1的尾部設有廢料槽9，廢料槽9的內側設有抽屜10，抽屜10的側壁設有防塵網，抽屜10的側壁設有出氣孔，抽屜10遠離車身1的側面設有拉手11，廢料槽9的頂部設有支管12，支管12的頂部設有扶手13，車身1的底部設有橫板14，橫板14的頂部設有電機二15，橫板14的底部設有刀片組16，電機二15的輸出軸貫穿橫板14的頂部并延伸至底部穿出與刀片組16的轉軸連接，車身1的內側頂部設有吸塵器17，吸塵器17的進氣端通過管道與車身1的內側空腔連通，吸塵器17的出氣端與廢料槽9的進氣端連接，太陽能板8的輸出端與電瓶7的輸入端電連接，電瓶7的輸出端與電機一6或電機二15和吸塵器17的輸入端電連接。

在使用時：將設備放于陽光下充電至電池充滿，將設備放至需要修剪的草坪上，手扶扶手13，打開開關，電機一6啟動前組滾輪2轉動帶動設備向前走，格擋條4擋住石頭等硬物并撥向一邊，電機二15帶動刀片組16割草，將草坪修剪為同一高度，吸塵器17運轉將碎草屑吸至廢料槽9，遇到不容易過的地方向后壓扶手13將車身1頭部抬起后通過，割草完畢后關閉開關，抽出抽屜10，將碎草屑傾倒至腐化草木肥坑中。

本發明機器的使用可以節省人力，給修剪草坪節約了時間，而且因為較小的車身1可以通過狹窄的地方，適應性強，太陽能板8可以節約石油能源，進一步利于環保。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化或修改或替換和變型，本發明的范圍由所附權利要求及其等同物限定。

技術特征：

技術總結
本發明公開了一種道路或堤壩環保除草機，包括車身，所述車身的底部設有滾輪，所述車身的車頭底部設有卡槽，所述卡槽與格擋條卡接，所述車身的車頭頂部設有LED燈，所述車身的車頭前蓋下設有電機一，所述車身的頂部設有電瓶，電瓶的頂部設有開關，所述車身的頂部遠離電瓶的一端設有太陽能板，所述車身的尾部設有廢料槽，所述廢料槽的內側設有抽屜，所述抽屜遠離車身的側面設有拉手，所述廢料槽的頂部設有支管，所述支管的頂部設有扶手，車身的底部設有橫板，所述橫板的頂部設有電機二，可以節省人力，節約時間，可以通過狹窄的地方，適應性強，太陽能板節約能源，進一步利于環保。

技術研發人員：潘龐博
受保護的技術使用者：潘龐博
技術研發日：2017.08.15
技術公布日：2017.10.27
