本發明涉及一種養魚用具，更具體的說是一種長方形玻璃魚缸用促魚游動裝置。

背景技術：

將家中養魚當做生活上的閑情逸致，看著生氣蓬勃的金魚在水中游來游去，也能讓人感受到生氣盎然，尤其是在外面經歷人情冷暖，回家后看到鮮艷的金魚也可以讓自己從死氣沉沉中復蘇過來。有些獨居老人或人口簡單的家庭，或者是上班的、上學的都出外了，家中只剩下老人家，若在家中唯有看到桌、椅、窗、門、電視機等固定式的這些對象，長期下來心理或許容易產生落寞感，飼養一些金魚，讓心靈上有一份充實的感覺，以減輕幾分命運所帶來的空虛與寂寞。在養魚過程中會遇到魚不動的情況，如果魚長期不動會對其身體造成損害，所以設計出一種長方形玻璃魚缸用促魚游動裝置。

技術實現要素：

本發明提供一種長方形玻璃魚缸用促魚游動裝置，其有益效果為裝置中轉板可以劃水，促進魚缸中魚運動，并且轉板的高度可以調整，兩個轉板之間的距離可以調整，并且轉板可以沿轉板軸旋轉，調整劃水面積。

本發明涉及一種養魚用具，更具體的說是一種長方形玻璃魚缸用促魚游動裝置，包括架板組件、動力組件、張角調節組件、劃水組件和劃水板組件，裝置中轉板可以劃水，促進魚缸中魚運動，并且轉板的高度可以調整，兩個轉板之間的距離可以調整，并且轉板可以沿轉板軸旋轉，調整劃水面積。

所述的架板組件包括中間板、滑道桿和梯形滑道，滑道桿設置在中間板的中間位置，并且中間板與滑道桿垂直，滑道桿上端設置有梯形滑道；

所述的動力組件包括轉盤架、轉盤、電機、連桿、方桿、滑柱、槽桿和槽桿架，轉盤架固定連接在中間板的左端，轉盤架的上端固定連接有電機，電機的轉軸上固定連接有轉盤，中間板的右端固定連接有槽桿架，槽桿架的上端固定連接有槽桿，槽桿上設置有滑槽，連桿的右端設置有滑柱，滑柱插在槽桿上的滑槽內，連桿的左端鉸接在轉盤的邊緣位置，方桿固定連接在連桿的中間；

所述的張角調節組件包括短柱座、短柱、圓桿、滑塊i和滑塊ii，滑塊i和滑塊ii設置在滑道桿上，滑塊i和滑塊ii的上端均轉動連接有短柱座，短柱座的上端固定連接有兩個短柱，兩個短柱之間通過螺紋連接有圓桿；

所述的劃水組件包括滑套、擺桿和擺桿槽，滑套插在方桿上，滑套上設置有緊固螺釘，滑套的兩端通過球鉸鏈連接有擺桿，擺桿上設置有擺桿槽，兩個圓桿均插在擺桿槽內，圓桿與擺桿槽間隙配合。

所述的架板組件還包括邊架桿、固定滑塊和橡膠墊片，中間板的兩端通過焊接連接有邊架桿，邊架桿與中間板垂直，固定滑塊的上端設置有對應邊架桿的槽，每個邊架桿的兩端均插有固定滑塊，固定滑塊的上端設置有緊固螺釘，固定滑塊的下端粘有橡膠墊片。

所述的張角調節組件還包括雙螺紋螺桿、l形板、限位板、手撥輪和轉動座，轉動座包括上柱和下套，下套中間設置有軸承孔，軸承外圈焊接在軸承孔內，上柱焊接在軸承的內圈上，滑塊i和滑塊ii的上端均焊接有下套，上柱的上端均焊接有短柱座，滑塊i和滑塊ii上通過螺釘連接有l(wèi)形板，雙螺紋螺桿上一半為順時針螺紋，雙螺紋螺桿上另一半為逆時針螺紋，手撥輪焊接在雙螺紋螺桿的中間，兩個限位板間隙配合連接在雙螺紋螺桿的兩端，兩個限位板與手撥輪貼合，兩個限位板通過螺釘連接在中間板的中間，雙螺紋螺桿通過螺紋與兩個l形板配合，兩個l形板在雙螺紋螺桿上關于手撥輪對稱設置，滑塊i和滑塊ii的下端設置有對應梯形滑道的梯形槽，滑塊i和滑塊ii通過梯形槽滑動連接在梯形滑道上。

所述的劃水組件還包括插柱、插套和門字件，擺桿的下端焊接有插套，插套為空心結構，插套上設置有緊固螺釘，門字件上設置有緊固螺釘，門字件上焊接有插柱，插柱插在插套內。

所述的劃水板組件包括轉板、轉板軸和轉板架，轉板上設置有轉板軸，轉板軸的上下兩端均轉動連接在轉板架上，轉板軸的上端穿過轉板架，轉板架的上端設置有固定轉板軸的緊固螺釘，轉板架固定連接在門字件上。

本發明一種長方形玻璃魚缸用促魚游動裝置的有益效果為：

本發明一種長方形玻璃魚缸用促魚游動裝置，裝置中轉板可以劃水，促進魚缸中魚運動，并且轉板的高度可以調整，兩個轉板之間的距離可以調整，并且轉板可以沿轉板軸旋轉，調整劃水面積。

附圖說明

下面結合附圖和具體實施方法對本發明做進一步詳細的說明。

圖1為本發明一種長方形玻璃魚缸用促魚游動裝置的結構示意圖；

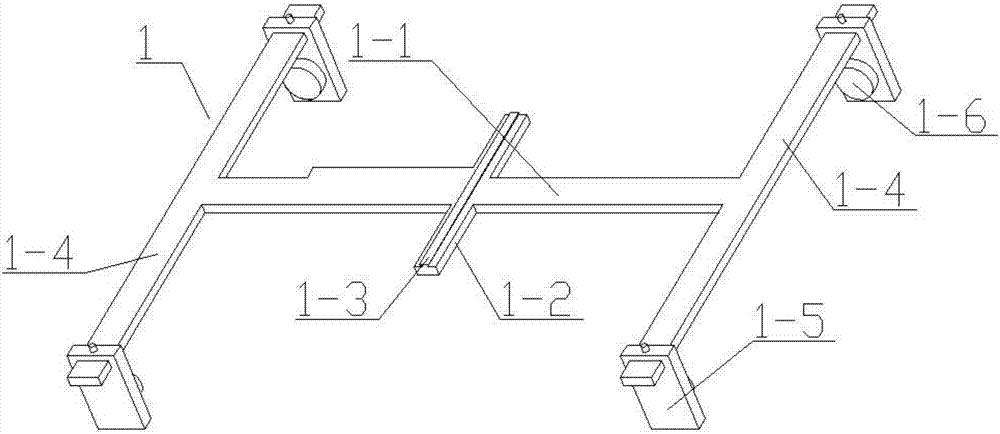

圖2為架板組件的結構示意圖；

圖3為動力組件的結構示意圖；

圖4為張角調節組件的結構示意圖；

圖5為轉動座的結構示意圖；

圖6為滑套的結構示意圖；

圖7為圖6中a的局部放大圖；

圖8為劃水板組件的結構示意圖。

圖中：架板組件1；中間板1-1；滑道桿1-2；梯形滑道1-3；邊架桿1-4；固定滑塊1-5；橡膠墊片1-6；動力組件2；轉盤架2-1；轉盤2-2；電機2-3；連桿2-4；方桿2-5；滑柱2-6；槽桿2-7；槽桿架2-8；張角調節組件3；短柱座3-1；短柱3-2；圓桿3-3；滑塊i3-4；雙螺紋螺桿3-5；l形板3-6；限位板3-7；手撥輪3-8；滑塊ii3-9；轉動座3-10；上柱3-10-1；下套3-10-2；劃水組件4；滑套4-1；擺桿4-2；擺桿槽4-3；插柱4-4；插套4-5；門字件4-6；劃水板組件5；轉板5-1；轉板軸5-2；轉板架5-3。

具體實施方式

具體實施方式一：

下面結合圖1-8說明本實施方式，本發明涉及一種養魚用具，更具體的說是一種長方形玻璃魚缸用促魚游動裝置，包括架板組件1、動力組件2、張角調節組件3、劃水組件4和劃水板組件5，裝置中轉板可以劃水，促進魚缸中魚運動，并且轉板的高度可以調整，兩個轉板之間的距離可以調整，并且轉板可以沿轉板軸旋轉，調整劃水面積。

所述的架板組件1包括中間板1-1、滑道桿1-2和梯形滑道1-3，滑道桿1-2設置在中間板1-1的中間位置，并且中間板1-1與滑道桿1-2垂直，滑道桿1-2上端焊接有梯形滑道1-3；

所述的動力組件2包括轉盤架2-1、轉盤2-2、電機2-3、連桿2-4、方桿2-5、滑柱2-6、槽桿2-7和槽桿架2-8，轉盤架2-1通過螺釘連接在中間板1-1的左端，轉盤架2-1的上端通過螺釘連接有電機2-3，電機2-3的轉軸上焊接連接有轉盤2-2，中間板1-1的右端通過螺釘連接有槽桿架2-8，槽桿架2-8的上端焊接連接有槽桿2-7，槽桿2-7上設置有滑槽，連桿2-4的右端焊接有滑柱2-6，滑柱2-6插在槽桿2-7上的滑槽內，連桿2-4的左端鉸接在轉盤2-2的邊緣位置，電機2-3轉動時通過連桿2-4帶動滑柱2-6在槽桿2-7上滑動，方桿2-5固定連接在連桿2-4的中間；

所述的張角調節組件3包括短柱座3-1、短柱3-2、圓桿3-3、滑塊i3-4和滑塊ii3-9，滑塊i3-4和滑塊ii3-9設置在滑道桿1-2上，滑塊i3-4和滑塊ii3-9的上端均轉動連接有短柱座3-1，短柱座3-1的上端焊接連接有兩個短柱3-2，兩個短柱3-2之間通過螺紋連接有圓桿3-3；

所述的劃水組件4包括滑套4-1、擺桿4-2和擺桿槽4-3，滑套4-1插在方桿2-5上，滑套4-1上設置有緊固螺釘，滑套4-1上的緊固螺釘用來固定滑套4-1，滑套4-1的兩端通過球鉸鏈連接有擺桿4-2，擺桿4-2上設置有擺桿槽4-3，兩個圓桿3-3均插在擺桿槽4-3內，圓桿3-3與擺桿槽4-3間隙配合。

所述的架板組件1還包括邊架桿1-4、固定滑塊1-5和橡膠墊片1-6，中間板1-1的兩端通過焊接連接有邊架桿1-4，邊架桿1-4與中間板1-1垂直，固定滑塊1-5的上端設置有對應邊架桿1-4的槽，每個邊架桿1-4的兩端均插有固定滑塊1-5，固定滑塊1-5的上端設置有緊固螺釘，固定滑塊1-5上的緊固螺釘用來固定固定滑塊1-5，固定滑塊1-5的下端粘有橡膠墊片1-6，每個邊架桿1-4上的兩個固定滑塊1-5可以夾在長方形魚缸的上端，從而將架板組件1固定在長方形魚缸的上端。

所述的張角調節組件3還包括雙螺紋螺桿3-5、l形板3-6、限位板3-7、手撥輪3-8和轉動座3-10，轉動座3-10包括上柱3-10-1和下套3-10-2，下套3-10-2中間設置有軸承孔，軸承外圈焊接在軸承孔內，上柱3-10-1焊接在軸承的內圈上，滑塊i3-4和滑塊ii3-9的上端均焊接有下套3-10-2，上柱3-10-1的上端均焊接有短柱座3-1，滑塊i3-4和滑塊ii3-9上通過螺釘連接有l(wèi)形板3-6，雙螺紋螺桿3-5上一半為順時針螺紋，雙螺紋螺桿3-5上另一半為逆時針螺紋，手撥輪3-8焊接在雙螺紋螺桿3-5的中間，手撥輪3-8用來轉動雙螺紋螺桿3-5，兩個限位板3-7間隙配合連接在雙螺紋螺桿3-5的兩端，兩個限位板3-7與手撥輪3-8貼合，兩個限位板3-7通過螺釘連接在中間板1-1的中間，兩個限位板3-7的作用是將手撥輪3-8限制在中間板1-1的中間位置，雙螺紋螺桿3-5通過螺紋與兩個l形板3-6配合，雙螺紋螺桿3-5轉動時可以帶動兩個l形板3-6做相向運動或背離運動，兩個l形板3-6在雙螺紋螺桿3-5上關于手撥輪3-8對稱設置，滑塊i3-4和滑塊ii3-9的下端設置有對應梯形滑道1-3的梯形槽，滑塊i3-4和滑塊ii3-9通過梯形槽滑動連接在梯形滑道1-3上。

所述的劃水組件4還包括插柱4-4、插套4-5和門字件4-6，擺桿4-2的下端焊接有插套4-5，插套4-5為空心結構，插套4-5上設置有緊固螺釘，插套4-5上的緊固螺釘用來固定插柱4-4，門字件4-6上設置有緊固螺釘，門字件4-6上的緊固螺釘用來固定連接劃水板組件5，同時門字件4-6上的緊固螺釘可以調整劃水板組件5的吃水深度，門字件4-6上焊接有插柱4-4，插柱4-4插在插套4-5內，插柱4-4可以沿其軸線在插套4-5內轉動。

所述的劃水板組件5包括轉板5-1、轉板軸5-2和轉板架5-3，轉板5-1上設置有轉板軸5-2，轉板軸5-2的上下兩端均轉動連接在轉板架5-3上，轉板軸5-2的上端穿過轉板架5-3，轉板架5-3的上端設置有固定轉板軸5-2的緊固螺釘，轉板架5-3固定連接在門字件4-6上，轉板5-1沿轉板軸5-2轉動不同位置時可以調整轉板5-1的劃水面積。

本發明一種長方形玻璃魚缸用促魚游動裝置的工作原理：使用裝置時，每個邊架桿1-4上的兩個固定滑塊1-5可以夾在長方形魚缸的上端，從而將架板組件1固定在長方形魚缸的上端；開啟電機時，電機2-3轉動時通過連桿2-4帶動滑柱2-6在槽桿2-7上滑動，方桿2-5也隨之做橢圓運動，方桿2-5帶動滑套4-1運動，滑套4-1通過兩個球鉸鏈帶動擺桿4-2劃水，圓桿3-3起到了支撐擺桿4-2作用，將滑套4-1滑動至方桿2-5上端時，可以將兩個擺桿4-2的角度調小，兩個擺桿4-2下端的距離也隨之變小，將滑套4-1滑動至方桿2-5下端時，可以將兩個擺桿4-2的角度調大，兩個擺桿4-2下端的距離也隨之變大，這樣就可以調整兩個擺桿4-2之間的距離和擺桿4-2下端的高度，適應不同魚缸；雙螺紋螺桿3-5轉動時可以帶動兩個l形板3-6做相向運動或背離運動，從而帶動滑塊i3-4和滑塊ii3-9做相向運動或背離運動，滑塊i3-4和滑塊ii3-9帶動兩個圓桿3-3做相向運動或背離運動，兩個圓桿3-3也可以調整兩個擺桿4-2之間的距離和擺桿4-2下端的高度；轉板5-1沿轉板軸5-2轉動不同位置時可以調整轉板5-1的劃水面積；門字件4-6上的緊固螺釘用來固定連接劃水板組件5，同時門字件4-6上的緊固螺釘可以調整劃水板組件5的吃水深度。

當然，上述說明并非對本發明的限制，本發明也不僅限于上述舉例，本技術領域的普通技術人員在本發明的實質范圍內所做出的變化、改型、添加或替換，也屬于本發明的保護范圍。
