本實用新型涉及的是物理農業增產技術領域，尤其涉及一體式手持種子磁化裝置。

背景技術：

現代物理農業工程是指用磁處理和光、電、聲、熱、微波及轄射等物理新技術處理動植物的新型技術工程,通過物理手段改善動植物品質,用以達到增產或提高品質的目的。伴隨著當代科技的發展,在農業生產活動中已經越來越多的采用物理方法去處理農作物種子,達到高產、優質的目的,并帶來了比較高的經濟效益。許多國內外研宄表明:應用各種物理方法在特定條件下在種子播種前進行處理,可以使種子的活力增加、種子發芽率提高、種子的抗逆能力增強、提高農產品的品質和產量。種子的磁化處理即是播前處理的一種有效方法。種子磁化后可在短時間內保持微磁性,具有微磁性的種子可將土壤中的鐵磁性物質吸引到種子周邊環境中,利于種苗后期的健壯生長。土壤中的鐵、鋅、鎂、鉬等都是植物生長必須的微量元素,足夠的微量元素為日后植株的生長和豐產奠定了富足的物質基礎。磁處理技術具有生理損傷小、操作簡單、快速有效等特點,廣泛應用于農業研宄與農業生產。

在播種前用磁場對種子進行磁化處理,還能夠激發種子中酶的活力,改善種子及幼苗素質,使其根系發達、增強抗病蟲害能力;改善作物的新陳代謝功能,提高吸收水、肥的能力,使其穩健生長,以達到作物增產的目的。在農業科學領域內磁場和磁化水處理農作物及其產生的生物效應己引起人們的廣泛關注,據報道,磁場處理或磁化水灌溉能促進農作物的種子萌發、植株生長并可增加產量、改進品質。

經過一定實驗表明,如用0.5~0.6T的磁場處理小麥種子后,小麥出苗率增加,長勢好,結穗多,比對照組增產20%以上。用磁場處理大麥、甜菜、玉米和花生種子后,也會得到提高產量的效果。

如中國專利授權公告號 CN2303438種子磁化機的專利利用永久磁鐵，并且大部分利用種子重力經過磁場，如中國專利授權公告號授權公告號 CN2604856的專利種子磁化處理機都有入料口、磁化箱、支架、出料口、電路控制箱等，這樣投送種子很費力，磁場作用時間少、磁場為固定式永磁場或固定式電磁場等問題，為解決以上技術問題，提出脈沖電磁場、控制作用時間、磁場也可以和種子做相對運動的技術方案。

技術實現要素：

本實用新型針對以上技術問題，具體發明內容如下：

一體式手持種子磁化裝置，該裝置主要由電源線、手柄、電源開關、電磁發生器、處理器、指示燈組成，手柄上部有電源開關和指示燈，電磁發生器位于手柄內部，手柄后部有電源輸入接口，處理器由負載線圈、絕緣膠布和支撐桿組成，負載線圈由導線順序纏繞在支撐桿上形成，絕緣膠布在纏繞在負載線圈的外圍，構成處理器，電磁發生器分別連接負載線圈、電源開關、指示燈和電源線。

進一步，電磁發生器由微處理器電路單元、PWM光電隔離電路單元PWM驅動電路單元、PWM功放電路單元和系統電源電路單元組成，微處理器電路單元連接系統電源電路單元和PWM光電隔離電路單元，PWM光電隔離電路單元連接PWM驅動電路單元，PWM驅動電路單元連接PWM功放電路單元，PWM功放電路單元連接負載線圈。

進一步，所述的電磁發生器，通過電源線將220v市電接入到電源輸入接口，連接電源開關，電源開關連接系統電源電路單元，系統電源電路單元為微處理器電路單元、PWM光電隔離電路單元、PWM驅動電路單元、PWM功放電路單元提供工作電源，并且工作指示燈亮，微處理器電路單元，上電啟動，通過事先編好的軟件，輸出PWM信號至PWM光電隔離電路單元，至PWM驅動電路單元，再至PWM功放電路單元進行功率放大，將合適的PWM信號，通過PWM功放電路單元送至負載線圈，在負載線圈中產生交變變頻磁場，將負載線圈中的種子磁化。

進一步，負載線圈中的波形，是交變脈沖波。

進一步，通過軟件編程的方法，可以實現負載線圈的頻率設定，變化范圍設定為1Hz-1000Hz，中間任意點頻率范圍。

進一步，通過軟件編程的方法，可以實現負載線圈的頻率設定負載的頻率變化范圍設定為1Hz-1000Hz，中間任意兩點頻率范圍，掃描周期為0.1至1秒。

技術效果：

1、該裝置可以方便的將磁場作用于裝有種子的容器或包裝物內，使內部種子得到磁化。

2、該裝置移動方便，不用傾倒種子、移動或搬用種子，省工省時。

3、該裝置可以方便的移動，使得種子和磁場做相對運動，較好的磁化種子，同時作用時間也好控制。

4、該裝置方便的更改輸出頻率。

附圖說明

圖1是一體式手持種子磁化裝置結構示意圖。

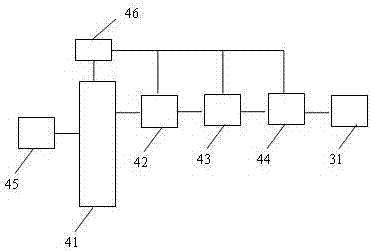

圖2是一體式手持種子磁化裝置電磁發生器工作原理圖。

圖3是一體式手持種子磁化裝置電磁發生器與各部件連接圖。

圖4是一體式手持種子磁化裝置處理器剖面圖。

附圖標記說明：

10-電源線、11-手柄、12-電源開關、13-指示燈、14-電源輸入接口；

40-電磁發生器；

30-處理器、31-負載線圈、32-支撐桿、33-絕緣膠布；

41-微處理器電路單元、42-PWM光電隔離電路單元、43-PWM驅動電路單元、44-PWM功放電路單元、46-系統電源電路單元。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅用以解釋本實用新型，并不用于限定本實用新型。

選取內徑0.75mm²導線200米，順序纏繞在直徑0.5米的鐵圈上，大概120圈，負載線圈制成，然后負載線圈的外圍纏繞絕緣膠布，負載線圈通過手柄內部連接電磁發生器的PWM功放電路單元。

電磁發生器通過電源線將220v市電接入電源開關，然后給系統電源電路單元供電，系統電源電路單元給微處理器電路單元、PWM光電隔離電路單元PWM驅動電路單元給PWM功放電路單元工作供電源，并且工作指示燈亮，微處理器電路單元，上電啟動，通過事先編好的軟件，輸出PWM信號至PWM光電隔離電路單元，至PWM驅動電路單元，再至PWM功放電路單元進行功率放大，將合適的PWM信號，通過PWM功放電路輸出端送至負載線圈，在負載線圈中產生脈沖交變變頻磁場，

通過將處理器套在裝有種子的容器或包裝物的外圍，可以方便的使種子磁化，不用傾倒種子、移動或搬用種子，省工省時，同時可以移動線圈方便的使種子和線圈做相對運動，方便的控制作用時間，以及相應的移動速度，更好的磁化種子。

進一步，負載線圈中的波形，是交變脈沖波。

進一步，通過軟件編程的方法，可以實現負載線圈的頻率設定，變化范圍設定為1Hz-1000Hz，中間任意點頻率范圍。

進一步，通過軟件編程的方法，可以實現負載線圈的頻率設定負載的頻率變化范圍設定為1Hz-1000Hz，中間任意兩點頻率范圍，掃描周期為0.1至1秒。
