本實用新型涉及農業技術領域，具體為一種具有保溫功能的蔬菜種植大棚。

背景技術：

隨著高分子聚合物－聚氯乙烯、聚乙烯的產生，塑料薄膜廣泛應用于農業。日本及歐美國家于50年代初期應用溫室薄膜覆蓋溫床獲得成功，隨后又覆蓋小棚及溫室也獲得良好效果。我國于1955年秋引進聚氯乙烯農用薄膜，首先在北京用于小棚覆蓋蔬菜，獲得了早熟增產的效果。大棚原是蔬菜生產的專用設備，隨著生產的發展大棚的應用越加廣泛。當前大棚已用于盆花及切花栽培；果樹生產用于栽培葡萄、草莓、西瓜、甜瓜、桃及柑桔等；林業生產用于林木育苗、觀賞樹木的培養等；養殖業用于養蠶、養雞、養牛、養豬、魚及魚苗等。

目前大棚在冬季使用時需要對其進行保溫，但現在的大多數大棚保溫都由人工對大棚頂部進行鋪蓋保溫，這種保溫方式雖然有保溫效果，但需要人工鋪蓋，工作效率低，所以需要一種具有保溫功能的蔬菜種植大棚。

技術實現要素：

(一)解決的技術問題

針對現有技術的不足，本實用新型提供了一種具有保溫功能的蔬菜種植大棚，解決了人工對大棚保溫效率低的問題。

(二)技術方案

為實現以上目的，本實用新型通過以下技術方案予以實現：一種具有保溫功能的蔬菜種植大棚，包括棚體，所述棚體的頂部固定連接有棚頂，所述棚體與棚頂的連接處固定連接有橫梁，所述橫梁的表面固定連接有底座，所述底座的上表面固定連接有電機，所述電機的輸出軸通過聯軸器固定連接有轉軸，所述轉軸的表面固定連接有滾筒，所述橫梁的底部固定連接有連接塊，所述連接塊的內部滑動連接有滑塊。

所述滑塊的底部固定連接有滑竿，所述棚體的兩側均固定連接有導軌，所述導軌的內部滑動連接有滑動軸承，所述滑動軸承的內圈與滑竿的表面固定連接，所述滑竿的表面分別鉸接有第一保溫板、第二保溫板、第三保溫板和第N保溫板，所述第一保溫板、第二保溫板、第三保溫板和第N保溫板均首尾鉸接，所述第一保溫板、第二保溫板、第三保溫板和第N保溫板的兩端均固定連接有彈簧。

所述棚體的內頂壁固定連接有支撐塊，所述支撐塊的內部固定連接有轉動軸承，所述轉動軸承的內圈固定連接有連接桿，所述連接桿的表面固定連接有保溫膜。

優選的，所述滾筒的長度大于滑塊的長度，所述滾筒的兩端呈斜線形狀，所述滑塊呈梯形狀。

優選的，所述保溫膜的頂部固定連接有拉桿，所述拉桿的長度等于保溫膜的長度。

優選的，所述棚頂的寬度等于棚體的寬度，所述棚頂成三角形狀。

優選的，所述滑塊的表面固定連接有繩索，所述繩索的一端與滾筒的表面固定連接。

優選的，所述橫梁的表面固定連接有固定塊，所述固定塊的表面固定連接有導向桿，所述導向桿的表面與繩索的表面滑動連接。

(三)有益效果

本實用新型提供了一種具有保溫功能的蔬菜種植大棚，具備以下有益效果：

(1)、該具有保溫功能的蔬菜種植大棚，通過設置第一保溫板、第二保溫板、第三保溫板和第N保溫板均首尾鉸接，達到了對棚體頂部進行保溫的效果，通過設置連接桿表面固定連接的保溫膜，達到了對棚體側面進行保溫的效果。

(2)、該具有保溫功能的蔬菜種植大棚，通過設置第一保溫板、第二保溫板、第三保溫板和第N保溫板的兩端均與彈簧固定連接，能夠使保溫板在不使用時自動收回，通過設置導向桿，能夠有效避免繩索出現與橫梁之間進行摩擦的問題，通過設置拉桿，能夠有效增強保溫膜在連接桿表面的轉動連接，通過設置滑竿帶動滑動軸承在導軌內滑動，能夠有效降低滑竿與導軌之間的摩擦系數，從而有效的解決了人工對大棚保溫效率低的問題。

附圖說明

圖1為本實用新型結構示意圖；

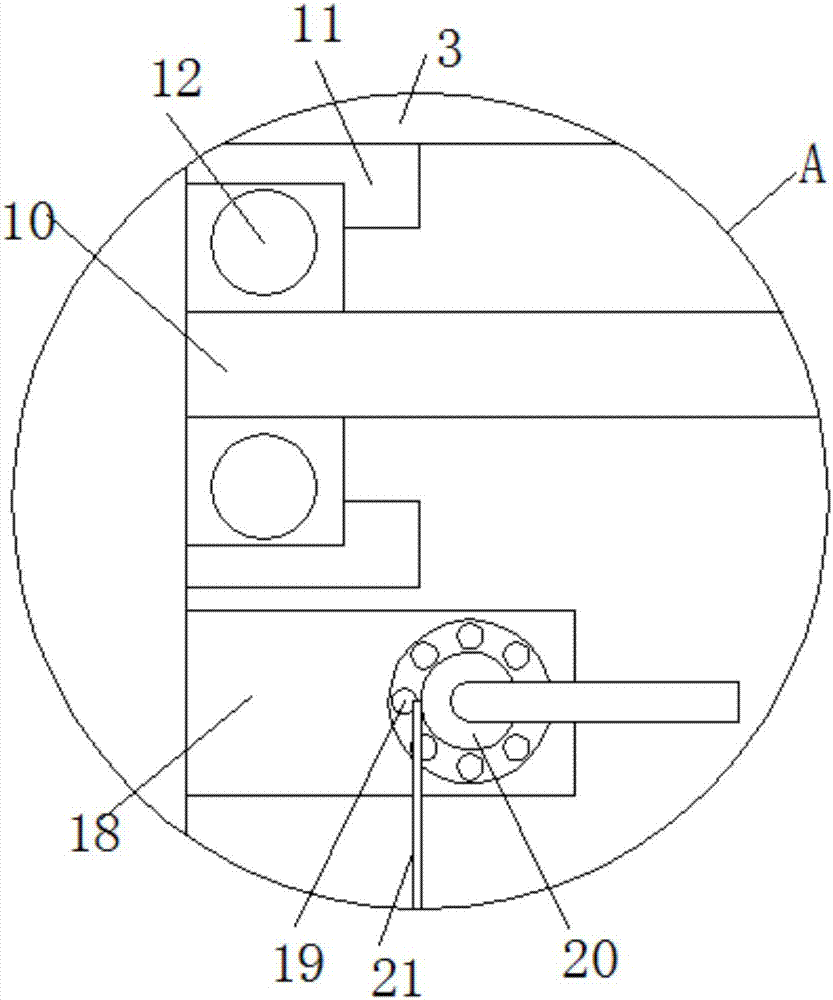

圖2為本實用新型圖1中A處放大圖；

圖3為本實用新型圖1中B處放大圖；

圖4為本實用新型保溫板結構側視圖。

圖中：1棚體、2棚頂、3橫梁、4底座、5電機、6轉軸、7滾筒、8連接塊、9滑塊、10滑竿、11導軌、12滑動軸承、13第一保溫板、14第二保溫板、15第三保溫板、16第N保溫板、17彈簧、18支撐塊、19轉動軸承、20連接桿、21保溫膜、22拉桿、23繩索、24固定塊、25導向桿。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供一種技術方案：一種具有保溫功能的蔬菜種植大棚，包括棚體1，棚體1的頂部固定連接有棚頂2，棚頂2的寬度等于棚體1的寬度，棚頂2成三角形狀，防止棚頂2滯留積留物，棚體1與棚頂2的連接處固定連接有橫梁3，橫梁3的表面固定連接有固定塊24，固定塊24的表面固定連接有導向桿25，導向桿25的表面與繩索23的表面滑動連接，通過設置導向桿25，能夠有效避免繩索23出現與橫梁3之間進行摩擦的問題，橫梁3的表面固定連接有底座4，底座4的上表面固定連接有電機5，電機5的輸出軸通過聯軸器固定連接有轉軸6，轉軸6的表面固定連接有滾筒7，橫梁3的底部固定連接有連接塊8，連接塊8的內部滑動連接有滑塊9，滾筒7的長度大于滑塊9的長度，滾筒7的兩端呈斜線形狀，方便對繩索23進行收放，滑塊9呈梯形狀，滑塊9的表面固定連接有繩索23，繩索23的一端與滾筒7的表面固定連接。

滑塊9的底部固定連接有滑竿10，棚體1的兩側均固定連接有導軌11，導軌11的內部滑動連接有滑動軸承12，滑動軸承12的內圈與滑竿10的表面固定連接，通過設置滑竿10帶動滑動軸承12在導軌11內滑動，能夠有效降低滑竿10與導軌11之間的摩擦系數，滑竿10的表面分別鉸接有第一保溫板13、第二保溫板14、第三保溫板15和第N保溫板16，第一保溫板13、第二保溫板14、第三保溫板15和第N保溫板16均首尾鉸接，通過設置第一保溫板13、第二保溫板14、第三保溫板15和第N保溫板16均首尾鉸接，達到了對棚體1頂部進行保溫的效果，第一保溫板13、第二保溫板14、第三保溫板15和第N保溫板16的兩端均固定連接有彈簧17，通過設置第一保溫板13、第二保溫板14、第三保溫板15和第N保溫板16的兩端均與彈簧17固定連接，能夠使保溫板在不使用時自動收回。

棚體1的內頂壁固定連接有支撐塊18，支撐塊18的內部固定連接有轉動軸承19，轉動軸承19的內圈固定連接有連接桿20，通過設置連接桿20表面固定連接的保溫膜21，達到了對棚體1側面進行保溫的效果，連接桿20的表面固定連接有保溫膜21，保溫膜21的頂部固定連接有拉桿22，拉桿22的長度等于保溫膜21的長度，通過設置拉桿22，能夠有效增強保溫膜21在連接桿20表面的轉動連接，從而有效的解決了人工對大棚保溫效率低的問題。

綜上所述，該具有保溫功能的蔬菜種植大棚，通過設置第一保溫板13、第二保溫板14、第三保溫板15和第N保溫板16均首尾鉸接，達到了對棚體1頂部進行保溫的效果，通過設置連接桿20表面固定連接的保溫膜21，達到了對棚體1側面進行保溫的效果，通過設置第一保溫板13、第二保溫板14、第三保溫板15和第N保溫板16的兩端均與彈簧17固定連接，能夠使保溫板在不使用時自動收回，通過設置導向桿25，能夠有效避免繩索23出現與橫梁3之間進行摩擦的問題，通過設置拉桿22，能夠有效增強保溫膜21在連接桿20表面的轉動連接，通過設置滑竿10帶動滑動軸承12在導軌11內滑動，能夠有效降低滑竿10與導軌11之間的摩擦系數，從而有效的解決了人工對大棚保溫效率低的問題。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下。由語句“包括一個......限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素”。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
