本實用新型涉及播種機技術領域，具體為一種智能農業用播種機。

背景技術：

智能農業或稱工廠化農業，是指在相對可控的環境條件下，采用工業化生產，實現集約高效可持續發展的現代超前農業生產方式，就是農業先進設施與陸地相配套、具有高度的技術規范和高效益的集約化規模經營的生產方式。

播種機以作物種子為播種對象的種植機械，用于某類或某種作物的播種機，常冠以作物種類名稱，如谷物條播機、玉米穴播機、棉花播種機、牧草撒播機等，種機種植的對象是作物的種子或制成丸粒狀的包衣種子，它按播種方式可分為真空種子播種機撒播機、條播機和穴播機三類，五十年代開始大量發展的各類型精密播種機，能精確控制播種量、穴距和播深，七十年代開始發展的氣力排種精密播種機，其排種器，氣吸式、氣壓式或氣吹式，利用正壓或負壓氣流按一定的間隔排出一列種子，實現單粒精密穴播，與傳統的機械式排種器相比，具有播量精確、不傷種子等特點，此外還有一種機械式精密排種器，為帶施肥裝置的懸掛式六行中耕作物播種機，能用于大豆、玉米和高粱等中耕作物的條播和穴播。

但是目前市場上的農業用播種機，在使用的過程中，難以對種子進行篩選，從而不便于進行播種，不便于使用者使用的同時也降低了農業用播種機的使用效率，從而也影響了作物的正常生長。

技術實現要素：

（一）解決的技術問題

針對現有技術的不足，本實用新型提供了一種智能農業用播種機，解決了智能農業用播種機不便于播種的問題。

（二）技術方案

為實現以上目的，本實用新型通過以下技術方案予以實現：一種智能農業用播種機，包括底座，所述底座的頂部固定安裝有箱體，所述箱體的頂部連通有出料管，所述出料管遠離箱體底部的一端貫穿底座并延伸至底座的下方。

所述箱體內腔的頂部固定安裝有電機，所述電機的輸出軸固定安裝有轉盤，所述轉盤的外圈固定安裝有四個轉桿，所述箱體內腔的兩側均固定安裝有滑軌，所述滑軌的滑槽內滑動連接有與滑槽相適配的滑桿，且兩個滑桿遠離滑軌的一端通過殼體固定連接，所述滑桿的底部固定安裝有彈簧桿，所述彈簧桿的底部與箱體內腔的底部固定連接，所述殼體的頂部固定安裝有支桿，所述支桿的頂部通過轉軸活動連接有滑輪，所述滑輪的頂部與轉桿的表面接觸，所述殼體的內部固定安裝有過濾網，所述電機與外設的控制器電性連接。

優選的，所述底座底部的兩側均固定安裝有支撐腿，所述支撐腿的底部通過轉軸活動連接有滾輪。

優選的，所述滾輪的表面固定安裝有防滑板，所述防滑板的數量為六個，且六個防滑板均勻分布于滾輪的表面。

優選的，所述箱體的頂部通過合頁活動連有箱門，所述箱門的頂部固定安裝有把手。

優選的，所述底座的右側固定安裝有豎桿，所述豎桿的頂部固定安裝有推手。

優選的，所述推手的表面套設有膠皮套，所述膠皮套的表面開設有防滑紋。

（三）有益效果

本實用新型提供了一種智能農業用播種機。具備以下有益效果：

（1）、該智能農業用播種機，通過對箱體的改良，在電機、轉盤、轉桿、滑軌、滑桿、殼體、彈簧桿、支桿、滑輪和過濾網的作用下，達到了對種子進行篩選的效果，從而也方便了播種的操作，從而使播種的種子大小均勻，以此便于植物的正常生長，同時也提高了農業用播種機的使用效率。

（2）、該智能農業用播種機，通過對支撐腿、滾輪、防滑板、推手和膠皮套的設置，達到了便于對播種機進行移動的效果，方便了使用者使用的同時也提高了農業用播種機的使用效率。

附圖說明

圖1為本實用新型結構示意圖；

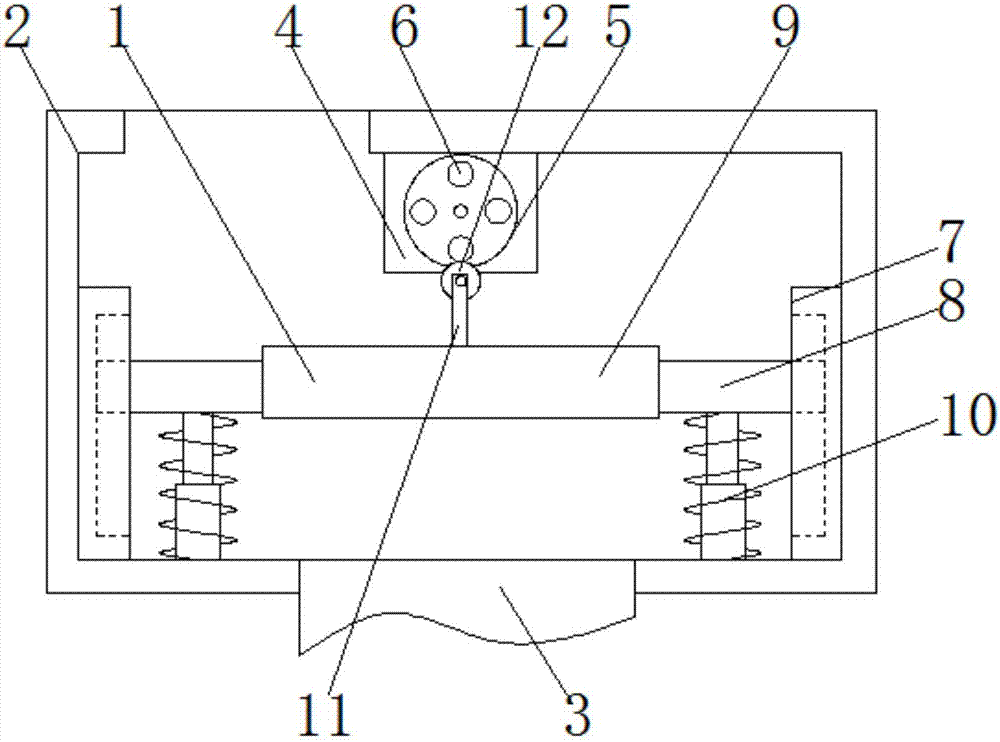

圖2為本實用新型箱體的結構示意圖；

圖3為本實用新型殼體的結構示意圖。

圖中：1底座、2箱體、3出料管、4電機、5轉盤、6轉桿、7滑軌、8滑桿、9殼體、10彈簧桿、11支桿、12滑輪、13過濾網、14支撐腿、15滾輪、16防滑板、17箱門、18把手、19豎桿、20推手、21膠皮套。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種智能農業用播種機，包括底座1，底座1底部的兩側均固定安裝有支撐腿14，支撐腿14的底部通過轉軸活動連接有滾輪15，滾輪15的表面固定安裝有防滑板16，滾輪15和防滑板16的設置，達到了方便對播種機進行移動的效果，防滑板16的數量為六個，且六個防滑板16均勻分布于滾輪15的表面，底座1的右側固定安裝有豎桿19，豎桿19的頂部固定安裝有推手20，推手20的表面套設有膠皮套21，膠皮套21的表面開設有防滑紋，推手20和膠皮套21的設置，達到了方便對播種機進行推動的效果，底座1的頂部固定安裝有箱體2，箱體2的頂部通過合頁活動連有箱門17，箱門17的頂部固定安裝有把手18，箱門17和把手18的設置，達到了方便對種子進行取放的效果，箱體2的頂部連通有出料管3，出料管3遠離箱體2底部的一端貫穿底座1并延伸至底座1的下方。

箱體2內腔的頂部固定安裝有電機4，電機4的輸出軸固定安裝有轉盤5，轉盤5的外圈固定安裝有四個轉桿6，箱體2內腔的兩側均固定安裝有滑軌7，滑軌7的滑槽內滑動連接有與滑槽相適配的滑桿8，且兩個滑桿8遠離滑軌7的一端通過殼體9固定連接，滑桿8的底部固定安裝有彈簧桿10，彈簧桿10的底部與箱體2內腔的底部固定連接，彈簧桿10的設置，達到了對滑桿8進行復位的效果，殼體9的頂部固定安裝有支桿11，支桿11的頂部通過轉軸活動連接有滑輪12，滑輪12的頂部與轉桿6的表面接觸，殼體9的內部固定安裝有過濾網13，電機4與外設的控制器電性連接，外設控制器的型號為MAM-200。

當智能農業用播種機使用時，操作外設的控制器，控制電機4工作，電機4帶動轉盤5上的轉桿6進行轉動，從而對支桿11上的滑輪12進行擊打，以此實現對殼體9的震動，從而實現了對種子的篩選播種。

綜上所述，該智能農業用播種機，通過對箱體2的改良，在電機4、轉盤5、轉桿6、滑軌7、滑桿8、殼體9、彈簧桿10、支桿11、滑輪12和過濾網13的作用下，達到了對種子進行篩選的效果，從而也方便了播種的操作，從而使播種的種子大小均勻，以此便于植物的正常生長，同時也提高了農業用播種機的使用效率。

并且，通過對支撐腿14、滾輪15、防滑板16、推手20和膠皮套21的設置，達到了便于對播種機進行移動的效果，方便了使用者使用的同時也提高了農業用播種機的使用效率。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下。由語句“包括一個......限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素”。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
