本實用新型是一種新型折疊式刮糞板，屬于刮糞板設備技術領域。

背景技術：

現代化的牛舍飼養是當今國際流行和不斷發展的奶牛養殖模式，奶牛在牛舍內自由采食、飲水、休息。

現有技術公開了申請號為201320011441.2的一種折疊式刮糞板，該實用新型提供了一種折疊式刮糞板，包括刮板底座、兩塊刮板，所述刮板立于刮板底座上并于各刮板的一端通過銷軸與刮板底座連接，所述刮板底座兩端設有鏈條槽，鏈條槽卡設鏈條，由驅動裝置提供動力通過鏈條帶動折疊刮板運動。本實用新型可自動實現刮板的張合動作，當刮板回程狀態時刮板折疊，車輛和奶牛方便通過，結構簡單，故障率低，易損件較少，無需經常更換易損件。但該實用新型摩擦不夠時無法進行張合。

技術實現要素：

針對現有技術存在的不足，本實用新型目的是提供一種新型折疊式刮糞板，以解決摩擦不夠時無法進行張合的問題。

為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種新型折疊式刮糞板，其結構包括主機、鏈條、轉角輪、折疊刮糞板，所述主機與鏈條固定連接，所述鏈條與轉角輪固定連接，所述轉角輪與折疊刮糞板固定連接，所述折疊刮糞板由底板、鏈條槽、固定座、張合動力裝置、刮板組成，所述底板兩端固定裝設有鏈條槽，所述底板中間與固定座固定連接，所述固定座固定裝設有張合動力裝置，所述張合動力裝置與刮板固定連接。

進一步地，所述鏈條槽與鏈條固定連接。

進一步地，所述張合動力裝置由電機、輸出軸、齒輪組、轉軸、軸承組成。

進一步地，所述電機固定裝設有輸出軸，所述輸出軸與齒輪組固定連接，所述齒輪組與轉軸固定連接，所述轉軸與軸承固定連接。

進一步地，所述轉軸與刮板固定連接，所述軸承與固定座固定連接。

進一步地，所述刮板為長條狀。

進一步地，所述齒輪組有四個齒輪，保證左右兩個齒輪運動方向一致。

本實用新型設有張合動力裝置，能夠自動張合掛板，避免摩擦不夠無法張合的情況，自動程度高，實用性強，具有推廣性。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本實用新型的其它特征、目的和優點將會變得更明顯：

圖1為本實用新型一種新型折疊式刮糞板的結構示意圖；

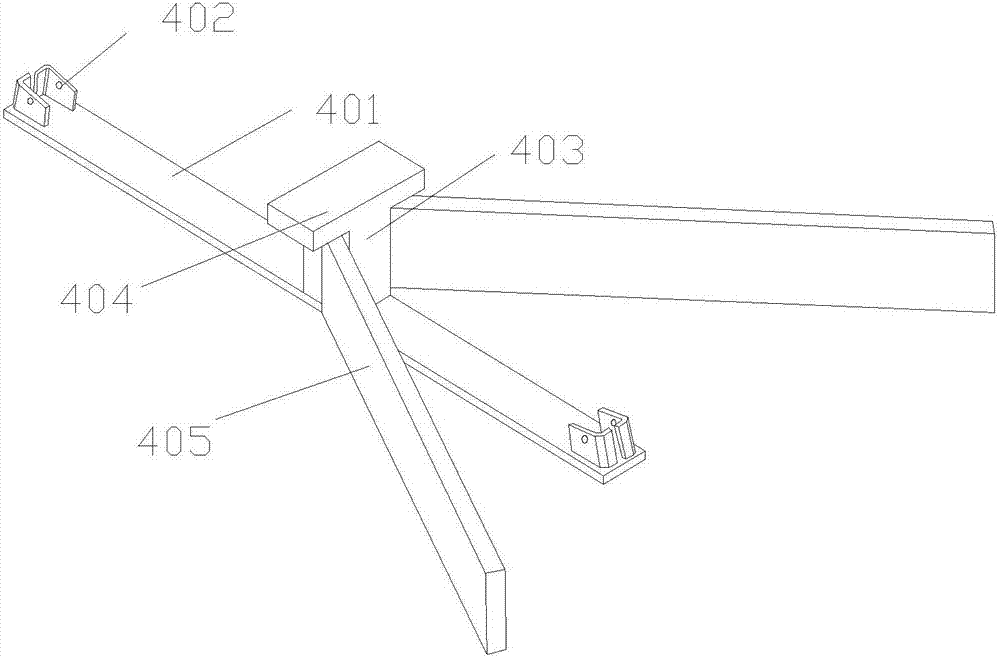

圖2為本實用新型的折疊刮糞板結構示意圖；

圖3為本實用新型的張合動力裝置結構示意圖。

圖中：主機-1、鏈條-2、轉角輪-3、折疊刮糞板-4、底板-401、鏈條槽-402、固定座-403、張合動力裝置-404、刮板-405、電機-406、輸出軸-407、齒輪組-408、轉軸-409、軸承-410。

具體實施方式

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

請參閱圖1、圖2和圖3，本實用新型提供一種技術方案：一種新型折疊式刮糞板，其結構包括主機1、鏈條2、轉角輪3、折疊刮糞板4，所述主機1與鏈條2固定連接，所述鏈條2與轉角輪3固定連接，所述轉角輪3與折疊刮糞板4固定連接，所述折疊刮糞板4由底板401、鏈條槽402、固定座403、張合動力裝置404、刮板405組成，所述底板401兩端固定裝設有鏈條槽402，所述底板401中間與固定座403固定連接，所述固定座403固定裝設有張合動力裝置404，所述張合動力裝置404與刮板405固定連接，所述鏈條槽402與鏈條2固定連接，所述張合動力裝置404由電機406、輸出軸407、齒輪組408、轉軸409、軸承410組成，所述電機406固定裝設有輸出軸407，所述輸出軸407與齒輪組408固定連接，所述齒輪組408與轉軸409固定連接，所述轉軸409與軸承410固定連接，所述轉軸409與刮板405固定連接，所述軸承410與固定座403固定連接。

在進行使用時，啟動主機1使鏈條2帶動折疊刮糞板4進行刮糞，通過啟動電機406，齒輪組408帶動轉軸409，使刮板405進行張合。

例如在牛圈中，將折疊刮糞板4放置在糞溝，啟動主機1，鏈條2帶動折疊刮糞板4沿鏈條2進行刮糞，開始時驅動電機406使刮板405張開，回程時驅動電機406使刮板405合并。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點,對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
