本實用新型涉及一種飲水裝置，具體是一種用于林下養殖土雞的飲水裝置。

背景技術：

在大量飼養家禽類時，需要用到適宜于群養家禽的飲水裝置，飲水裝置系統由集裝箱及其運輸工具所組成。在集裝箱內裝有足夠的家禽類飲用水，以供家禽養殖的需要。飲水是雞體水分的主要來源，及時給予雞充足的飲用水是保證雞的健康和正常生長發育的基本條件，飲用水在雞的消化和代謝過程中具有極其重要的作用，家禽類的飲用水不僅是營養物質吸收、轉化和代謝以及廢物排泄所必需的溶劑，而且是代謝過程中化學反應的介質，水直接參與化學反應，水具有合適的比熱容，對保持機體體溫恒定有著極其重要的意義。

在現有技術中，家禽類的飲水裝置都是將冷水直接供給，冷水直接供給給家禽類如土雞飲用，對家禽的身體健康不利，特別是在冬天，氣溫較低時，家禽直接飲用冷水容易生病，不利于家禽的生長發育，目前的飲水裝置加水時操作麻煩，不方便人們養殖土雞等家禽時加水，耗費人力，不利于推廣，同時，土雞等家禽飲用水量不方便查看，盲目多加水會造成飲用水的浪費，加水少時，土雞等家禽沒有足夠的飲用水不利于家禽的生長。

技術實現要素：

本實用新型的目的在于提供一種用于林下養殖土雞的飲水裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種用于林下養殖土雞的飲水裝置，包括飲水裝置本體，飲水裝置本體下部設有底部支撐板，飲水裝置本體上部設有集裝箱，集裝箱一側設有給水裝置，集裝箱下部一側設有連接給水裝置的出水管道，給水裝置包括給水臺、固定座和按壓裝置，固定座上部設有搖桿孔，搖桿孔內裝有搖桿，固定座一側設有給水臺，給水臺上部裝有按壓裝置，按壓裝置包括按壓桿、伸縮裝置和撓性密封圈，按壓桿上部設有搖桿安裝部，搖桿安裝部設有貫穿有搖桿的搖桿孔，給水臺內部設有裝有按壓桿的按壓桿通孔，按壓桿通孔下部設有伸縮裝置腔體，伸縮裝置腔體內部裝有設在按壓桿一端的伸縮裝置，伸縮裝置包括梯形部、伸縮彈簧和防護塊，飲水裝置本體內部設有進水管道，進水管道內裝有連接伸縮裝置腔體的進水管，進水管一端接有水管連接部，水管連接部下部接有橫向出水管，橫向出水管下部設有均勻排列的縱向出水管，縱向出水管下部接有飲水頭，飲水頭下部接有水槽連接部，水槽連接部中部設有水槽管道，水槽管道下部設有通過螺釘安裝在底部支撐板上的飲水槽本體，飲水槽本體包括飲水槽和中間安裝部。

作為本實用新型進一步的方案：所述底部支撐板底部設有滾輪。

作為本實用新型進一步的方案：所述按壓桿通孔上部裝有貫穿有搖桿的撓性密封圈。

作為本實用新型進一步的方案：所述按壓桿通孔上部裝有貫穿有搖桿的撓性密封圈。

作為本實用新型進一步的方案：所述進水管外側包覆有加熱層，縱向出水管上設有水閥。

作為本實用新型進一步的方案：所述中間安裝部設有均勻排列的螺紋孔，中間安裝部兩側設有飲水槽。

與現有技術相比，本實用新型的有益效果是：本實用新型結構簡單新穎，操作簡單方便，在氣溫低時可對飲用水進行加熱，有效避免了飲用水溫度過低不利于土雞的身體健康，加水后，在伸縮彈簧的作用下可自動復位，節省人力，同時，集裝箱與飲水槽的相互配合使用效果好，便于查看飲水量。

附圖說明

圖1為用于林下養殖土雞的飲水裝置的結構示意圖。

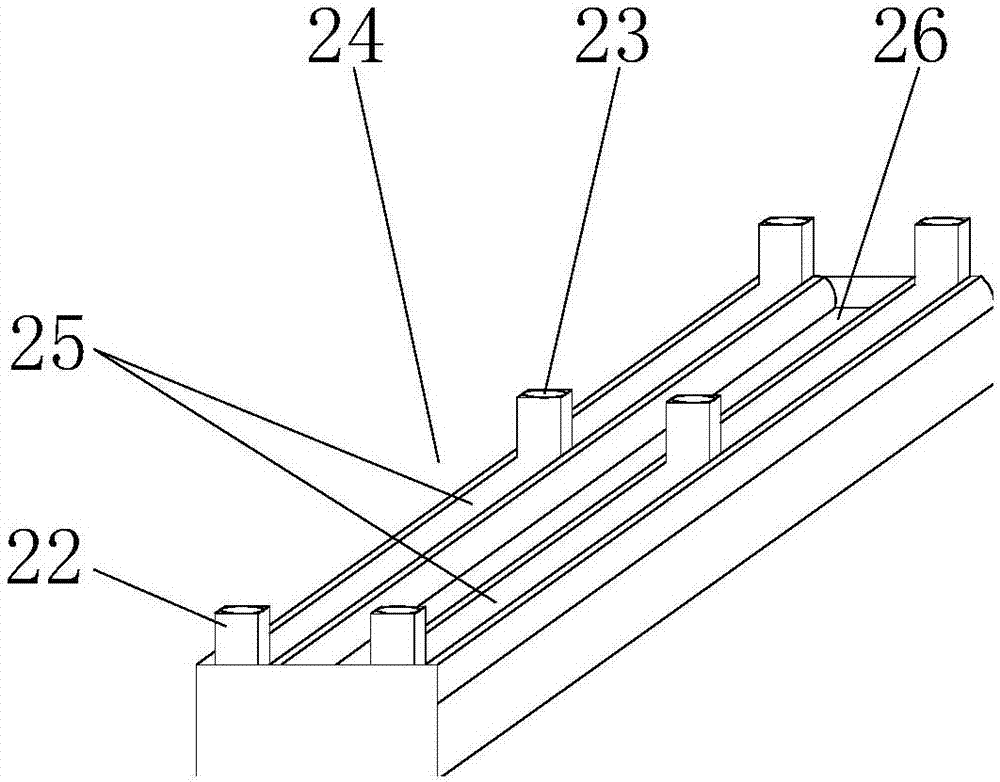

圖2為用于林下養殖土雞的飲水裝置的飲水槽本體結構示意圖。

圖3為用于林下養殖土雞的飲水裝置的飲水槽本體俯視圖。

圖中：1-飲水裝置本體、2-底部支撐板、3-滾輪、4-集裝箱、5-出水管道、6-給水臺、7-固定座、8-搖桿、9-按壓桿、10-撓性密封圈、11-搖桿安裝部、12-伸縮裝置腔體、13-梯形部、14-伸縮彈簧、15-防護塊、16-進水管、17-加熱層、18-水管連接部、19-橫向出水管、20-縱向出水管、21-飲水頭、22-水槽連接部、23-水槽管道、24-飲水槽本體、25-飲水槽、26-中間安裝部、27-螺紋孔。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1，本實用新型實施例中，一種用于林下養殖土雞的飲水裝置，包括飲水裝置本體1，飲水裝置本體1下部設有底部支撐板2，底部支撐板2底部設有滾輪3，飲水裝置本體1上部設有集裝箱4，集裝箱4一側設有給水裝置，集裝箱4下部一側設有連接給水裝置的出水管道5，給水裝置包括給水臺6、固定座7和按壓裝置，固定座7上部設有搖桿孔，搖桿孔內裝有搖桿8，固定座7一側設有給水臺6，給水臺6上部裝有按壓裝置，按壓裝置包括按壓桿9、伸縮裝置和撓性密封圈10，按壓桿9上部設有搖桿安裝部11，搖桿安裝部11設有貫穿有搖桿8的搖桿孔，給水臺6內部設有裝有按壓桿9的按壓桿通孔，按壓桿9通孔上部裝有貫穿有搖桿8的撓性密封圈10，按壓桿通孔下部設有伸縮裝置腔體12，伸縮裝置腔體12內部裝有設在按壓桿9一端的伸縮裝置，伸縮裝置包括梯形部13、伸縮彈簧14和防護塊15，梯形部13下部設有伸縮彈簧14，伸縮彈簧14一端固定在伸縮裝置腔體12下部，伸縮裝置腔體12下部設有防護塊15，飲水裝置本體1內部設有進水管道，進水管道內裝有連接伸縮裝置腔體12的進水管16，進水管16外側包覆有加熱層17，進水管16一端接有水管連接部18，水管連接部18下部接有橫向出水管19，橫向出水管19下部設有均勻排列的縱向出水管20，縱向出水管20上設有水閥，縱向出水管20下部接有飲水頭21，飲水頭21下部接有水槽連接部22，水槽連接部22中部設有水槽管道23，水槽管道23下部設有通過螺釘安裝在底部支撐板2上的飲水槽本體24，飲水槽本體24包括飲水槽25和中間安裝部26，中間安裝部26設有均勻排列的螺紋孔27，中間安裝部26兩側設有飲水槽25。

本實用新型結構新穎，運行穩定，本實用新型在使用時，首先在飲水裝置本體1上部的集裝箱4內裝足夠的家禽類飲用水，集裝箱4為透明塑料制成，方便查看飲水量，當飲水槽25內水量不足時，將搖桿8一端向下壓，搖桿8通過搖桿安裝部11裝有按壓桿9，搖桿安裝部11向下移動，搖桿安裝部11推動按壓桿9在按壓桿通孔內向下移動，按壓桿9下部設有伸縮裝置，伸縮裝置的梯形部13在伸縮裝置腔體12內向下移動，集裝箱4內的家禽飲用水由集裝箱4一側的出水管進入伸縮裝置腔體12內，伸縮裝置腔體12一側接有進水管16，進水管16外側包覆有加熱層，加熱層17內裝有通電的加熱絲，加熱層17可對家禽飲用水進行加熱，伸縮裝置腔體12的家禽引用水由進水管進入橫向出水管19，橫向出水管19下部設有均勻排列的縱向出水管20，打開縱向出水管20上設有的水閥，縱向出水管20內的家禽飲用水由縱向出水管20下部的飲水頭21進入水槽連接部22中部設有的水槽管道23，水槽管道23內的家禽飲用水進入飲水槽25，家禽等可從飲水槽本體24兩側的飲水槽25兩側飲水，飲水槽本體24下部設有滾輪3，移動方便，本實用新型結構簡單新穎，操作簡單方便，在氣溫低時可對飲用水進行加熱，有效避免了飲用水溫度過低不利于土雞的身體健康，加水后，在伸縮彈簧的作用下可自動復位，節省人力，同時，集裝箱與飲水槽的相互配合使用效果好，便于查看飲水量。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
