本實用新型涉及一種棉種智能精密播種機。

背景技術：

隨著經濟的發展，社會的進步，農業發展迅速，同時農業機械水平的需求日益增強。棉花作為南疆特色的種植物近年來被大面積種植；但一直以來精量播種是一個問題。但目前市場上流行的棉種播種裝置，精量播種效果不佳，因此，其可靠性，安全性，經濟性都很差。

技術實現要素：

本實用新型的目的在于提供一種棉種智能精密播種機，該裝置工作效率高，結構簡單，性能可靠，能大大降低棉種的消耗以及人力損耗。

本實用新型的目的是這樣實現的，一種棉種智能精密播種機，包括機架、開溝器、覆土器、排種通道、棉種箱、吸種盤、吸氣裝置、控制器、步進電機，在機架頂端中部豎向設置著與控制器相連的步進電機，步進電機轉軸下端安裝著四個吸種盤，四個吸種盤之間相互成90度角，四個吸種盤所構成的平面平行于地面，其中一個吸種盤置于機架后部的棉種箱正上方，與其成180度角的另一個吸種盤在排種通道正上方，排種通道豎向安裝在開溝器后方的機架上；每一個吸種盤均與吸氣裝置相連，機架后部下方設置著覆土器。

工作時，將機架固定于拖拉機上，播種機隨拖拉機運行，開溝器，將土壤開溝，控制器控制吸氣裝置，通過棉種箱正上方吸種盤從棉種箱內吸起一粒棉種，步進電機轉動，帶動四個吸種盤依次逆時針旋轉90度，第二個吸種盤置于棉種箱正上方，控制器控制該吸種盤吸起一粒棉種，步進電機再次轉動，吸種盤再次逆時針轉動90度，此時第三個吸種盤處于棉種箱正上方，開始吸種，第一個吸種盤處于排種通道正上方，控制器控制該路吸氣裝置，將棉種投入棉種通道，棉種被播種，同時依次循環作業，實現棉種的精密播種。本實用新型工作效率高，顯示誤差小，省勞動力，結構簡單，工作可靠。

附圖說明

下面將結合附圖對本實用新型作進一步詳細的說明。

圖1為本實用新型的結構示意圖；

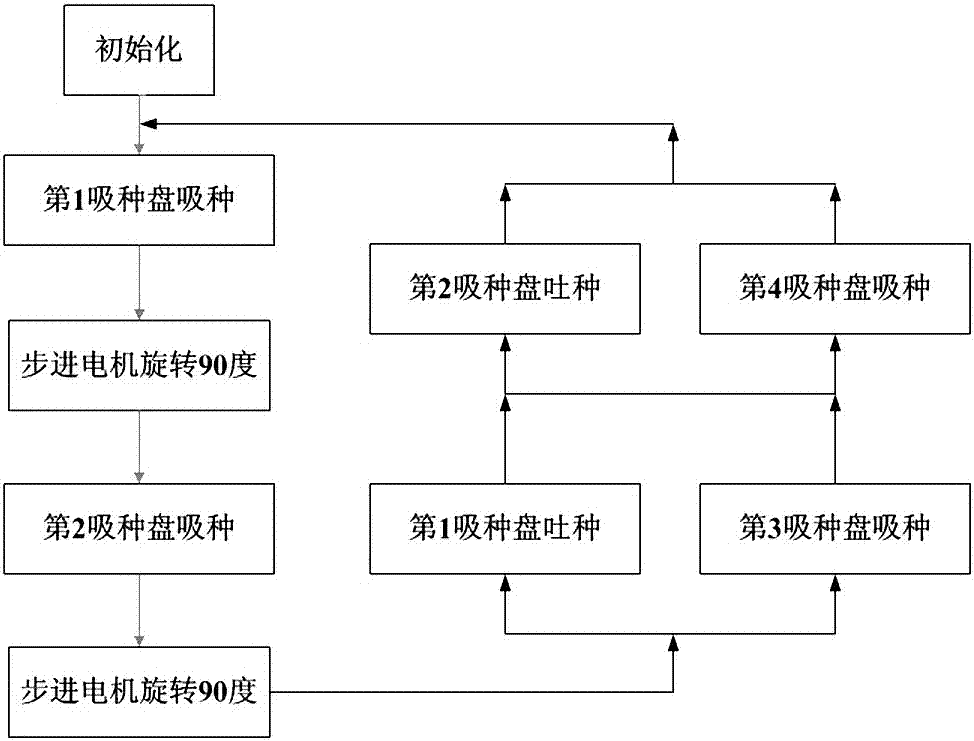

圖2為本實用新型的控制邏輯框圖。

具體實施方式

一種棉種智能精密播種機，如圖1、圖2所示，包括機架2、開溝器3、覆土器5、排種通道4、棉種箱6、吸種盤7、吸氣裝置9、控制器8、步進電機1，在機架頂端中部豎向設置著與控制器8相連的步進電機1，步進電機1轉軸下端安裝著四個吸種盤7，四個吸種盤7之間相互成90度角，四個吸種盤所構成的平面平行于地面，其中一個吸種盤置于機架后部的棉種箱6正上方，與其成180度角的另一個吸種盤在排種通道4正上方，排種通道4豎向安裝在開溝器后方的機架上；每一個吸種盤均通過管路與吸氣裝置9相連，機架后部下方設置著覆土器5。按照圖2所示的控制邏輯進行操作，使得本實用新型能夠高效率地完成播種作業。
