本實用新型涉及農業機械技術領域，特別是一種松土機。

背景技術：

松土機主要由電動機、減速齒輪、行走機構、松土刀、深度調節機構等組成，電動機提供動力，通過聯軸器與減速齒輪軸連接，工作部件由刀盤和立式松土刀組成，分為兩組，由減速齒輪帶動，深度調節機構由手柄、鏈輪及鏈條組成，通過改變機架的高度實現松土深度的調節，近些年來，由于國家對農業生產越來越重視，糧食生產產量從而得到穩步提升，但是在很多地方，人們仍習慣采用傳統的耕作方式進行農業生產，造成春冬季節地表的長期裸露，這樣就會導致我國許多地區耕地的土壤表層有機物質和水分的嚴重流失，從而加劇土壤貧瘠化和生態環境惡化，同時，由于長期對土地營養物質的大肆吸收，導致農田土壤肥力日趨下降，土地得不到很好的休養生息，進而導致農業生態系統逐漸惡化，嚴重制約我國糧食產量的進一步提高。

我國的小型農機耕整機具在山區、水田等廣大農村生產中仍發揮著主力作用，同時大中型整地機并存，我國旋耕機的發展，是先有與手扶拖拉機配套的旋耕機，輪式拖拉機的配套旋耕機是從一九五九年開始研制的，到一九六三年已有十幾種不同型號的旋耕機用于生產，通過整頓、補缺和提高，逐步向著適合我國農業生產的系列旋耕機發展，而且我國的耕整技術發展緩慢，電子、自動控制、智能化技術還處于剛剛起步的階段，還有很大的提升空間。

目前市場上現有的松土機結構非常復雜，體積大，攜帶非常不便，不適合在山區小面積土塊進行松土作業。

針對上述問題，公開號為CN204598586U的中國專利公開了一種解決方案；

該方案具體為一種農用便攜式松土機，包括機架、發動機、主軸和刀盤，所述發動機與機架固定連接，所述主軸上設置有支撐塊，所述主軸與支撐塊轉動連接，所述支撐塊與機架固定連接，所述發動機一端設置有離合器，所述發動機通過離合器與主軸傳動連接，所述主軸末端設置有蝸桿，所述蝸桿與主軸渦輪傳動連接，所述刀盤設在蝸桿上，所述刀盤設有一個以上，所述機架下方設置有輪胎，所述輪胎設有一個以上，所述機架一端設置有把手，所述把手成彎折設置。

該農用便攜式松土機具有結構簡單，攜帶方便，非常容易使用和維護的特點，但該松土機上松土刀片是固設在刀盤上的，當松土刀片磨損后，需將整個刀盤進行更換，導致維護成本較高。

技術實現要素：

針對現有技術存在的不足，本實用新型的目的是提供一種松土機，該松土機在刀片磨損后可單獨對刀片進行更換，降低維護成本。

本實用新型的上述技術目的是通過以下技術方案得以實現的：

一種松土機，包括一端設置有把手的機架，末端設置有渦輪的主軸及固設在機架上的發動機，發動機一端通過離合器與主軸傳動連接，主軸通過渦輪傳動連接有蝸桿，所述蝸桿上相同間隔焊接有若干刀盤，繞刀盤一周可拆卸連接有刀片，所述刀盤與刀片在沿刀片長度方向上設置有多個相同直徑的通孔，通孔上插接有螺桿，所述螺桿一端設置有緊固螺母，所述螺桿靠近緊固螺母一端穿設有兩端連接有墊片的彈簧，當緊固螺母將刀片鎖緊在刀盤上時，兩墊片分別與刀盤側面及緊固螺母端面抵接且彈簧處于壓縮狀態。

采用上述結構，刀片與刀盤通過螺桿螺母固定，當刀片磨損嚴重后可較方便對刀片進行拆卸并更換；

同時彈簧的設置使得刀片安裝在刀盤上后具有較好的抗震防松性，刀片在進行松土時不會輕易發生松動，保證松土效果。

進一步設置為所述刀盤上設置有卡槽，所述刀片端部與卡槽卡接。

采用上述結構，在對刀片進行安裝時可先將刀片端部與卡槽卡接，再通過螺桿與緊固螺母螺接將刀片進行鎖緊，從而可更好的將刀片在刀盤上進行固定，進一步保證松土過程中刀片不會發生松動。

進一步設置為所述機架后端設置有安裝座，安裝座在豎直方向上設置有安裝孔，在橫向方向上設置有螺紋孔，安裝孔中插入有底端端部朝后傾斜的調節桿，調節桿相同間隔設置有通槽，所述螺紋孔中連接有穿過調節桿通槽的蝶形螺桿。

采用上述結構，再將蝶形螺母穿過調節桿不同高度的通槽后并與螺紋孔螺接實現調節桿的高度的調節，從而實現對松土深度的控制。

進一步設置為所述機架上設置有處于刀盤上方用于擋土的擋土板。

采用上述結構，擋土板的設置可防止在松土過程中，土塊飛濺到作業者身上。

進一步設置為所述機架前端設置有支地輪。

采用上述結構，支地輪的設置可使得在公路等平地上較方便的對該松土機推行。

進一步設置為所述刀片由錳鋼材料制成。

采用上述結構，錳鋼是一種高強度的抗磨鋼，主要用于需要承受沖擊、擠壓、物料磨損等惡劣工況條件，將其制作成的刀片具有較強的耐磨性和韌性，從而可有效延長刀片的使用壽命。

綜上所述，本實用新型具有以下有益效果：

1.能較方便的單獨對刀盤上的刀片進行更換，降低維護成本；

2.在使用過程中刀片與刀盤連接緊密，不會輕易發生松動。

附圖說明

圖1為本實施例的結構圖；

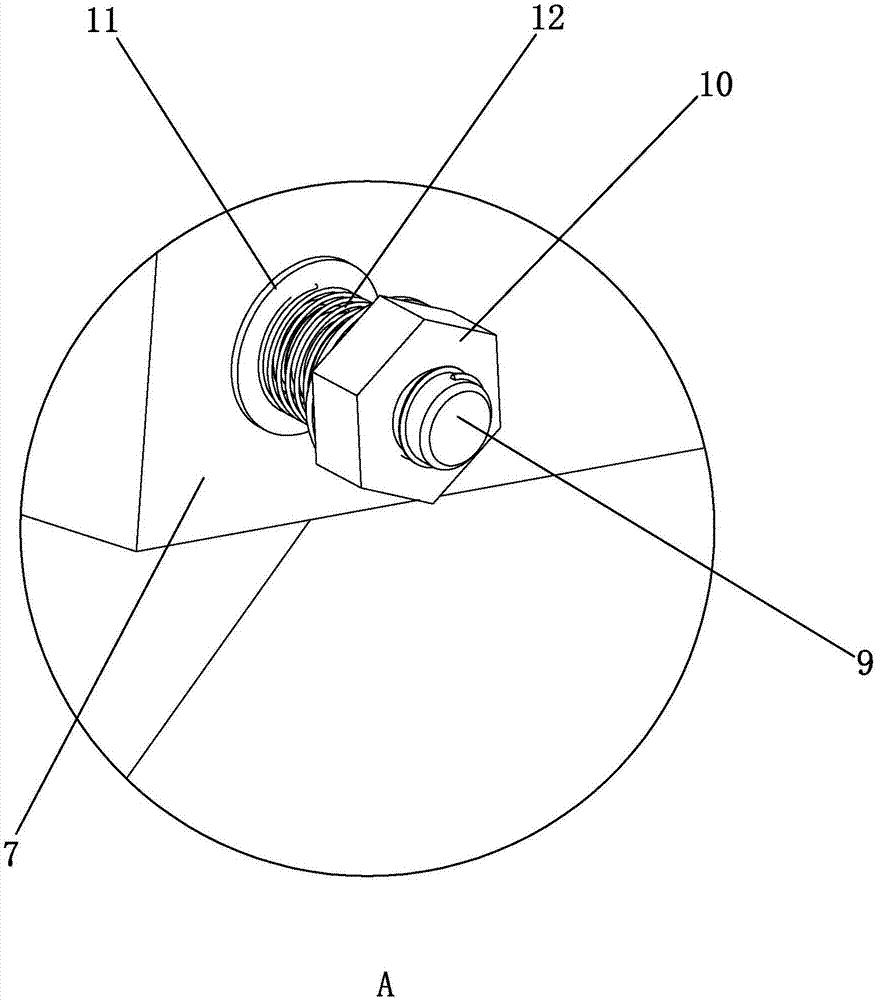

圖2為本實施例圖1中A部放大圖；

圖3為本實施例側視圖。

附圖標記：1.把手；2.機架；5.發動機；6.蝸桿；7.刀盤；8.刀片；9.螺桿；10.緊固螺母；11.墊片；12.彈簧；13.卡槽；14.安裝座；15.調節桿；16.通槽；17.蝶形螺桿；18.擋土板；19.支地輪。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

一種松土機，如圖1-圖3所示：包括一端設置有把手1的機架2，末端設置有渦輪的主軸及固設在機架2上的發動機5，發動機5一端通過離合器與主軸傳動連接，主軸通過渦輪傳動連接有蝸桿6，蝸桿6相同間隔焊接有若干刀盤7，繞刀盤7一周可拆卸連接有刀片8，刀片8由錳鋼材料制成，刀盤7上設置有卡槽13，刀片8端部與卡槽13卡接，同時刀盤7與刀片8在沿刀片8長度方向上設置有2個相同直徑的通孔，通孔上插接有螺桿9，螺桿9一端設置有緊固螺母10，螺桿9靠近緊固螺母10一端穿設有兩端連接有墊片11的彈簧12，當緊固螺母10將刀片8鎖緊在刀盤7上時，兩墊片11分別與刀盤7側面及緊固螺母10端面抵接且彈簧12處于壓縮狀態，機架2上設置有處于刀盤7上方用于擋土的擋土板18。

機架2前端設置有支地輪19，機架2后端設置有安裝座14，安裝座14在豎直方向上設置有安裝孔，在橫向方向上設置有螺紋孔，安裝孔中插入有底端端部朝后傾斜的調節桿15，調節桿15相同間隔設置有通槽16，螺紋孔中連接有穿過調節桿通槽16的蝶形螺桿17。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。
