本實用新型涉及一種工具，尤其涉及一種手持式兩用伸縮工具。

背景技術：

農業是利用動植物的生長發育規律，通過人工培育來獲得產品的產業。農業的勞動對象是有生命的動植物，獲得的產品是動植物本身。農業是提供支撐國民經濟建設與發展的基礎產品。農田中的植物常常因?yàn)殡s草叢生而影響生長，甚至枯萎死亡，因此需要鋤頭等工具進行除草、松土；現有技術的工具都只具有單一的功能，無法滿足多種使用需求。

技術實現要素：

本實用新型的目的：提供一種手持式兩用伸縮工具，結構簡單，使用方便，成本低。

為了實現上述目的，本實用新型的技術方案是：

一種手持式兩用伸縮工具，包括第一伸縮安裝桿、第二伸縮安裝桿、固定頂絲、多個連接螺孔、兩用套接座、手持柄、播種開溝器、農用鏟、多條第一加強筋、農用鋤、多條插接槽及多條插接凸起；所述的第一伸縮安裝桿為中空的圓柱形金屬桿狀結構，所述的第二伸縮安裝桿的下部為圓柱形桿狀結構，所述的第二伸縮安裝桿的下部同軸插入在所述的第一伸縮安裝桿內，所述的多個連接螺孔分別間隔設置在所述的第二伸縮安裝桿的下部，所述的第一伸縮安裝桿通過所述的固定頂絲經所述的多個連接螺孔與所述的第二伸縮安裝桿固定連接；所述的第二伸縮安裝桿的上部為方形桿狀結構，所述的兩用套接座為矩形框架結構，所述的兩用套接座適配套接在所述的第二伸縮安裝桿的上部，所述的手持柄的上端同軸連接在所述的第一伸縮安裝桿的下端；所述的播種開溝器為錐形結構，所述的播種開溝器同軸連接在所述的第二伸縮安裝桿的上端；所述的農用鏟連接在所述的兩用套接座上，位于所述的兩用套接座的一側端面上，所述的農用鋤連接在所述的兩用套接座上，位于所述的兩用套接座的另一側端面上；所述的多條第一加強筋分別間隔設置在所述的農用鏟的上表面上，所述的多條第一加強筋為長條狀結構并沿所述的多條第一加強筋的長度方向設置；所述的多條插接槽分別間隔設置在所述的兩用套接座上，位于所述的兩用套接座的下部，所述的多條插接凸起分別間隔設置在所述的第二伸縮安裝桿的上端邊緣處，所述的多條插接凸起沿所述的第二伸縮安裝桿的軸向設置并分別對應插接在所述的多條插接槽內。

上述的手持式兩用伸縮工具，其中，所述的手持柄上設有懸掛通孔，位于所述的手持柄的下端中部。

上述的手持式兩用伸縮工具，其中，所述的手持柄的表面上間隔設有多條防滑凹槽，位于所述的手持柄的中部。

上述的手持式兩用伸縮工具，其中，所述的第二伸縮安裝桿的上端設有安全罩，所述的安全罩罩蓋在所述的播種開溝器上。

上述的手持式兩用伸縮工具，其中，所述的農用鏟通過連接加強部與所述的兩用套接座固定連接，所述的農用鋤通過連接加強部與所述的兩用套接座固定連接。

上述的手持式兩用伸縮工具，其中，所述的農用鋤上間隔設有多條第二加強筋，所述的多條第二加強筋為螺旋狀結構。

上述的手持式兩用伸縮工具，其中，所述的農用鏟的表面設有加強邊緣，位于所述的農用鏟的兩側端邊緣處。

本實用新型能用于播種、除草、松土等農林作業，有利于農作物的生長，功能多，能滿足各種使用需求，使用壽命長。

附圖說明

圖1是本實用新型手持式兩用伸縮工具的主視圖。

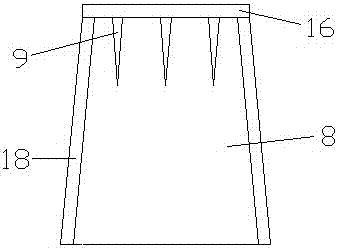

圖2是本實用新型手持式兩用伸縮工具的農用鏟的主視圖。

圖3是本實用新型手持式兩用伸縮工具的農用鋤的主視圖。

具體實施方式

以下結合附圖進一步說明本實用新型的實施例。

請參見附圖1及附圖2所示，一種手持式兩用伸縮工具，包括第一伸縮安裝桿1、第二伸縮安裝桿2、固定頂絲3、多個連接螺孔4、兩用套接座5、手持柄6、播種開溝器7、農用鏟8、多條第一加強筋9、農用鋤10、多條插接槽11及多條插接凸起12；所述的第一伸縮安裝桿1為中空的圓柱形金屬桿狀結構，所述的第二伸縮安裝桿2的下部為圓柱形桿狀結構，所述的第二伸縮安裝桿2的下部同軸插入在所述的第一伸縮安裝桿1內，所述的多個連接螺孔4分別間隔設置在所述的第二伸縮安裝桿2的下部，所述的第一伸縮安裝桿1通過所述的固定頂絲3經所述的多個連接螺孔4與所述的第二伸縮安裝桿2固定連接；所述的第二伸縮安裝桿2的上部為方形桿狀結構，所述的兩用套接座5為矩形框架結構，所述的兩用套接座5適配套接在所述的第二伸縮安裝桿2的上部，所述的手持柄6的上端同軸連接在所述的第一伸縮安裝桿1的下端；所述的播種開溝器7為錐形結構，所述的播種開溝器7同軸連接在所述的第二伸縮安裝桿2的上端；所述的農用鏟8連接在所述的兩用套接座5上，位于所述的兩用套接座5的一側端面上，所述的農用鋤10連接在所述的兩用套接座5上，位于所述的兩用套接座5的另一側端面上；所述的多條第一加強筋9分別間隔設置在所述的農用鏟8的上表面上，所述的多條第一加強筋9為長條狀結構并沿所述的多條第一加強筋9的長度方向設置；所述的多條插接槽11分別間隔設置在所述的兩用套接座5上，位于所述的兩用套接座5的下部，所述的多條插接凸起12分別間隔設置在所述的第二伸縮安裝桿2的上端邊緣處，所述的多條插接凸起12沿所述的第二伸縮安裝桿2的軸向設置并分別對應插接在所述的多條插接槽11內。

所述的手持柄6上設有懸掛通孔13，位于所述的手持柄6的下端中部，可便于本實用新型的懸掛。

所述的手持柄6的表面上間隔設有多條防滑凹槽14，位于所述的手持柄6的中部，可起到防滑的作用，手持更穩定，操作時更安全。

所述的第二伸縮安裝桿2的上端設有安全罩15，所述的安全罩15罩蓋在所述的播種開溝器7上，可在不使用時將播種開溝器7罩蓋住，防止被錐形尖端扎傷，同時也可保護播種開溝器7的尖端被磨損。

所述的農用鏟8通過連接加強部16與所述的兩用套接座5固定連接，所述的農用鋤10通過連接加強部16與所述的兩用套接座5固定連接，可起到加固的作用，避免農用鏟8和農用鋤10在使用時連接處斷裂。

請參見附圖3所示，所述的農用鋤10上間隔設有多條第二加強筋17，所述的多條第二加強筋17為螺旋狀結構，可起到提高農用鋤10的強度的作用，延長使用壽命。

所述的農用鏟8的表面設有加強邊緣18，位于所述的農用鏟8的兩側端邊緣處，可進一步起到提高農用鋤10的強度的作用，延長使用壽命。

使用時，根據使用的需求將第二伸縮安裝桿2調節插入第一伸縮安裝桿1的深度，并通過固定頂絲3固定，可使用農用鏟8或農用鋤10進行農林松土、除草等農林維護工作；也可通過播種開溝器7插入地下挖出播種孔，便于播種；第二伸縮安裝桿2的方桿結構與方形的兩用套接座5可以適配插接，不容易松脫，多條插接槽11和多條插接凸起12可進一步增強兩用套接座5與第二伸縮安裝桿2的插接牢固度，手持手持柄6即可使用。

綜上所述，本實用新型能用于播種、除草、松土等農林作業，有利于農作物的生長，功能多，能滿足各種使用需求，使用壽命長。

以上所述僅為本實用新型的優選實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書內容所作的等效結構變換，或直接或間接運用附屬在其他相關產品的技術領域，均同理包括在本實用新型的專利保護范圍內。
