本實用新型涉及生活用品領域，具體涉及一種滅蚊燈。

背景技術：

現如今，無論夏季還是冬季，在野外不免會遭到蚊蟲叮咬，對于野外露營的人來說，是必須做好防蚊工作的。而現在的用于滅蚊用品均難適合用于野外，例如蚊香，在室外容易由于雨雪天氣熄滅；如電蚊香液，需要對蚊香液連接的插線板進行防水防潮工作，非常麻煩，且不適合用于用電緊張的野外；如傳統的滅蚊燈，只有滅蚊作用，普遍功能單一，不夠人性化，若遇到雨雪天氣，容易漏電甚至由于水滴附著在電網上而引發短路，這些滅蚊燈非常不適用在室外的環境下，給熱愛室外露宿的人帶來非常大的困擾。

技術實現要素：

本實用新型的目的：為了克服現有技術的缺陷，本實用新型提供了一種適合室外使用的滅蚊燈。

本實用新型的技術方案：包括外罩、電網、紫外燈、頂蓋以及底座，外罩安裝于頂蓋和底座之間，頂蓋下方安裝有頂蓋板，頂蓋板上安裝有硅膠圈，硅膠圈上包括有環槽，環槽上方的頂蓋板處設置有照明燈。

采用上述技術方案，提供了室外活動時非常急需的照明功能，硅膠圈具有防水防雨淋功能，避免雨水進到頂蓋板內部，又能保護照明燈不受蚊蟲侵擾而損壞，為室外活動提供照明的同時，使室外活動的人們活動提供舒適的蚊蟲環境和便利。

本實用新型的進一步設置：環槽的底面設置有若干方椎形的內凹體，環槽的側壁上排布有若干鋸齒狀的棱角。

采用上述進一步設置，環槽內的設置能夠使照明燈照明均勻發散，擴大了照明面積，以照亮相近區域，照亮的區域更加符合人的需求。

本實用新型的再進一步設置：頂蓋板與硅膠圈之間的接縫處安裝有第一密封圈，第一密封圈與頂蓋板以及硅膠圈的接觸面上分別設置有環凸棱；所述頂蓋靠近頂蓋與頂蓋板接縫處的內壁上設有環凸塊，環凸塊的外圍包圍有接觸頂蓋板的第二密封圈。

采用上述再進一步設置，采用兩級密封圈對頂蓋板和頂蓋之間進行密封防水防潮處理，保護頂蓋與頂蓋板之間的電路及電器件，非常適合用在室外雨雪環境下，并且提供可水洗滅蚊燈的便利。

本實用新型的再更進一步設置：外罩內設置有安裝于頂蓋板和底座之間的透明中架，透明中架的頂部設置有防水板，所述頂蓋板上設有延伸至防水板的燈孔，紫外燈安裝于燈孔內。

采用上述再更進一步設置，紫外燈由防水板來阻擋雨水侵擾，且能通過透明中架的透明性向外放光，鞏固防水性能，結構設計合理。

本實用新型的再更進一步設置：透明中架外盤繞電網，透明中架包括架筒和周向布置于架筒上的若干架葉，所述架筒內側面周向布置有若干個圓凸條，所述架葉上排布有供電網盤繞的若干鋸齒狀凹槽。

采用上述再更進一步設置，鋸齒狀凹槽內布置電網，電網安置合理化，使電網不輕易彎曲，電網和架筒之間有一定間隙，便于清理電網上的蚊蟲，電網放置在有一定間距的各個鋸齒狀凹槽內，層層電網間距固定，使電網引發短路的幾率大大降低，此外，圓凸條可使紫外燈光源均勻發散在透明中間上以吸引周圍附近區域的蚊蟲。

本實用新型的再更進一步設置：頂蓋上設置有裸露于頂蓋表面的太陽能板，所述照明燈設置為LED貼片燈。

采用上述再更進一步設置，利用太陽能提供電源，經濟實用、節能環保，LED貼片燈有著體積小巧、亮度高、低功耗、環保、壽命長的特點。

附圖說明

圖1為本實用新型具體實施例的外形結構圖；

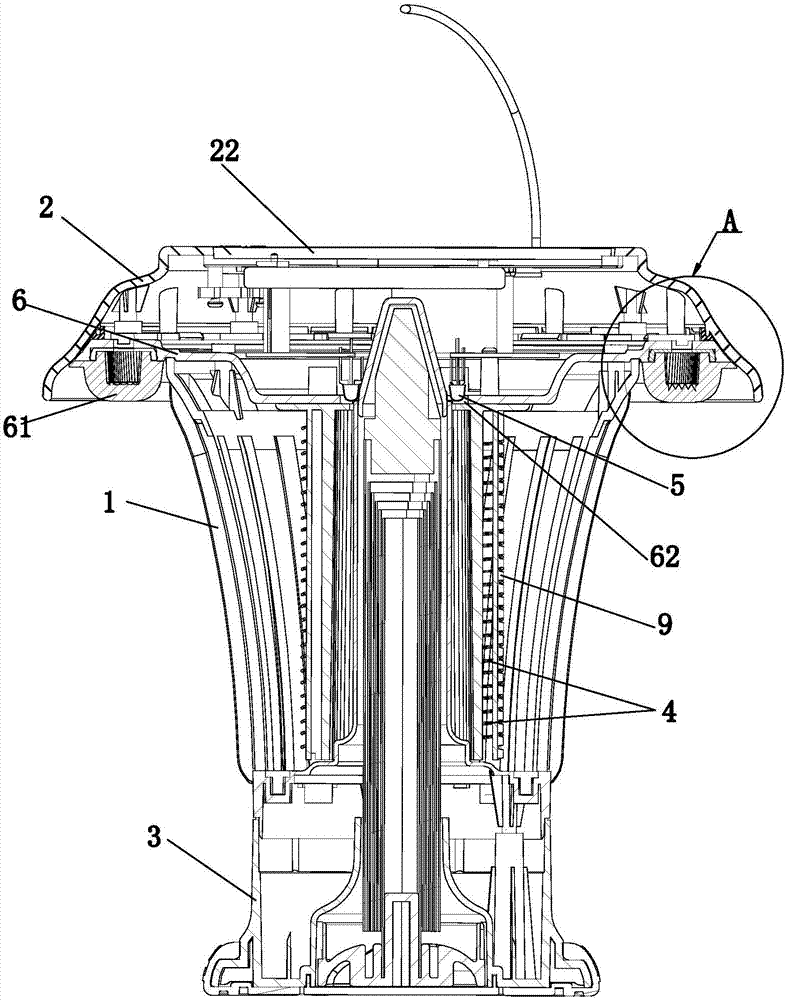

圖2為本實用新型具體實施例的剖視圖；

圖3為圖2的A處的放大圖；

圖4為本實用新型透明中架的結構示意圖；

圖5為本實用新型硅膠圈的部分結構圖；

其中，外罩1，頂蓋2，底座3，電網4，紫外燈5，頂蓋板6，硅膠圈61，環槽611，照明燈7，內凹體612，棱角613，第一密封圈81，環凸棱811，環凸塊21，第二密封圈82，透明中架9，防水板91，燈孔62，架筒92，架葉93，圓凸條921，凹槽931，太陽能板22。

具體實施方式

如圖1-5所示的適合室外使用的滅蚊燈，包括外罩1、電網4、紫外燈5、頂蓋2以及底座3，外罩1安裝于頂蓋2和底座3之間，頂蓋2下方安裝有頂蓋板6，頂蓋板6上安裝有硅膠圈61，硅膠圈61上包括有環槽611，環槽611上方的頂蓋板6處設置有照明燈7，環槽611的底面設置有若干方椎形的內凹體612，環槽611的側壁上排布有若干鋸齒狀的棱角613，打開照明燈7，硅膠圈61內的內凹體612和棱角613能夠使光源均勻的照亮周圍區域。

頂蓋板6與硅膠圈61之間的接縫處安裝有第一密封圈81，第一密封圈81與頂蓋板6以及硅膠圈61的接觸面上分別設置有環凸棱811；所述頂蓋2靠近頂蓋2與頂蓋板6接縫處的內壁上設有環凸塊21，環凸塊21的外圍包圍有接觸頂蓋板6的第二密封圈82，第一密封圈81對進入硅膠圈61內的雨水進行防水密封，環凸棱811的設置增加了雨水進入內部的難度；第二密封圈82對進入頂蓋板6和頂蓋2之間的雨水進行防水密封，環凸塊21由第二密封圈82包圍使得雨水難以進入頂蓋板6內部。

外罩1內設置有安裝于頂蓋板6和底座3之間的透明中架9，透明中架9的頂部設置有防水板91，所述頂蓋板6上設有延伸至防水板91的燈孔62，紫外燈5安裝于燈孔62內，紫外燈5光源通過透明中架9向外放光，并且利用防水板91密封透明中架9與頂蓋板6間的縫隙。

透明中架9外盤繞電網4，透明中架9包括架筒92和周向布置于架筒92上的若干架葉93，所述架筒92內側面周向布置有若干個圓凸條921，所述架葉93上排布有供電網4盤繞的若干鋸齒狀凹槽931，凹槽931和凹槽931之前設置有安全距離，即每層電網4之間有一定間距，有效避免水滴在此處附著后短路。

頂蓋2上設置有裸露于頂蓋2表面的太陽能板22，所述照明燈22設置為LED貼片燈，收集太陽能能源，清潔環保，LED貼片燈亮度高耗能少。
