本實用新型涉及撞擊殺蟲機領域，特別涉及一種立式撞擊殺蟲機的物料清潔機構。

背景技術：

小麥粉作為食品加工基本主料，其安全衛生程度直接關系下游食品工業制成品的安全衛生、加工品質和消費者的健康，面粉產品須滿足更高衛生標準、極高的純度和質量穩定性才能被市場接受。面粉廠通是從原料開始，到清麥、制粉、散粉配粉以及成、副產品包裝(或散裝)出廠，全部環節防止生物的、化學的和物理的各種污染源的重要保證，其中十分突出的關鍵點之一就是徹底防止面粉廠蟲害孳生和面粉中成蟲、蟲體和蟲卵的殺滅。

目前廣泛采用到了撞擊殺蟲機的形式，即在撞擊殺蟲機機身蝸旋外殼內裝有電機直連的帶有呈環狀分布的多個柱銷的轉子，在高速旋轉下產生的撞擊力足以撞碎含在面粉中的蟲卵，達到殺蟲目的延長面粉保質期。撞擊殺蟲機由于需要對內部的物料管道進行定期的清理養護工作，然后現有的條件中都是直接拆裝機身外殼對內進行清理，這樣第一不是很方便第二浪費了人力資源。

技術實現要素：

本實用新型所要解決的技術問題是提供一種立式撞擊殺蟲機的物料清潔機構，以解決現有技術中導致的上述多項缺陷。

為實現上述目的，本實用新型提供以下的技術方案：一種立式撞擊殺蟲機的物料清潔機構，包括立式撞擊殺蟲機，所述立式撞擊殺蟲機的物料運輸管道上設有清潔口，所述清潔口的一端與物料運輸管道相連通，清潔口的另一端設有螺紋連接有蓋子，所述蓋子的內側上設有環形護板，清潔口外壁的下端鉸接有旋轉座，所述旋轉座上固定有多根支架，所述支架上均設有第一凸起和第二凸起。

優選的，所述支架與旋轉座保持一定的傾角。

優選的，所述支架上的第一凸起和第二凸起的間距均相等。

優選的，所述清潔口與物料運輸管道保持一定的傾角。

優選的，所述清潔口與物料運輸管道的夾角β為30-60°。

采用以上技術方案的有益效果是：1、通過模塊化的組合件進行安裝，使得各個部件之間不需要進行電氣化操作，有效降低安裝過程中的安全隱患，同時因為采取了掛鉤式組合使得本技術方案的框架結構不易脫落，同時在對防酸雨一類的侵蝕中起到有效保護的作用使得使用壽命大大增加，該掛鉤式結構在整個結構的內部部分，有效的隱藏與美觀；2、在安裝過程中因為采取掛鉤結構安裝簡單，步驟較少，一次性掛定，有效的節省人工成本，并對安裝人員的安全性具有保障，并且在拆卸各方面使用的是隱藏式對于戶內人員以為不易接觸到也有效的避免安全事故的發生；3、此掛鉤結構適用于多種使用環境，采用本結構在隱藏式掛鉤部分結合后，在戶外戶內有效的氣閉性保障了戶內的保溫。

附圖說明

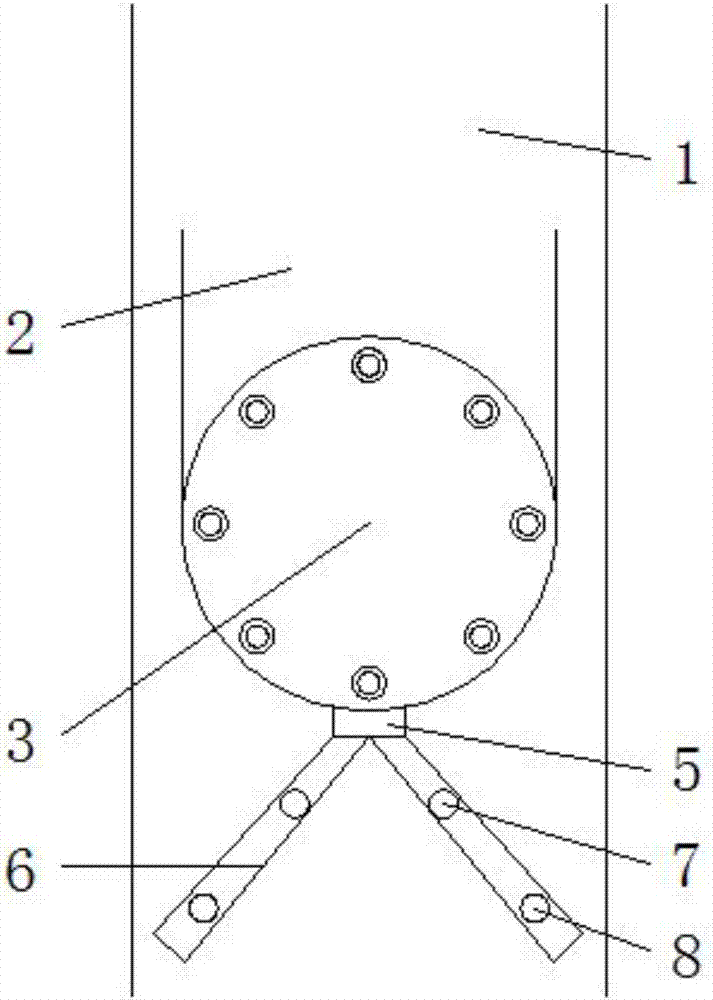

圖1是本實用新型的結構示意圖。

圖2是圖1中A處的放大主視圖。

圖3是本實用新型蓋子的結構示意圖。

其中，1-物料運輸管道，2-清潔口，3-蓋子,4-環形護板，5-旋轉座，6-支架，7-第一凸起，8-第二凸起。

具體實施方式

下面結合附圖詳細說明本實用新型立式撞擊殺蟲機的物料清潔機構的優選的實施方式。

圖1-圖3出示本實用新型立式撞擊殺蟲機的物料清潔機構的具體實施方式：一種立式撞擊殺蟲機的物料清潔機構，包括立式撞擊殺蟲機，所述立式撞擊殺蟲機的物料運輸管道1上設有清潔口2，所述清潔口2的一端與物料運輸管道1相連通，清潔口2的另一端設有螺紋連接有蓋子3，所述蓋子3的內側上設有環形護板4，清潔口1外壁的下端鉸接有旋轉座5，所述旋轉座5上固定有多根支架6，所述支架6上均設有第一凸起7和第二凸起8。

在本實施例中，所述支架6與旋轉座5保持一定的傾角。

在本實施例中，所述支架6上的第一凸起7和第二凸起8的間距均相等。

在本實施例中，所述清潔口2與物料運輸管道1保持一定的傾角。

在本實施例中，所述清潔口2與物料運輸管道1的夾角β為30-60°。

當需要對物料運輸管道1進行清理養護時，打開蓋子3，(由于蓋子3的內側設有環形護板4可以將一些面粉及雜質存儲起來不至于剛打開蓋子3粉末大規模四散對操作人員產生不必要的危害)，進行管道的清潔工作，支架6上可懸掛編織袋、集裝袋等收集粉末雜質等，第一凸起7和第二凸起8起到固定住帶子的拎手的作用，通過轉動旋轉座5可快速更換編織袋、集裝袋，節約了時間。

基于上述，本實用新型結構立式撞擊殺蟲機的物料清潔機構與現有技術相比有益效果為：增加了物料的清潔口，可方便對立式撞擊殺蟲機的物料運輸管道進行定期的養護清理工作，這樣較大的降低了勞動成本，提高了工作效率，同時清潔口處設有對操作人員的保護裝置和快速換袋裝置，簡單易操作。

以上所述的僅是本實用新型的優選實施方式，應當指出，對于本領域的普通技術人員來說，在不脫離本實用新型創造構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。
