本實用新型涉及一種卵母細胞/胚胎玻璃化冷凍盒。

背景技術：

目前沒有專門的設備用于生殖醫學中心實驗室卵母細胞/胚胎的玻璃化冷凍。在日常工作中，實驗室人員通常使用泡沫盒裝上液氮，用于卵母細胞/胚胎冷凍,存在以下缺點：

一、泡沫盒子的質量很難保證。這些泡沫盒子都是運輸?shù)蜏卦噭┧Ｏ碌暮凶樱暨x一個合適的泡沫盒子是很難的事情，不能太大、太小和太厚，在運輸過程中泡沫盒子可能已經變形，蓋子無法完全閉合，造成液氮揮發較快，損失大量液氮，液面溫度升高過快，影響冷凍卵母細胞/胚胎效果。

二、盒子有的時候還會出現底部密封不嚴，在使用的過程中出現漏液的情況，嚴重的情況下會凍傷實驗室操作人員。

三、由于實驗室內燈光較暗，當泡沫盒中加滿液氮后，根本無法看清楚盒子內及底部的情況，卵母細胞/胚胎冷凍時需要專門的燈來作為輔助光源才能完成冷凍操作，增加了操作難度。當盒子底部掉了東西也沒有辦法即時發現，嚴重時會凍傷手部和引發醫療事故。

四、泡沫盒子周圍及四壁沒有可以用來懸掛或者放置載桿的位置，因此在卵母細胞/胚胎冷凍過程中會把載桿插到泡沫盒子周圍。這樣會加快泡沫盒子的老化，減少其使用次數。如果使用時間過長，有的時候會把泡沫盒子周圍扎穿，導致液氮泄露，凍傷操作人員。

因此，需要研發一種專門盛放液氮的卵母細胞/胚胎玻璃化冷凍盒。

技術實現要素：

本實用新型要解決的技術問題是：提供一種減少液氮揮發，提高保溫效果，自帶光源、減少外接設備和提高冷凍胚胎效果的卵母細胞/胚胎玻璃化冷凍盒，解決了上述現有技術存在的問題。

解決上述技術問題的技術方案是：一種卵母細胞/胚胎玻璃化冷凍盒，包括上端開口的盒體和與盒體上端開口密封配合的盒蓋，所述的盒體內壁上沿著內壁設置有一圈的LED燈，所述的盒體外側面設置有一個用于放置冷凍載桿的收納網袋Ⅰ和一個用于放置操作工具的收納網袋Ⅱ，所述的盒體是由外塑料層、中間泡沫層和內塑料層構成，所述的盒體上還設置有電池盒和燈開關，電池盒內安裝有電池，電池、燈開關和LED燈通過電線連接構成工作回路。

所述的收納網袋Ⅰ和收納網袋Ⅱ?qū)ΨQ布置。

所述的盒體上還對稱設置有把手。

由于采用上述技術方案，本實用新型具有以下有益效果：

1、本實用新型是專用于盛放液氮的卵母細胞/胚胎玻璃化冷凍盒，設置有能夠與盒體密封的盒蓋，使用過程中，能夠有效防止液氨的揮發，提高卵母細胞/胚胎的冷凍效果。

2、本實用新型的盒體是由三層材料構成，最外層為塑料，中間層為泡沫，內層為塑料，此結構比單純泡沫材料更加有利于保護液氮的低溫，能夠防止液氮過快揮發。

3、本實用新型盒體內部的上沿有一圈LED燈帶，電源是在盒子外邊的電池盒里，有相應的開關控制。盒體自帶光源，在使用過程中就無需外接專用的輔助光源來照明，使用更方便。

4、本實用新型盒體外側面設置有一個用于放置冷凍載桿的收納網袋Ⅰ和一個用于放置鑷子等操作工具的收納網袋Ⅱ，使用過程中，可以將相關的物品放置在相應的收納網袋中，操作更方便快捷。

5、本實用新型在盒子的外側設置有提手，可以簡單、省力的將冷凍盒在超凈工作臺和液氮罐之間移動，搬動方便。

下面，結合附圖和實施例對本實用新型之卵母細胞/胚胎玻璃化冷凍盒的技術特征作進一步的說明。

附圖說明

圖1：本實用新型之卵母細胞/胚胎玻璃化冷凍盒結構示意圖。

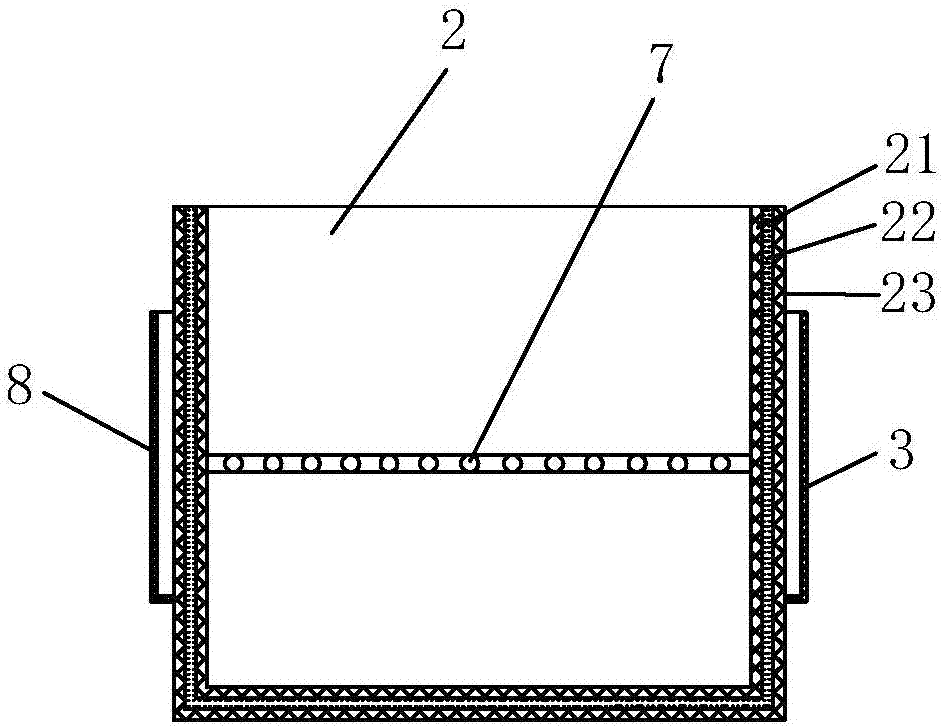

圖2：圖1的A-A剖視圖。

圖3：本實用新型之電池、燈開關和LED燈連接示意圖。

圖中：1-盒蓋，2-盒體，21-內塑料層，22-中間泡沫層，23-外塑料層，3-收納網袋Ⅰ，4-燈開關，5-電池盒，6-把手，7-LED燈，8-收納網袋Ⅱ，9-電池。

具體實施方式

實施例1：一種卵母細胞/胚胎玻璃化冷凍盒，如圖1-圖3所示，包括上端開口的盒體2和與盒體上端開口密封配合的盒蓋1，所述的盒體內壁上沿著內壁設置有一圈的LED燈7，所述的盒體2外側面設置有一個用于放置冷凍載桿的收納網袋Ⅰ3和一個用于放置操作工具的收納網袋Ⅱ8，所述的盒體2是由外塑料層23、中間泡沫層22和內塑料層21構成，所述的盒體上還設置有電池盒5和燈開關4，電池盒內安裝有電池9，電池、燈開關和LED燈通過電線連接構成工作回路，通過控制燈開關，實現LED燈的開和關。

本實施例中，所述的盒體2是長方體，三邊分別為長70cm、寬40cm和高50cm，收納網袋Ⅰ和收納網袋Ⅱ分別位于短邊的兩側，對稱布置，收納網袋Ⅰ和收納網袋Ⅱ也可以設置成小長方體，三邊分別為長20cm、寬3cm、高3cm。所述的盒體的長邊上還對稱設置有把手6。

作為本實施例的一種變換，所述的盒體還可以設置成其他形狀，如正方體、中空的圓柱體等。所述的收納網袋的位置、把手的位置還可以根據實際情況確定，盒體和收納網袋的具體尺寸也可以根據實際需要確定。
