本實用新型涉及農業施肥機械技術領域，尤其是涉及一種新型牽引式固態有機肥撒施機。

背景技術：

20世紀七八十年代以來由于化肥的大量投入市場，為了實現施肥的方便，提高工作效率，出現了很多顆?；适┓蕶C，由于使用化肥增多，廄肥減少，造成地塊板結、土地堅硬，嚴重影響了農作物生長。我國農業專家和有識之士積極提倡增施有機肥，建立生態效益型農業，走可持續發展的道路，2015年農業部推出了《到2020年化肥使用量零增長行動方案》，力爭2020年有機肥施肥占比達到40％。目前國內有機肥拋撒作業還處于人工作業的階段，存在著運輸不方便，拋撒效率低，拋撒不均勻，勞動強度大等突出問題，由于有機肥撒施作業勞動量大，歐美等國在實現農業機械化早期就有簡易畜拉式堆肥撒布機的記錄，目前主要使用的是立軸式撒肥機，立軸式撒肥機是目前技術含量比較高的機型，料斗后部開放，無論哪種有機肥都不會堵塞，撒料螺旋立式布置并快速旋轉，強制抬升輸送來的肥料，將肥料先疏松再拋撒，撒肥幅寬大、均勻性好，有效撒肥幅寬最大能達到4～5倍的料斗寬度，但是現有的立軸式撒肥機不能夠保證肥料輸送系統與撒肥系統之間高效協同的工作，影響工作效率。

技術實現要素：

本實用新型的目的在于提供一種新型牽引式固態有機肥撒施機，用以解決現有立軸式撒肥機的肥料輸送系統與撒肥系統之間難于保證高效協同工作的問題。

本實用新型提供了一種新型牽引式固態有機肥撒施機，包括拖拉機，所述拖拉機與撒肥部件傳動軸、牽引梁架、肥箱依次連接，所述肥箱的內部設有輸肥部件、輸肥部件驅動系統，所述肥箱的底部設有行走底盤，所述肥箱的后部設有后箱門，所述肥箱與撒肥部件連接；所述輸肥部件驅動系統包括液壓馬達、液壓管路、優先閥，所述優先閥上設有C口、進口、出口，所述出口包括出口第一端、出口第二端；所述優先閥的C口通過壓管路與液壓馬達的B口連接，所述優先閥的出口第一端通過液壓管路與液壓馬達的A口連接；所述優先閥的出口第二端通過液壓管路與齒輪泵的出油口連接，所述優先閥的進口通過液壓管路與齒輪泵的進油口連接。

所述撒肥部件包括傳動主軸，所述傳動主軸與三聯體連接，所述三聯體與撒肥絞龍連接，所述撒肥絞龍包括左撒肥絞龍和右撒肥絞龍，所述左撒肥絞龍包括左撒肥盤、左撒肥導向葉片、左撒肥螺旋，所述右撒肥絞龍包括右撒肥盤、右撒肥導向葉片、右撒肥螺旋。

所述輸肥部件包括主動輥，所述主動輥設置在肥箱的尾端；所述輸肥部件還包括從動輥，所述從動輥設置在肥箱的起始端，所述主動輥、從動輥上沿肥箱的寬度方向平行設有輸肥鏈，所述輸肥鏈上方設有多個刮板；所述主動輥與液壓馬達連接。

所述行走底盤包括牽引裝置、機架，所述機架上設有鋼板彈簧平衡懸架、輪胎。

鋼板彈簧平衡懸架包括鋼板彈簧、懸掛支座、連桿、U型螺栓。

所述肥箱的底板上設有凹槽形軌道。

所述凹槽形導軌為四條。

所述輸肥鏈為四條。

所述刮板的間距為300-400mm。

由于采用了上述技術方案，與現有技術相比，本實用新型合理分配拖拉機主機動力，并且充分運用拖拉機主機動力，拖拉機主要動力用來牽引新型牽引式固態有機肥撒施機行進，拖拉機的主機液壓系統用來驅動肥料輸送系統，使用拖拉機的后動力輸出軸驅動撒肥系統，三種動力均取自拖拉機，但又相對獨立，協同工作時互不干擾，保證了肥料輸送系統與撒肥系統之間高效協同的工作；本實用新型還采用了液壓系統驅動輸肥鏈，有機肥移送速度低，工作平穩和緩，輸肥鏈與有機肥之間相對滑移小，輸肥效率高。

附圖說明

圖1是本實用新型的結構示意圖；

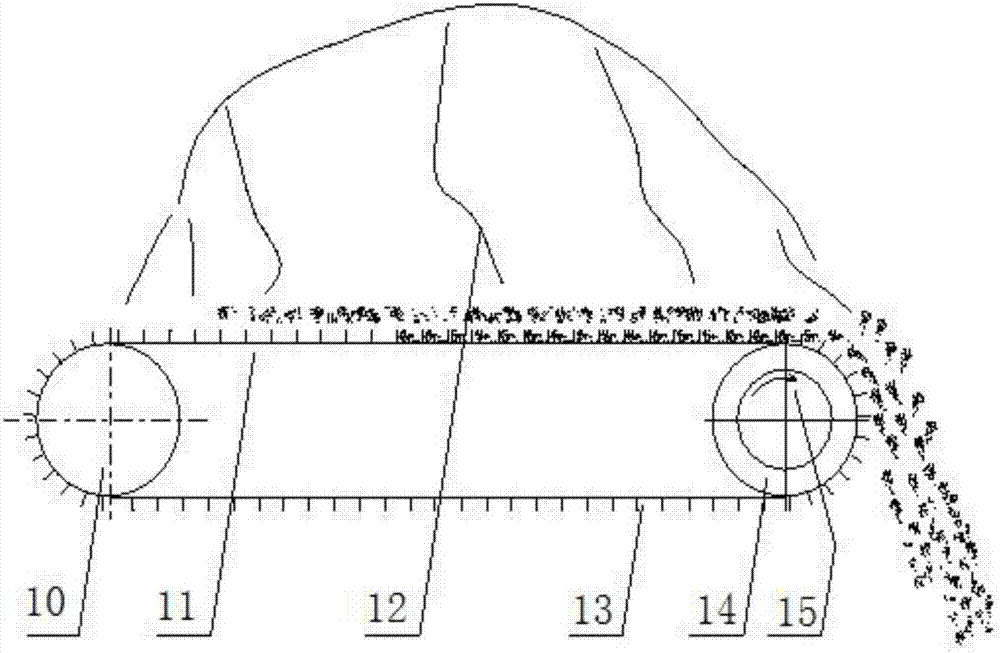

圖2是本實用新型輸肥部件工作原理圖；

圖3是本實用新型輸肥部件結構示意圖；

圖4是本實用新型輸肥部件液壓系統示意圖；

圖5是本實用新型撒肥部件結構示意圖；

圖6是本實用新型行走底盤結構示意圖；

附圖標記：

1、拖拉機 2、撒肥部件傳動軸 3、牽引梁架 4、肥箱 5、輸肥部件

6、行走底盤 7、后箱門 8、撒肥部件 9、輸肥部件驅動系統

10、被動輥 11、輸肥鏈 12、有機肥 13、刮板 14、主動輥

15、凹形槽軌道 16、液壓馬達 17、液壓管路 18、優先閥

19、傳動主軸 20、三聯體 21、左撒肥絞龍 22、左撒肥螺旋

23、左撒肥導向葉片 24、左撒肥盤 25、右撒肥絞龍 26、右撒肥螺旋

27、右撒肥導向葉片 28、右撒肥盤 29、牽引裝置 30、機架

31、鋼板彈簧平衡懸架 32、輪胎 33、A口 34、B口 35、C口

36、進口 37、出口第一端 38、出口第二端 39、出油口 40、進油口

41、齒輪泵。

具體實施方式

以下結合附圖對本實用新型的具體實施方式進行詳細說明。應當說明的是，此處所描述的具體實施方式僅用于說明和解釋本實用新型，并不用于限制本實用新型。

如圖1、圖4所示，本實用新型提供了一種新型牽引式固態有機肥撒施機，包括拖拉機1，所述拖拉機1與撒肥部件傳動軸2、牽引梁架3、肥箱4依次連接，所述肥箱4的內部設有輸肥部件5、輸肥部件驅動系統9，所述肥箱4的底部設有行走底盤6，所述肥箱4的后部設有后箱門7，所述肥箱4與撒肥部件8連接；所述輸肥部件驅動系統包括液壓馬達16、液壓管路17、優先閥18，所述優先閥18上設有C口35、進口36、出口，所述出口包括出口第一端37、出口第二端38；所述優先閥18的C口35通過壓管路17與液壓馬達16的B口34連接，所述優先閥18的出口第一端37通過液壓管路17與液壓馬達16的A口33連接；所述優先閥與拖拉機液壓系統連接，拖拉機液壓系統包括齒輪泵41，齒輪泵41上設有進油口40、出油口39,所述進油口通過液壓管路17與優先閥18上的進口36連接，所述出油口39通過液壓管路17與優先閥18上的出口第二端38連接。其工作的流程如下：拖拉機1通過牽引梁架3帶動新型牽引式固態有機肥撒施機行走工作，并給工作部件提供動力，有機肥12裝在肥箱4內，工作時后箱門7向上旋起，拖拉機1主機液壓系統帶動輸肥部件驅動系統9的液壓馬達16旋轉，經變速箱進一步減速后驅動輸肥部件5，將肥箱4的有機肥12緩慢向后移動，輸送給撒肥部件8，輸肥部件驅動系統9的液壓馬達17轉速經優先閥18調控在0～180rpm范圍內無級可調，從而控制有機肥12向撒肥部件8的移動速度，實現撒肥量大小可調，同時也保證了輸肥部件5與撒肥部件8之間工作協調一致；輸肥部件驅動系統9是本技術發明的核心部分，優先閥18將拖拉機液壓系統中齒輪泵41提供的高壓油不經任何節流優先供給液壓馬達16，流量可調且油壓自動保持穩定，多余的高壓油直接旁通回油箱，由于供給液壓馬達16的液壓油未經節流實現流量可調，從而保證液壓馬達16低轉速時輸出大扭矩，并且在拖拉機工況變化或馬達負荷變化時能保持轉速不變，同時有利于液壓系統油溫保持穩定。

如圖5所示，所述撒肥部件8包括傳動主軸19，所述傳動主軸19與三聯體20連接，所述三聯體20與撒肥絞龍連接，所述撒肥絞龍包括左撒肥絞龍21和右撒肥絞龍25，所述左撒肥絞龍21包括左撒肥盤24、左撒肥導向葉片23、左撒肥螺旋22，所述右撒肥絞龍25包括右撒肥盤28、右撒肥導向葉片27、右撒肥螺旋26；拖拉機1后動力輸出與撒肥部件傳動軸2相連，動力經撒肥部件8的三聯體20進行二次分配和換向，將拖拉機1的動力傳輸給撒肥部件8，分別驅動左撒肥絞龍21和右撒肥絞龍25快速轉動，輸肥部件5輸送來的有機肥12在快速旋轉的左撒肥導向葉片23和右撒肥導向葉片27的推送作用下向上向后高速運動，從而實現有機肥12的拋撒作業。

如圖1、如圖2所示，所述輸肥部件5包括主動輥14，所述主動輥14設置在肥箱4的尾端；所述輸肥部件5還包括從動輥10，所述從動輥10設置在肥箱4的起始端，所述主動輥14、從動輥10上沿肥箱4的寬度方向平行設有4條輸肥鏈11，所述輸肥鏈11上方設有多個刮板13，刮板13之間的間距為300-400mm；所述主動輥14還通過傳動軸與液壓馬達16連接。液壓馬達16驅動主動輥14，帶動輸肥部件5近似勻速緩慢運行，在輸肥鏈11和刮板13的共同作用下肥箱4內有機肥12整體緩慢向后移送，刮板13與有機肥12之間相對滑移越小輸肥部件5的工作效果越好。

如圖6所示，所述行走底盤6包括牽引裝置29、機架30，所述機架30上設有鋼板彈簧平衡懸架31、輪胎32。其主要的功能是傳遞作用在車輪和機架之間的各種力和力矩，并減輕和消除路面通過車軸傳給機架的沖擊載荷和振動，以改善新型牽引式固態有機肥撒施機行駛的平順性。

鋼板彈簧平衡懸架31包括鋼板彈簧、懸掛支座、連桿、U型螺栓。這種懸架最大的優點是防止了新型牽引式固態有機肥撒施機的后傾，同時又防止了其側傾，并且還能降低輪胎的磨損，提高輪胎使用壽命。

如圖3所述，所述肥箱4的底板上設有4條凹槽形軌道15；輸肥鏈11選用起重短環鏈在凹槽形軌道15內運行。

綜上所述，由于采用了上述技術方案，與現有技術相比，本實用新型合理分配拖拉機主機動力，并且充分運用拖拉機主機動力，拖拉機主要動力用來牽引新型牽引式固態有機肥撒施機行進，拖拉機的主機液壓系統用來驅動肥料輸送系統，使用拖拉機的后動力輸出軸驅動撒肥系統，三種動力均取自拖拉機，但又相對獨立，協同工作時互不干擾，保證了肥料輸送系統與撒肥系統高效協同工作；本實用新型還采用了液壓系統驅動輸肥鏈，有機肥移送速度低，工作平穩和緩，輸肥鏈與有機肥之間相對滑移小，輸肥效率高；本實用新型整機結構簡單，維修、保養方便。

以上結合附圖詳細描述了本實用新型的優選方式，但是，本實用新型并不限于上述實施方式中的具體細節，在本實用新型的技術構思范圍內，可以對本實用新型的技術方案進行多種簡單變型，這些簡單變型均屬于本實用新型的保護范圍。

另外需要說明的是，在上述具體實施方式中所描述的各個具體技術特征，在不矛盾的情況下，可以通過任何合適的方式進行組合，為了避免不必要的重復，本實用新型多各種可能的組合方式不再另行說明。

此外，本實用新型的各種不同的實施方式之間也可以進行任意組合，只要其不違背本實用新型的思想，其同樣應當視為本實用新型所公開的內容。
