本實用新型涉及草坪修剪設備領域，特別涉及一種割草機。

背景技術：

割草機又稱除草機、剪草機、草坪修剪機等。割草機是一種用于修剪草坪、植被等的機械工具，它是由刀盤、發動機、行走輪、行走機構、刀片、扶手、控制部分組成。刀盤裝在行走輪上，刀盤上裝有發動機，發動機的輸出軸上裝有刀片，刀片利用發動機的高速旋轉在速度方面提高很多，節省了除草工人的作業時間，減少了大量的人力資源。

目前，公開號為CN201518582U的中國專利公開了一種采用電池驅動的后自走推草機，它包括主體，與主體連接的操作手柄，所述主體內安裝有電機、刀片、電池以及用于驅動電機的開關，主體上設置有前輪軸與后輪軸，前輪軸兩端安裝有前輪，后輪軸兩端設置有后輪，所述刀片由電機帶動旋轉，所述電機、開關與電池電連接，所述后輪軸上設置有變速箱裝置，所述變速箱裝置通過電機驅動。

這種采用電池驅動的后自走推草機雖可以在一定程度上提高割草機工作的舒適性與可操縱性，但是割草機在使用過程中的用戶身高不同，有時候會讓未成年人進行操作，未成年人身高較低，操作此類割草機較為不便，不能夠達到最好的推動效果，會降低用戶體驗。

技術實現要素：

本實用新型的目的是提供一種割草機，其具有能夠適用于不同身高的用戶，提高用戶使用體驗的優點。

本實用新型的上述技術目的是通過以下技術方案得以實現的：

一種割草機，包括機體、設置在機體上的把手和若干個滾輪，所述把手包括握持部和連接部，握持部與連接部之間設有調節機構，調節機構包括分別套設在握持部和連接部上的調節套管和設置在調節套管內的調節螺紋，調節螺紋包括方向相反的第一螺紋段和第二螺紋段，握持部和連接部分別與第一螺紋段和第二螺紋段螺紋連接，連接部通過旋轉軸轉動連接在機體上，機體上還設有用于驅動旋轉軸帶動把手旋轉的旋轉機構。

通過采用上述技術方案，操作人員需要調整把手的位置和高度時，可以同時旋轉兩根調節套管，由于握持部和連接部同時套設在調節套管內，而第一螺紋段和螺紋段的方向相反，因此當調節套管旋轉時，握持部受到另一側的限位，連接部受到機體的限位，相反方向的螺紋會使握持部和連接部往相反的方向運動，如此通過旋轉調節套管就能夠帶動握持部和連接部相對或者相背運動，從而達到改變把手長度的效果，操作人員還可以通過調節旋轉機構來改變把手的角度，根據使用者的身高，調節把手的角度和長度，就能夠將把手調節至較為良好的使用位置，從而適用于不同身高的用戶，提升用戶使用時的體驗。

進一步設置：所述旋轉機構包括固定在旋轉軸上的蝸輪和轉動連接在機體內的蝸桿，蝸輪與蝸桿嚙合設置。

通過采用上述技術方案，操作人員可以通過蝸桿調節蝸輪，從而帶動旋轉軸和把手繞著機旋轉，達到調整把手角度的效果，而蝸輪蝸桿具有自鎖性，因此旋轉軸不會在把手的重力作用下旋轉，能夠維持把手的穩定性。

進一步設置：所述蝸桿一端延伸至機體外，另一端轉動連接在機體內并與機體緊配合，蝸桿的中間位置與蝸輪嚙合。

通過采用上述技術方案，蝸桿與機體緊配合，可以為蝸桿與機體之間提供較大的摩擦，防止在使用過程中蝸桿因震動或其他原因旋轉，帶動蝸輪旋轉，可以保持把手在使用過程中的穩定性。

進一步設置：所述蝸桿與機體轉動連接的一端設有旋轉盤，機體內設有與旋轉盤適配的旋轉槽，旋轉盤上套設有橡膠材料制成的阻力環，阻力環抵接在旋轉槽的內表面。

通過采用上述技術方案，由于蝸桿上固定旋轉盤，機體內設置旋轉槽，旋轉盤能夠在旋轉槽內旋轉，而旋轉盤上設有橡膠材料制成的阻力環，阻力環與機體之間會受到較大的摩擦，且蝸桿與機體之間是緊配合的，因此提供的摩擦足以防止蝸桿受到使用過程中的振蕩而旋轉。

進一步設置：所述蝸桿延伸至機體外的一端固定有連接盤，連接盤上固定有調節桿，調節桿與蝸桿垂直設置。

通過采用上述技術方案，操作人員在需要調節蝸桿時，可以通過旋轉調節桿來帶動蝸桿旋轉，如此根據杠桿定律，可以降低操作人員旋轉蝸桿時所需要的力，從而便于操作人員對把手角度的調節。

進一步設置：所述旋轉機構包括固定在旋轉軸上的從動齒輪、轉動連接在機體內的主動桿和固定在主動桿上的主動齒輪，主動齒輪與從動齒輪嚙合。

通過采用上述技術方案，主動桿旋轉，帶動主動齒輪旋轉，從而使從動齒輪連帶旋轉軸旋轉，就能夠改變把手與機體之間的角度，從而達到調節把手使用角度的目的。

進一步設置：所述機體固定有用于驅動主動桿旋轉的驅動油缸，驅動油缸與主動桿之間通過叉型連接件進行傳動。

通過采用上述技術方案，驅動油缸通過叉型連接件帶動主動桿旋轉，在驅動油缸持續施加作用力的情況下，就能夠使主動桿維持在一定的角度上，避免把手受到外力影響而帶動主動桿旋轉，保持把手使用的整體穩定性。

作為優選，叉型連接件包括兩根固定在主動桿上的從動臂、平行于主動桿設置的連接桿和固定在連接桿上的旋轉桿，旋轉桿遠離連接桿的一端鉸接在驅動油缸的輸出軸上。

通過采用上述技術方案，驅動油缸的輸出軸與叉型連接件的旋轉桿固定，而旋轉桿、連接桿和從動臂一體設置，旋轉桿旋轉就能夠帶動從動臂和旋轉軸旋轉，而從動臂設置兩根可以從兩個位置推動旋轉軸，從而使旋轉軸的旋轉更加穩定。

綜上所述，本實用新型具有以下有益效果：

根據使用者的身高，調節把手的角度和長度，就能夠將把手調節至較為良好的使用位置，從而適用于不同身高的用戶，提升用戶使用時的體驗，并且使用過程中把手較為穩定，不容易受到外界振蕩而改變位置和角度。

附圖說明

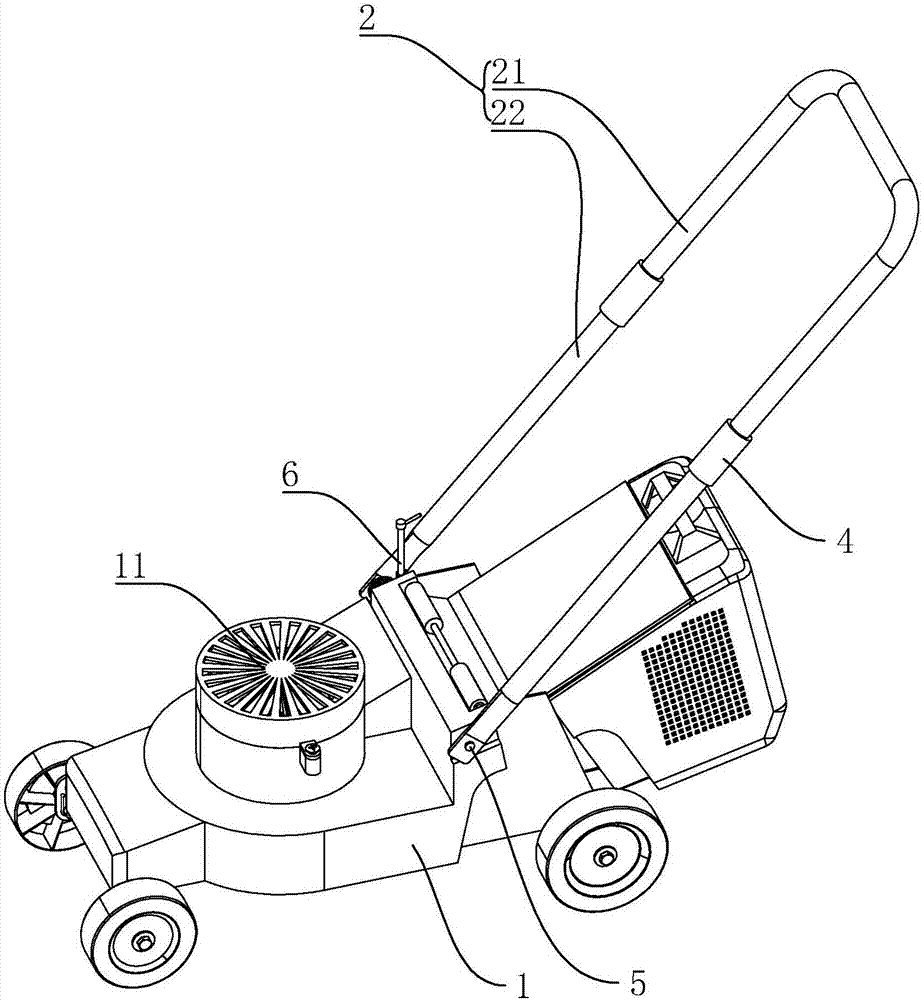

圖1是實施例1的結構示意圖；

圖2是實施例1中用于顯示把手的結構示意圖；

圖3是實施例1中連接套管結構示意圖；

圖4是實施例1中旋轉機構的結構示意圖；

圖5是實施例1中蝸桿的連接結構示意圖；

圖6是實施例2中旋轉機構的結構示意圖。

圖中，1、機體；11、刀片；2、把手；21、握持部；22、連接部；3、滾輪；4、調節機構；41、調節套管；42、調節螺紋；421、第一螺紋段；422、第二螺紋段；5、旋轉軸；6、旋轉機構；61、蝸輪；62、蝸桿；621、旋轉盤；622、旋轉槽；623、阻力環；624、連接盤；625、調節桿；63、從動齒輪；64、主動齒輪；65、驅動油缸；66、叉型連接件；661、主動桿；662、從動臂；663、旋轉桿；67、連接桿。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

實施例1：一種割草機，如圖1所示，其包括機體1，機體1的四角上轉動連接有滾輪3，機體1底部設有刀片11，機體1內還設有分別驅動刀片11和滾輪3旋轉的驅動電機，機體1上轉動連接有把手2，操作人員可以通過把手2推動機體1，在滾輪3的作用下帶動機體1活動，然后通過刀片11對草坪進行切割。

如圖2和圖3所示，把手2分為三個部分，其最上端為握持部21，握持部21呈“冂”字形設置，下方為連接部22，連接部22的最下端設置有旋轉軸5，中間為調節機構4，旋轉軸5位于機體1內，通過旋轉軸5就能夠帶動整個把手2在機體1上旋轉，調節機構4包括握持部21與連接部22之間通過螺紋設置的兩根調節套管41。

如圖2和圖3所示，調節套管41分別套設在握持部21和連接部22上，調節套管41內設置有調節螺紋42，調節螺紋42分為左右兩段，左側為第一螺紋段421，右側為第二螺紋段422，第一螺紋段421與第二螺紋段422的螺紋方向相反，握持部21連接在第一螺紋段421內，連接部22套設在第二連接段內，由于方向相反，在連接套管旋轉時，握持部21和連接部22在螺紋的作用下就會向相對移動或者相向移動，從而調整整個把手2的長度，

如圖4所示，連接部22固定在旋轉軸5上，而旋轉軸5轉動連接在機體1內，機體1內還設有用來推動旋轉軸5旋轉的旋轉機構6，旋轉機構6包括垂直于旋轉軸5設置在機體1內的蝸桿62，旋轉軸5上固定有蝸輪61，蝸輪61與蝸桿62相互嚙合，蝸桿62的左側設有連接盤624，連接盤624上固定有調節桿625，調節桿625相對于蝸桿62垂直設置，連接盤624和調節桿625均位于機體1外，操作人員通過調整調節桿625就能夠帶動蝸桿62和蝸輪61旋轉。

如圖4和圖5所示，蝸桿62的右端設有旋轉盤621，旋轉盤621的外圓上套設有橡膠材料制成的阻力環623，機體1內壁上設有形狀與旋轉盤621相同的旋轉槽622，旋轉盤621鑲嵌在旋轉槽622內，如此蝸桿62能夠在機體1內旋轉，而阻力環623與旋轉槽622的內壁之間緊配合連接，如此阻力環623與旋轉槽622之間的摩擦力較大，這樣在日常使用過程中，蝸桿62不容易因受到外界振蕩而旋轉，從而導致蝸輪61帶動把手2旋轉。

實施例2：一種割草機，與實施例1的不同之處在于，如圖6所示，旋轉機構6包括轉動連接在機體1內并與旋轉軸5平行設置的主動桿661，主動桿661的中間設有主動齒輪64，旋轉軸5上對應位置設有與主動齒輪64相互嚙合的從動齒輪63，主動桿661上還固定有叉型連接件66，機體1內固定有驅動油缸65，叉型連接件66包括平行主動桿661設置的連接桿67，連接桿67的兩端設有從動臂662，從動臂662的另一端固定在主動桿661上，連接桿67的中間設置有旋轉桿663，旋轉桿663背向從動臂662一側設置，并且與驅動油缸65的輸出軸鉸接，驅動油缸65朝上方固定。

當操作人員啟動驅動油缸65時，驅動油缸65的輸出軸帶動叉型連接件66活動，從而帶動主動桿661和主動齒輪64旋轉，聯動從動齒輪63和旋轉軸5旋轉，達到改變把手2角度的目的，而同時驅動油缸65可以提供較為穩定而持久的力，可以避免把手2在外力作用下旋轉。

上述的實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。
