本實用新型涉及畜牧加溫機設備技術領域，具體為一種畜牧用熱風加溫機。

背景技術：

在畜牧養殖上一般為了縮短養殖周期，提供產量，需要保持畜牧廠房內部的溫度在一定范圍內恒定，此時需要熱風加溫機對畜牧廠房內部進行送熱風處理，方能保證畜牧廠房內部的溫度在一定范圍內波動，但是現有的熱風加溫機一般都是小功率的，只能單獨供應一個廠房，同時也只能單方面的做送熱風處理，功能單一，在大規模畜牧養殖上需要購買多臺設備，提高了養殖成本。

技術實現要素：

本實用新型的目的在于提供一種畜牧用熱風加溫機，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種畜牧用熱風加溫機，包括第一循環風機、第二循環風機、展開板、粉碎旋轉球和加溫機本體，所述加溫機本體的內部安裝有第一循環風機和第二循環風機，所述第一循環風機和第二循環風機通過T型進風管與粉碎旋轉球連接，所述粉碎旋轉球分別與第一出風管道、第二出風管和第三出風管進行連接，所述第一出風管道、第二出風管和第三出風管的管口分別固定有電加熱盤管，所述第一出風管道和第三出風管分別貫穿加溫機本體的兩端，所述第二出風管貫穿加溫機本體的頂端，所述粉碎旋轉球上安裝有貫穿加溫機本體的第一進料管和第二進料管，所述第一進料管和第二進料管分別位于第二出風管的兩端，所述展開板的一端通過齒輪軸與加溫機本體轉動連接，所述展開板的另一端通過固定磁鐵與加溫機本體固定連接。

優選的，所述加溫機本體的底部四角上分別固定有轉向輪，轉向輪的外端鉸鏈連接有剎車片。

優選的，所述加溫機本體的內部底端鋪設有減震底板。

優選的，所述第一循環風機和第二循環風機通過風機支架固定在加溫機本體的內部。

優選的，所述展開板共設有兩個，兩個展開板分別位于加溫機本體的兩端。

優選的，所述加溫機本體的前端鑲嵌固定有電腦板，電腦板上設有功能按鍵。

優選的，所述粉碎旋轉球的內部中心軸上轉動安裝有旋轉球，旋轉球上均勻焊接有粉碎軸刀，所述粉碎旋轉球的表面均勻開設有出風口。

與現有技術相比，本實用新型的有益效果是：本實用新型，采用第一循環風機和第二循環風機進行風循環，能夠有效的延長設備使用壽命，配合第一出風管道、第二出風管道和第三出風管道上固定安裝的電加熱盤管，能夠達到對畜牧廠房送熱風的處理，能夠同時供應多個畜牧廠房的送熱風，在送熱風的同時，根據進風量對畜牧廠房內部進行加藥處理，通過第一進料管和第二進料管進行進料，在粉碎旋轉球的作用下進行徹底的攪拌，配合出風管道對各個畜牧廠房進行簡單的消毒處理，設計新穎，制造簡單，適用性強，具有良好的市場推廣價值。

附圖說明

圖1為本實用新型的關機狀態示意圖；

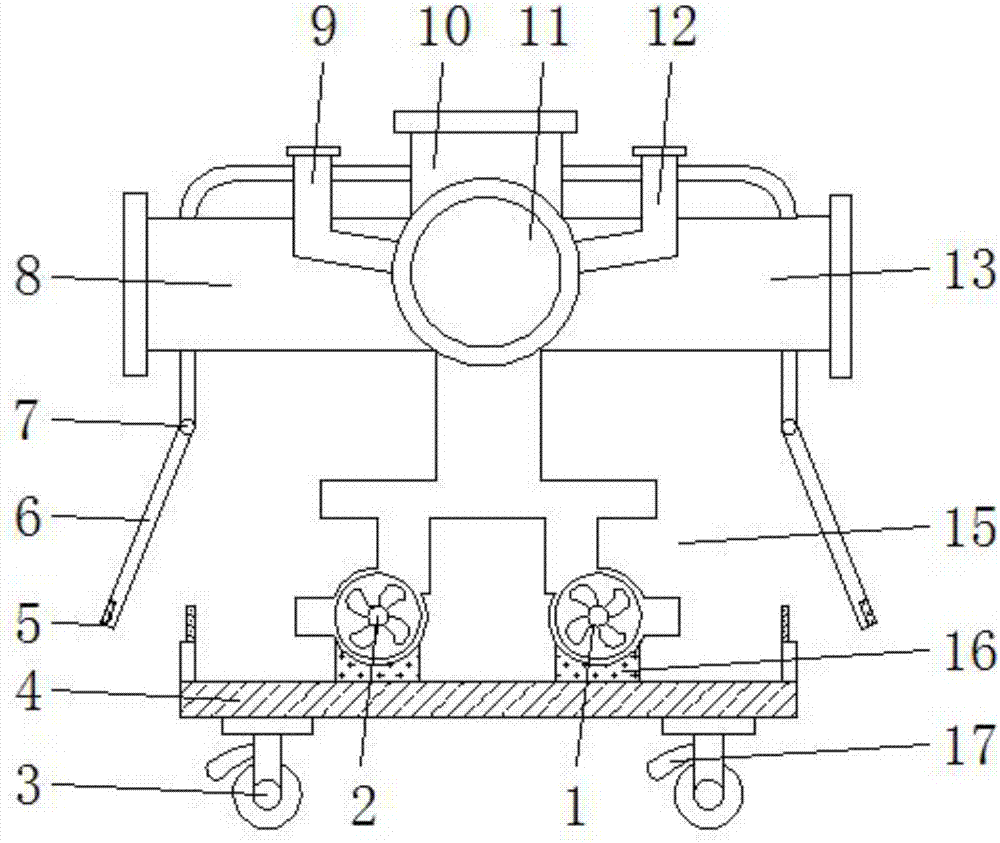

圖2為本實用新型的工作狀態示意圖；

圖3為本實用新型的外部結構圖；

圖4為本實用新型的粉碎旋轉球結構圖。

圖中：1-第一循環風機；2-第二循環風機；3-轉向輪；4-減震底板；5-固定磁鐵；6-展開板；7-齒輪軸；8-第一出風管道；9-第一進料管；10-第二出風管；11-粉碎旋轉球；12-第二進料管；13-第三出風管；14-T型進風管；15-加溫機本體；16-風機支架；17-剎車片；18-電加熱盤管；19-電腦板；20-功能按鍵；21-出風口；22-旋轉球；23-粉碎軸刀。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供的一種實施例：一種畜牧用熱風加溫機，包括第一循環風機1、第二循環風機2、展開板6、粉碎旋轉球11和加溫機本體15，加溫機本體15的內部安裝有第一循環風機1和第二循環風機2，提供風力，第一循環風機1和第二循環風機2通過T型進風管14與粉碎旋轉球11連接，粉碎旋轉球11分別與第一出風管道8、第二出風管10和第三出風管13進行連接，能夠快速的進行出風第一出風管道8、第二出風管10和第三出風管13的管口分別固定有電加熱盤管18，能夠對畜牧廠房進行送熱風處理，第一出風管道8和第三出風管13分別貫穿加溫機本體15的兩端，第二出風管10貫穿加溫機本體15的頂端，能夠同時對三個畜牧廠房進行送熱風處理，提供工作效率，粉碎旋轉球11上安裝有貫穿加溫機本體15的第一進料管9和第二進料管12，第一進料管9和第二進料管12分別位于第二出風管10的兩端，在送熱風處理的過程中能夠同步快速的對畜牧廠房進行消毒處理，展開板6的一端通過齒輪軸7與加溫機本體15轉動連接，展開板6的另一端通過固定磁鐵5與加溫機本體15固定連接，在第一循環風機1和第二循環風機2工作時，將展開板6打開，便于抽取外部空氣，達到風循環的目的，同時便于對第一循環風機1和第二循環風機2進行檢修和維護。

加溫機本體15的底部四角上分別固定有轉向輪3，轉向輪3的外端鉸鏈連接有剎車片17，便于快速的對設備進行移動，加溫機本體15的內部底端鋪設有減震底板4，達到減震除噪音的目的，第一循環風機1和第二循環風機2通過風機支架16固定在加溫機本體15的內部，保證第一循環風機1和第二循環風機2運行時候的機身平穩，展開板6共設有兩個，兩個展開板6分別位于加溫機本體15的兩端，加快空氣的流動，同時便于分別對第一循環風機1和第二循環風機2的檢修和維護，加溫機本體15的前端鑲嵌固定有電腦板19，電腦板19上設有功能按鍵20，方便對設備進行控制，粉碎旋轉球11的內部中心軸上轉動安裝有旋轉球22，旋轉球22上均勻焊接有粉碎軸刀23，粉碎旋轉球11的表面均勻開設有出風口21，能夠保證消毒粉均勻的送到需要消毒的畜牧廠房。

具體使用方式：本實用新型，正常送熱風時：根據需要對一個畜牧廠房送熱風還是對多個畜牧廠房送熱風情況，控制第一循環風機1和第二循環風機2開啟的順序和開啟的時間，達到合理分配的目的，有效延長使用壽命，將展開板6通過齒輪軸7的轉動，將展開板6打開，通過T型進風管14進行送風分別通過第一出風管道8、第二出風管道10和第三出風管道13對畜牧廠房進行送風處理，配合第一出風管道8、第二出風管道10和第三出風管道13上固定的電加熱盤管能夠達到出熱風的目的，在正常送風情況下，第一進料管9和第二進料管12通過堵塞器將管口堵住，避免漏風。

廠房消毒時：在正常送風的基礎上，通過第一進料管9和第二進料管12將粉狀的消毒藥倒入粉碎旋轉球11的內部，在送風的情況下，在風力的作用下，旋轉球22進行旋轉，帶動粉碎軸刀23進行攪拌粉碎，經過出風口21進行均勻出藥，通過第一出風管道8、第二出風管道10和第三出風管道13隨著風力均勻的送入各個畜牧廠房，達到消毒的目的，在加藥結束后，第一進料管9和第二進料管12通過堵塞器將管口堵住，避免漏風。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
