本實用新型涉及刀片固定架領域，尤其涉及一種新型農機刀片安裝固定架。

背景技術：

農業機械化代表著先進的農業生產力，是農業現代化的重要組成部分并且起著決定性的作用，農機刀片的安裝在一定程度上決定著農業生產的效率與質量，然而現有的農機刀片安裝固定架結構不穩定，不便于更換，增加了操作難度，且造成了不必要的浪費。

技術實現要素：

本實用新型針對現有技術存在的上述不足，提供一種結構穩定、便于更換的新型農機刀片安裝固定架。

本實用新型的目的是通過以下技術方案來實現：

一種新型農機刀片安裝固定架，包括安裝桿、刀片安裝底座、固定套，所述安裝桿右側具有固定凸起，所述固定凸起右側具有定位槽，所述安裝桿左側具有配合凸起，所述配合凸起左側具有定位凸起，所述定位凸起與定位槽相適應，所述定位槽連接定位凸起，所述定位凸起插入定位槽中，所述固定凸起與配合凸起連接形成多個底座安裝槽，所述底座安裝槽均勻排列在固定凸起、配合凸起外側，所述底座安裝槽連接刀片安裝底座，所述刀片安裝底座中部具有中心安裝片，所述刀片安裝底座上部具有刀片安裝凸起，所述刀片安裝凸起內部具有刀片安裝槽，所述刀片安裝槽連接農機刀片下部，所述刀片安裝凸起具有多個安裝孔，所述安裝孔連接安裝螺栓，所述安裝螺栓插入安裝孔中，所述安裝孔與安裝螺栓相互嚙合，所述固定凸起具有加固槽，所述刀片安裝底座內部兩端具有加固凸起，所述加固凸起與固定凸起的加固槽相適應，所述固定凸起的加固槽連接加固凸起左側，所述加固凸起左側插入固定凸起的加固槽中，所述配合凸起具有加固槽，所述配合凸起的加固槽與加固凸起右側相適應，所述配合凸起的加固槽連接加固凸起右側，所述加固凸起右側插入配合凸起的加固槽中，所述固定凸起分為左固定凸起、右固定凸起，所述配合凸起分為左配合凸起、右配合凸起。

所述左固定凸起、右固定凸起、左配合凸起、右配合凸起形成中心槽，所述中心槽連接中心安裝片，所述中心安裝片插入中心槽中。

所述固定套內部具有固定套孔，所述固定套孔一側連接安裝桿外側，所述固定套孔另一側連接刀片安裝底座外側，所述刀片安裝底座外側、安裝桿外側與固定套孔相互嚙合。

有益效果：

通過定位槽與定位凸起的連接，使固定凸起與右側安裝桿的配合凸起連接穩定，通過加固槽與加固凸起的連接，使固定凸起、配合凸起與刀片安裝底座連接的穩定性得到了保障，中心槽連接中心安裝片，使刀片安裝底座結構更加穩定，不會隨意轉動，通過安裝桿外側、刀片安裝底座外側與固定套孔的共同配合，使相鄰安裝桿與刀片安裝底座連接緊密，多個安裝孔與多個安裝螺栓共同配合，使農機刀片與刀片安裝凸起連接更加穩固，當固定套孔與刀片安裝槽分離，固定凸起與配合凸起可分離，進而使刀片安裝底座可與固定凸起、配合凸起分離，實現刀片安裝底座的更換，這種新型農機刀片安裝固定架結構穩定，且便于更換，提高了使用的便利性的同時，避免了不必要的浪費。

附圖說明

圖1為本實用新型所述的新型農機刀片安裝固定架結構示意圖。

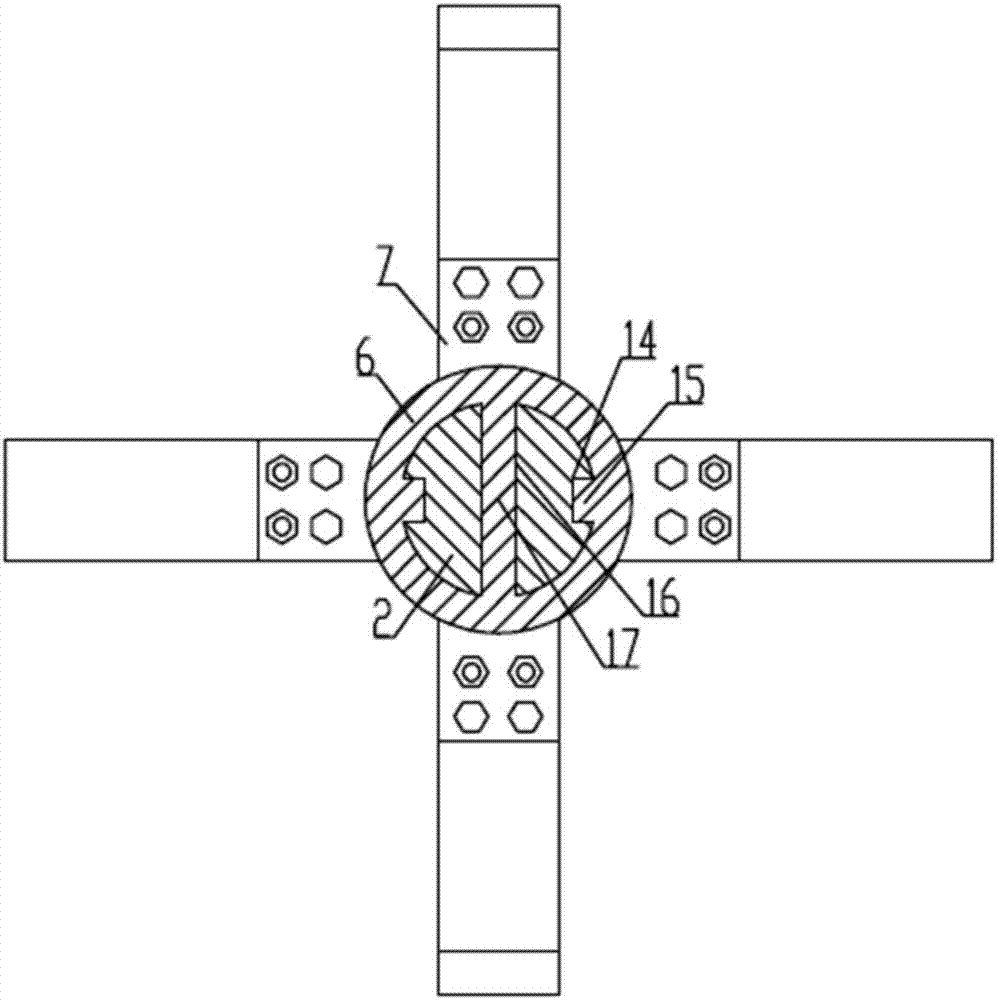

圖2為本實用新型所述的新型農機刀片安裝固定架剖面圖。

具體實施方式

下面根據附圖和實施例對本實用新型作進一步詳細說明：

一種新型農機刀片安裝固定架，包括安裝桿1、刀片安裝底座6、固定套11，所述安裝桿1右側具有固定凸起2，所述固定凸起2右側具有定位槽4，所述安裝桿1左側具有配合凸起3，所述配合凸起3左側具有定位凸起5，所述定位凸起5與定位槽4相適應，所述定位槽4連接定位凸起5，所述定位凸起5插入定位槽4中，所述固定凸起2與配合凸起3連接形成多個底座安裝槽18，所述底座安裝槽18均勻排列在固定凸起2、配合凸起3外側，所述底座安裝槽18連接刀片安裝底座6，所述刀片安裝底座6中部具有中心安裝片17，所述刀片安裝底座6上部具有刀片安裝凸起7，所述刀片安裝凸起7內部具有刀片安裝槽13，所述刀片安裝槽13連接農機刀片10下部，所述刀片安裝凸起7具有多個安裝孔8，所述安裝孔8連接安裝螺栓9，所述安裝螺栓9插入安裝孔8中，所述安裝孔8與安裝螺栓9相互嚙合，所述固定凸起2具有加固槽14，所述刀片安裝底座6內部兩端具有加固凸起15，所述加固凸起15與固定凸起2的加固槽14相適應，所述固定凸起2的加固槽14連接加固凸起15左側，所述加固凸起15左側插入固定凸起2的加固槽14中，所述配合凸起3具有加固槽14，所述配合凸起3的加固槽14與加固凸起15右側相適應，所述配合凸起3的加固槽14連接加固凸起15右側，所述加固凸起15右側插入配合凸起3的加固槽14中，所述固定凸起2分為左固定凸起、右固定凸起，所述配合凸起3分為左配合凸起、右配合凸起。

所述左固定凸起、右固定凸起、左配合凸起、右配合凸起形成中心槽16，所述中心槽16連接中心安裝片17，所述中心安裝片17插入中心槽16中。

所述固定套11內部具有固定套孔12，所述固定套孔12一側連接安裝桿1外側，所述固定套孔12另一側連接刀片安裝底座6外側，所述刀片安裝底座6外側、安裝桿1外側與固定套孔12相互嚙合。

通過定位槽4與定位凸起5的連接，使固定凸起2與右側安裝桿1的配合凸起3連接穩定，通過加固槽14與加固凸起15的連接，使固定凸起2、配合凸起3與刀片安裝底座6連接的穩定性得到了保障，中心槽16連接中心安裝片17，使刀片安裝底座6結構更加穩定，不會隨意轉動，通過安裝桿1外側、刀片安裝底座6外側與固定套孔12的共同配合，使相鄰安裝桿1與刀片安裝底座6連接緊密，多個安裝孔8與多個安裝螺栓9共同配合，使農機刀片10與刀片安裝凸起7連接更加穩固，當固定套孔12與刀片安裝槽13分離，固定凸起2與配合凸起3可分離，進而使刀片安裝底座6可與固定凸起2、配合凸起3分離，實現刀片安裝底座6的更換，這種新型農機刀片安裝固定架結構穩定，且便于更換，提高了使用的便利性的同時，避免了不必要的浪費。
