本實用新型涉及草莓種植設備，特別涉及一種草莓大棚的排水系統。

背景技術：

大棚種植草莓是一種果農常用的栽培手段，隨著土地利用率提高的要求，立體式種植更被普遍推廣。

現代的大棚種植草莓，當遇到下雨天氣時，雨水會順著棚頂落在草莓周圍的土地上，長久積累雨水后，就會導致草莓周圍土地的含水量過高，草莓根部浸泡過多的水后就會導致根部的腐爛，從而使得草莓產量降低。

技術實現要素：

本實用新型的目的是提供一種草莓大棚的排水系統，能夠避免雨水浸泡到草莓根部。

本實用新型的上述技術目的是通過以下技術方案得以實現的：一種草莓大棚的排水系統，包括多個大棚本體、設置在所述大棚本體的弧形頂部上的薄膜，相鄰所述大棚本體之間設置有雨水收集槽，所述雨水收集槽的下側設置有排水管，所述排水管遠離所述雨水收集槽的一端設置有排水槽，所述大棚本體靠近所述排水槽一側的地面上設置有混凝土層，所述雨水收集槽的兩側均設置有朝向所述雨水收集槽的內部一側向下傾斜的導流板，所述導流板與所述薄膜之間設置有用于將所述薄膜側邊固定在所述導流板上的固定件。

通過采用上述方案，該種草莓大棚的排水系統當遇到下雨天時，雨水從大棚本體的弧形頂部上順著薄膜滑落，利用導流板與薄膜側邊之間通過固定件固定在一起，即可使得雨水從薄膜上直接順著導流板滑入到位于相鄰大棚本體之間的雨水收集槽內，從而通過雨水收集槽經過排水管后落入到排水槽內；其中利用設置在大棚本體靠近排水槽一側地面上的混凝土層，當雨水落在大棚本體靠近排水槽一側的地面上時，就不會滲入到泥土內，而是會被混凝土層隔離掉，從而避免大棚本體內的泥土遭受雨水的滲入，最終即可避免草莓根部被雨水所浸泡。

本實用新型的進一步設置為：所述固定件為穿過所述薄膜后釘入到所述導流板上的按釘。

通過采用上述方案，利用按釘將薄膜側邊釘在導流板上，從而當雨水從薄膜上滑落時，雨水會從薄膜上直接滑落到導流板上，使得雨水落入到雨水收集槽內時比較順暢和穩定，避免雨水在薄膜上滑落到雨水收集槽以外的區域。

本實用新型的進一步設置為：所述混凝土層呈朝向所述排水槽的一側向下傾斜。

通過采用上述方案，利用混凝土層朝向排水槽的一側向下傾斜，從而當雨水落在混凝土層上時，雨水就會順著混凝土層向下落入到排水槽，傾斜的混凝土層即可給雨水的滑落起到導向的作用，避免雨水滑入到大棚本體內的泥土內。

本實用新型的進一步設置為：所述雨水收集槽內設置有安裝框，所述安裝框內設置有過濾網。

通過采用上述方案，利用過濾網即可避免落葉等雜物落入到雨水收集槽內，避免雜物阻塞雨水收集槽內的排水管。

本實用新型的進一步設置為：所述雨水收集槽兩側的內壁上均設置供所述安裝框兩側分別嵌入的滑槽。

通過采用上述方案，利用雨水收集槽兩側內壁上供安裝框兩側嵌入的滑槽，即可實現安裝框在雨水收集槽內的滑移，當過濾網上的雜物過多時，操作人員即可取出過濾網，對過濾網上的雜物進行及時的清理。

本實用新型的進一步設置為：所述排水槽通過管道連通有用于灌溉的排水渠。

通過采用上述方案，排水槽內的雨水通過管道連通到排水渠內，排水渠即可將這些雨水用于莊家的灌溉，從而實現資源的合理利用。

綜上所述，本實用新型具有以下有益效果：該種草莓大棚的排水系統當遇到下雨天時，雨水從大棚本體的弧形頂部上順著薄膜滑落，利用按釘將薄膜側邊固定在導流板上，即可使得雨水從薄膜上直接順著導流板滑入到位于相鄰大棚本體之間的雨水收集槽內，從而通過雨水收集槽經過排水管后落入到排水槽內，排水槽內的水又會流入到排水渠內用于灌溉；其中利用設置在大棚本體靠近排水槽一側地面上傾斜的混凝土層，當雨水落在大棚本體靠近排水槽一側的地面上時，就不會滲入到泥土內，而是會被混凝土層隔離后滑入到排水槽內，從而避免大棚本體內的泥土遭受雨水的滲入，最終即可避免草莓根部被雨水所浸泡。

附圖說明

圖1是本實用新型結構示意圖；

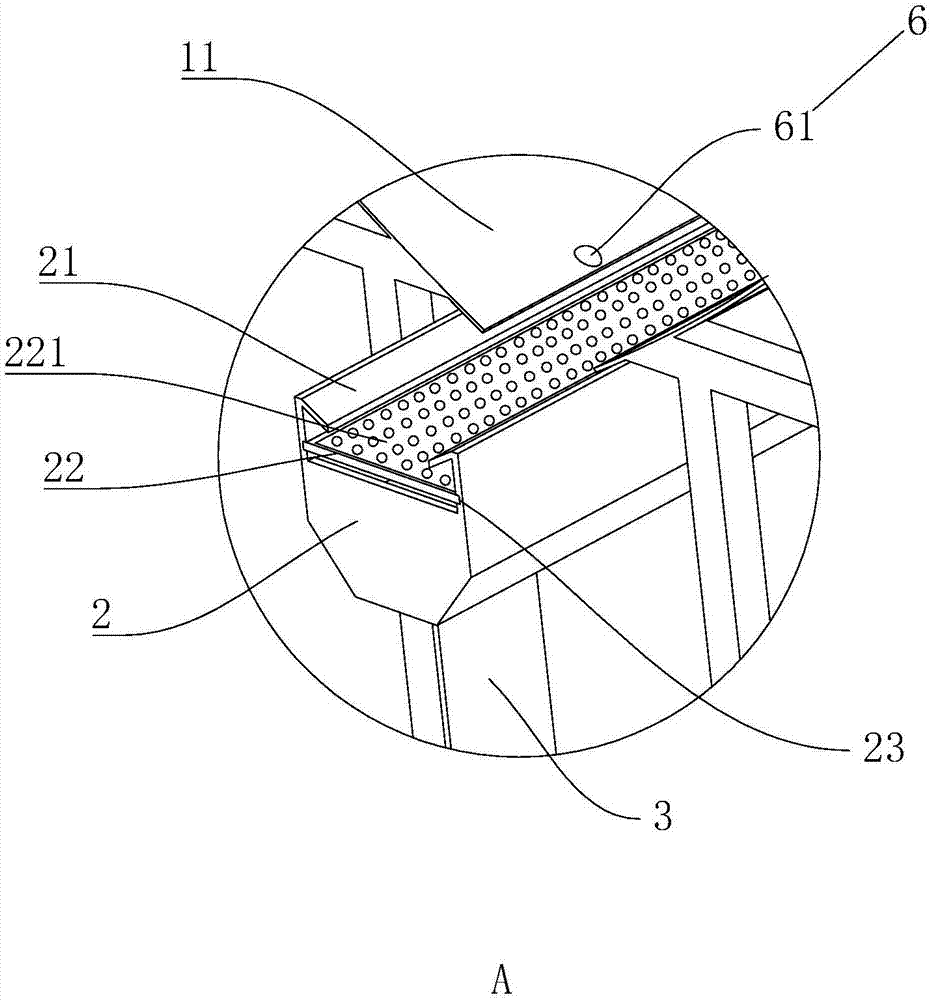

圖2是圖1中A部的放大圖，主要用于體現薄膜、導流板、按釘之間的連接關系。

圖中：1、大棚本體；11、薄膜；2、雨水收集槽；21、導流板；22、安裝框；221、過濾網；23、滑槽；3、排水管；4、排水槽；5、混凝土層；6、固定件；61、按釘；7、排水渠。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

一種草莓大棚的排水系統，參照?qǐng)D1、圖2，該種草莓大棚的排水系統包括有多個相鄰的大棚本體1，大棚本體1的外壁上均包裹有薄膜11，而且大棚本體1的頂部呈弧形，相鄰兩個大棚之間安裝有雨水收集槽2，其中雨水收集槽2的兩側均一體設置有導流板21，導流板21朝向雨水收集槽2的內部一側向下傾斜；同時薄膜11的側邊抵觸在導流板21的外壁上，薄膜11和導流板21之間安裝有按釘61，按釘61穿過薄膜11后釘入到導流板21上，此時按釘61即可構成用于將薄膜11側邊固定在導流板21上的固定件6。

參照?qǐng)D2，雨水收集槽2的兩側內壁上均開設有滑槽23，滑槽23的延伸方向與雨水收集槽2的延伸方向平行，其中雨水收集槽2內安裝有安裝框22，安裝框22的兩側分別嵌入在兩側的滑槽23內，從而實現安裝框22在雨水收集槽2內的滑移，同時安裝框22內固定有過濾網221。

參照?qǐng)D1，雨水收集槽2的下側通過螺栓固定連接有豎直向下延伸的排水管3，排水管3與雨水收集槽2相通，排水管3遠離雨水收集槽2的一端安裝有排水槽4，排水槽4呈水平放置，多根排水管3均與排水槽4相通；其中大棚本體1靠近排水槽4一側的地面上涂覆有混凝土層5，混凝土層5朝向排水槽4的一側向下傾斜；同時排水槽4的下側安裝有管道，管道遠離排水槽4的一端連接有排水渠7，排水渠7用于連接到莊家地里用于灌溉。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。
