本實用新型涉及一種保護戶外電力設備的驅鳥設備領域，特別是一種架空輸電鐵塔上的驅鳥裝置。

背景技術：

在架空輸電鐵搭架設輸電導線完成后，由于架空輸電鐵搭高大穩固，因此引來了許多鳥類都喜歡在上面活動、筑巢繁殖等，特別是在鐵搭絕緣子串正上方的交叉穩固處的位置吸引了很多鳥類進行筑巢，從而導致了輸電線路設備破壞、線路跳閘等情況的頻頻發生。為了保證電力系統安全、穩定運行，同時避免鳥類對輸電線路的傷害，需要一種長期而有效的在鐵搭上防鳥、驅鳥的裝置，因此眾多的驅鳥設備應運而生，傳統的驅鳥風車，隨著時間推移驅鳥效果逐漸降低，而且功能單一，驅鳥效果不理想，而各種智能驅鳥裝置，結構復雜、成本高、且使用壽命短。

技術實現要素：

本實用新型所要解決的技術問題是提供一種架空輸電鐵塔上的驅鳥裝置，可以有效的防止鳥類對輸電設備的破壞，結構簡單，壽命較長。

為解決上述技術問題，本實用新型所采用的技術方案是：一種架空輸電鐵塔上的驅鳥裝置，包括裝置底座和聲音驅鳥器，所述聲音驅鳥器可拆卸水平安裝在裝置底座上，聲音驅鳥器包括進風管、導風管、調風擋板、出氣口和發聲器，所述進風管連接導風管，導風管內部斜向設置調風擋板，在導風管與調風擋板的連接處設置有出氣口，在出氣口位置設置有發聲器。

優選的方案中，所述聲音驅鳥器數量為四個，聲音驅鳥器分別水平安裝在裝置底座的四個方向。

優選的方案中，所述進風管為變口徑，口徑小的一端與導風管連接。

優選的方案中，所述進風管的進風口設置有鐵絲網。

優選的方案中，所述裝置底座上端可拆卸安裝有鳥刺，鳥刺朝上呈團簇狀。

本實用新型提供的一種架空輸電鐵塔上的驅鳥裝置，通過采用以上結構，在自然風的作用下，發出聲音，從而達到驅鳥的目的，而發生器設置于導風管內部，外界環境的影響較小，使用壽命較長。本裝置結構簡單，操作方便，效果較好。優選的方案中，設置四個不同方向的驅鳥器，從而使任意方向的風都可以使驅鳥裝置發出聲音，驅鳥效果更好。設置的鳥刺，可以防止鳥類在驅鳥裝置上棲息，起到雙重驅鳥的效果。

附圖說明

下面結合附圖和實施例對本實用新型作進一步說明：

圖1為本實用新型的整體結構示意圖。

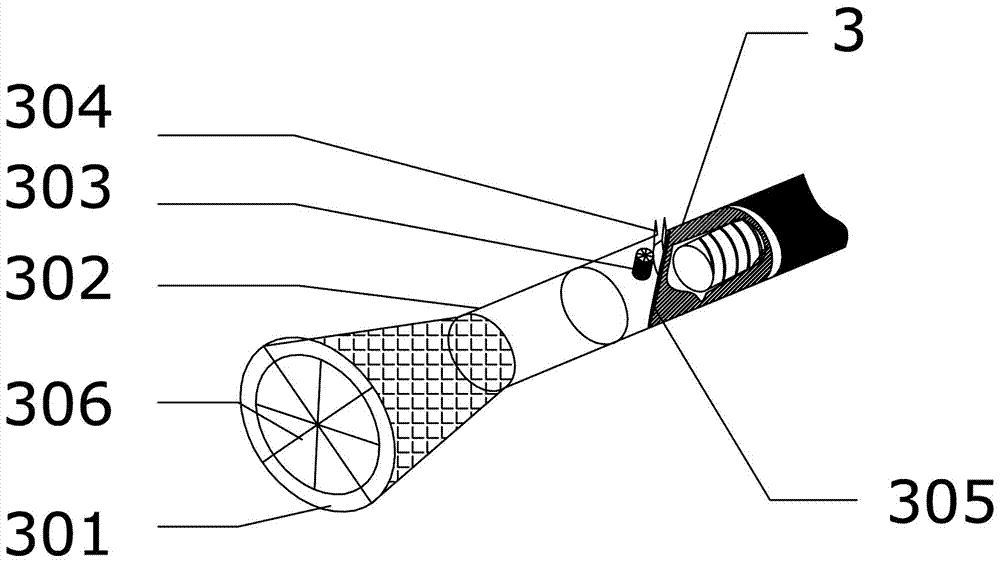

圖2為本實用新型的驅鳥器的結構示意圖。

圖中：裝置底座1，鳥刺2，聲音驅鳥器3，進風管301，導風管302，發聲器303，出氣口304，調風擋板305，鐵絲網306。

具體實施方式

如圖1~2所示，一種架空輸電鐵塔上的驅鳥裝置，包括裝置底座1和聲音驅鳥器3，聲音驅鳥器3通過螺帽水平安裝在裝置底座1上，聲音驅鳥器3包括進風管301、導風管302、調風擋板305、出氣口304和發聲器303，所述進風管301連接導風管302，導風管302內部斜向設置調風擋板305，在導風管302與調風擋板305的連接處設置有出氣口304，在出氣口304位置設置有發聲器303。聲音驅鳥器3數量為四個，分別水平安裝在裝置底座1的四個方向。通過進風管301、導風管302以及出氣口304形成空氣流通通道，致使出氣口304處的發聲器303發出聲音，將鐵搭周圍附近的鳥類都可以達到驅趕的作用。進風管301、導風管302和調風擋板305可以選用不銹鋼材料，使用壽命更長。

優選的方案中，進風管301為變口徑，口徑小的一端與導風管302連接。進風管301的進風口口徑比較大，更容易使風流進進風管301。

優選的方案中，所述進風管301的進風口設置有鐵絲網306，可以避免雜物堵住進風管301，確?？諝饬髁魍槙场?/p>

優選的方案中，裝置底座1上端通過螺紋以及螺帽安裝有朝上呈團簇狀鳥刺2，可以防止鳥類在驅鳥裝置上棲息，起到雙重驅鳥的效果。

該裝置的聲音驅鳥器3和鳥刺2與裝置底座1可拆卸連接，可以實現單獨部件的更換，提高使用率。

上述的實施例僅為本實用新型的優選技術方案，而不應視為對于本實用新型的限制，本實用新型的保護范圍應以權利要求記載的技術方案，包括權利要求記載的技術方案中技術特征的等同替換方案為保護范圍。即在此范圍內的等同替換改進，也在本實用新型的保護范圍之內。
