本申請涉及抗菌領域，特別是涉及一種抗菌劑及其制備方法、粉末涂料、具有抗菌功能的產品及其制備方法。

背景技術：

1、廚衛五金產品例如水龍頭、花灑等的使用環境潮濕復雜，產品表面易附著細菌，并由此滋生出各種霉、酸和毒素的代謝產物，從而影響產品的外觀與質量，危害人體健康，因此對廚衛五金產品的抗菌性能有較高的要求。目前大多通過在產品表面構建抗菌涂層使其具有良好的抗菌能力，例如向粉末涂料中加入一些抗菌劑并噴涂在產品表面，以提高抗菌性能。

2、目前，抗菌劑分為無機類和有機類兩大類，有機抗菌劑的安全性尚在研究中，且有機抗菌劑的耐熱性較差，容易水解，有效期短，難以推廣使用。而無機抗菌劑例如銀離子抗菌劑雖然安全性較高，且耐熱性好，但所制備的涂膜的抗菌耐久性較差，反復水洗幾次后抗菌效果大大減弱。因此，目前的無機抗菌劑應用在抗菌涂層中，還存在抗菌耐久性較差的問題，反復水洗幾次后抗菌效果大大減弱。

技術實現思路

1、基于此，本申請一些實施例提供一種具有較好的耐久性的抗菌劑及其制備方法。

2、此外，本申請另一些實施例還提供一種包括上述抗菌劑的粉末涂料、具有抗菌功能的產品及其制備方法。

3、一種抗菌劑，包括無機載體和負載在所述無機載體上的銀離子、銅離子和第三金屬離子；

4、其中，所述第三金屬離子包括鎳離子、鈦離子、錳離子和鋅離子中的一種或幾種；

5、在所述抗菌劑中，所述銀離子的含量＞所述銅離子的含量≥所述第三金屬離子的含量。

6、可選地，所述第三金屬離子包括鎳離子；和/或，

7、所述無機載體包括沸石、蛭石、蒙脫土、介孔二氧化硅及滑石粉中的一種或幾種，可選地，所述無機載體包括沸石。

8、可選地，在所述抗菌劑中，所述銀離子的含量為0.6g/meq~1.12g/meq；和/或，

9、所述銅離子的含量為0.3g/meq~0.7g/meq；和/或，

10、所述第三金屬離子的含量為0.3g/meq~0.5g/meq。

11、一種抗菌劑的制備方法，包括如下步驟：

12、將無機載體與銀離子、銅離子和第三金屬離子進行離子交換，制備負載有銀離子、銅離子和第三金屬離子的抗菌劑；

13、其中，所述第三金屬離子包括鎳離子、鈦離子、錳離子和鋅離子中的一種或幾種；在所述抗菌劑中，所述銀離子的含量＞所述銅離子的含量≥所述第三金屬離子的含量。

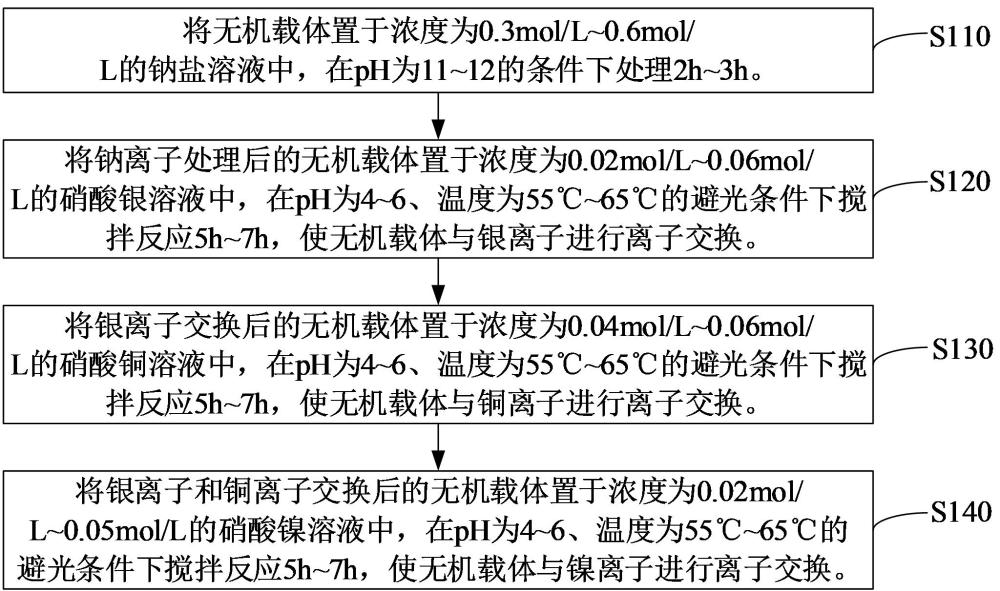

14、可選地，將無機載體與銀離子、銅離子和第三金屬離子進行離子交換的步驟包括：

15、將所述無機載體依次置于銀鹽溶液、銅鹽溶液和含有所述第三金屬離子的鹽溶液中，攪拌反應，使所述無機載體依次與所述銀離子、所述銅離子和所述第三金屬離子進行離子交換。

16、可選地，所述銀鹽溶液的濃度為0.02mol/l~0.06mol/l。

17、可選地，所述銅鹽溶液的濃度為0.04mol/l~0.06mol/l。

18、可選地，含有所述第三金屬離子的鹽溶液的濃度為0.02mol/l~0.05mol/l。

19、可選地，滿足如下條件中的一個或幾個：

20、（1）所述銀鹽溶液包括硝酸銀溶液；

21、（2）所述銅鹽溶液包括硝酸銅溶液；

22、（3）含有所述第三金屬離子的鹽溶液包括硝酸鎳溶液、硝酸鈦溶液、硝酸錳溶液及硝酸鋅溶液中的一種或幾種，可選地，含有所述第三金屬離子的鹽溶液包括硝酸鎳溶液；

23、（4）每次攪拌反應的時間為5h~7h；

24、（5）每次攪拌反應的ph為4~6；

25、（6）每次攪拌反應的溫度為55℃~65℃，在避光條件下進行。

26、可選地，在將無機載體與銀離子、銅離子和第三金屬離子進行離子交換的步驟之前，還包括：將所述無機載體置于濃度為0.3mol/l~0.6mol/l的鈉鹽溶液中，在ph為11~12的條件下處理2h~3h。

27、一種粉末涂料，包括上述的抗菌劑或包括通過上述的制備方法制備的抗菌劑。

28、可選地，按質量份數計，包括：樹脂35份~60份、抗菌劑15份~30份、顏填料10份~20份、固化劑2份~5份及助劑0.6份~2.5份。

29、可選地，所述助劑包括流平劑0.4份~1.5份及安息香0.2份~1份。

30、可選地，所述粉末涂料的平均粒徑為1μm~35μm。

31、一種具有抗菌功能的產品，包括基材和設置在所述基材表面的抗菌涂層，所述抗菌涂層通過將上述的粉末涂料噴涂固化后得到；

32、可選地，所述具有抗菌功能的產品包括廚衛五金產品。

33、一種具有抗菌功能的產品的制備方法，包括如下步驟：

34、在基材表面噴涂上述的粉末涂料，固化，制備所述具有抗菌功能的產品。

35、可選地，噴涂的工藝參數包括：靜電高壓為40kv~70kv，靜電電流為10μa~20μa，流速壓力為0.3mpa~0.6mpa，霧化壓力為0.3mpa~0.5mpa，噴槍口距基材的距離為150mm~200mm。

36、可選地，固化的溫度為150℃~200℃，時間為15min~30min。

37、本申請一些實施例提供了一種抗菌劑，包括無機載體和負載在無機載體上的銀離子、銅離子和第三金屬離子，并調整各金屬離子的含量，其中，銀離子起到主要抗菌的作用，銅離子用于減少銀離子的還原，使銀的離子狀態得到保護，第三金屬離子增加了載體中額外可交換陽離子的數量，延緩了銀離子的釋放速度，與銅離子配合，提高了銀離子抗菌效果的耐久性。

技術特征：

1.一種抗菌劑，其特征在于，包括無機載體和負載在所述無機載體上的銀離子、銅離子和第三金屬離子；

2.根據權利要求1所述的抗菌劑，其特征在于，所述第三金屬離子包括鎳離子；和/或，

3.根據權利要求1或2所述的抗菌劑，其特征在于，在所述抗菌劑中，所述銀離子的含量為0.6g/meq~1.12g/meq；和/或，

4.一種抗菌劑的制備方法，其特征在于，包括如下步驟：

5.根據權利要求4所述的抗菌劑的制備方法，其特征在于，將無機載體與銀離子、銅離子和第三金屬離子進行離子交換的步驟包括：

6.根據權利要求5所述的抗菌劑的制備方法，其特征在于，滿足如下條件中的一個或幾個：

7.根據權利要求4~6任一項所述的抗菌劑的制備方法，其特征在于，在將無機載體與銀離子、銅離子和第三金屬離子進行離子交換的步驟之前，還包括：將所述無機載體置于濃度為0.3mol/l~0.6mol/l的鈉鹽溶液中，在ph為11~12的條件下處理2h~3h。

8.一種粉末涂料，其特征在于，包括權利要求1~3任一項所述的抗菌劑或包括通過權利要求4~7任一項所述的制備方法制備的抗菌劑。

9.根據權利要求8所述的粉末涂料，其特征在于，按質量份數計，包括：樹脂35份~60份、抗菌劑15份~30份、顏填料10份~20份、固化劑2份~5份及助劑0.6份~2.5份；

10.一種具有抗菌功能的產品，其特征在于，包括基材和設置在所述基材表面的抗菌涂層，所述抗菌涂層通過將權利要求8~9任一項所述的粉末涂料噴涂固化后得到；

11.一種具有抗菌功能的產品的制備方法，其特征在于，包括如下步驟：

技術總結
本申請涉及一種抗菌劑及其制備方法、粉末涂料、具有抗菌功能的產品及其制備方法。上述抗菌劑包括無機載體和負載在無機載體上的銀離子、銅離子和第三金屬離子；其中，第三金屬離子包括鎳離子、鈦離子、錳離子和鋅離子中的一種或幾種；銀離子的含量＞銅離子的含量≥第三金屬離子的含量。上述抗菌劑中銀離子起到主要抗菌的作用，銅離子用于減少銀離子的還原，使銀的離子狀態得到保護，第三金屬離子增加了額外可交換陽離子的數量，延緩了銀離子的釋放速度，與銅離子配合，提高了銀離子抗菌效果的耐久性。

技術研發人員：林孝發,林孝山,藍開錦,劉小龍,趙林
受保護的技術使用者：九牧廚衛股份有限公司
技術研發日：
技術公布日：2025/4/28
