本技術涉及播種作業裝置，特別涉及一種多功能播種作業裝置，屬于農業經濟。

背景技術：

1、農業經濟，作為人類歷史上最為悠久的經濟形態之一，其核心在于依賴土地資源和自然氣候，通過種植、畜牧、漁業等農業生產活動，為社會提供糧食、肉類、纖維等基本生活所需。農業經濟不僅是保障糧食安全、維護生態平衡的基石，還承載著傳承農耕文化、實現可持續發展的重任。隨著現代農業技術的不斷發展，農業經濟正向更高效、更環保、更智能的方向邁進。

2、在農業經濟生產中需要用到播種作業裝置，當播種作業裝置采用直接下料的方式時，種子在投放過程中往往難以達到預期的均勻性，這種不均勻的播種模式意味著在一些地方種子可能被過度投放，導致植株過于密集，相互競爭養分、水分和光照等資源，進而影響個體植株的健康生長，而在另一些地方，種子投放不足，則可能使得土地利用率降低，出現空白區域，無法充分利用土地資源，進而對農業生產的效益產生顯著的負面影響。

3、為此，提出一種多功能播種作業裝置。

技術實現思路

1、有鑒于此，本實用新型提供一種多功能播種作業裝置，以解決或緩解現有技術中存在的技術問題，至少提供一種有益的選擇。

2、本實用新型的技術方案是這樣實現的：一種多功能播種作業裝置，包括底板，所述底板的頂部固定連接有播種箱，所述播種箱的內表面分別開設有調節腔、儲存腔和下料腔，所述底板底部的右側固定連接有步進電機，所述步進電機的輸出端貫穿至下料腔的內腔中，且步進電機的輸出端固定連接有轉盤，所述下料腔內腔的底部且位于轉盤的左側通過轉軸活動連接有槽輪，所述轉盤頂部的中端固定連接有鎖止盤，所述轉盤頂部的一側固定連接有圓柱銷，所述槽輪的表面開設有多個輪槽，所述槽輪的頂部固定連接有限料盤，所述槽輪和限料盤的內表面開設有多個通孔，且通孔的內腔固定連接有分料管。

3、進一步優選的，所述調節腔內腔的頂部固定連接有氣缸，所述氣缸的輸出端固定連接有轉動電機，所述轉動電機的輸出端固定連接有鉆頭。

4、進一步優選的，所述播種箱的右側固定連接有伺服電機，所述伺服電機的輸出端貫穿至儲存腔的內腔中，且伺服電機的輸出端固定連接有曲軸，所述曲軸的表面活動連接有活動套，所述活動套的底部通過轉軸活動連接有連接桿，所述連接桿的底部通過轉軸活動連接有活動桿，所述活動桿底部的左側固定連接有攪桿。

5、進一步優選的，所述播種箱的內表面且位于儲存腔和下料腔之間連通有連接管，所述攪桿的底部貫穿至連接管的內腔中，所述下料腔的底部連通有播種管，所述連接管、分料管和播種管的直徑相同。

6、進一步優選的，所述播種箱的內表面且位于儲存腔的右側開設有滑槽，所述活動桿的右側滑動連接于滑槽的內腔中。

7、進一步優選的，所述播種箱頂部的右側連通有進料管，且進料管的底部連通于儲存腔的內腔中，所述底板底部的四周均活動連接有移動輪。

8、本實用新型實施例由于采用以上技術方案，其具有以下優點：

9、一、本實用新型通過轉盤在轉動過程中利用圓柱銷插入輪槽并撥動槽輪進行轉動，槽輪帶動限料盤和分料管進行轉動，根據轉盤的轉速對分料管的間歇轉動速度進行調整，能夠準確調整種子的投放量和間距，確保種子得到適當?shù)纳L空間和養分，從而優化作物的生長環境，提高作物的生長效率和最終產量。

10、二、本實用新型通過氣缸的輸出端向下延伸并帶動轉動電機向下移動，能夠快速適應不同土壤條件或作物對播種深度的不同需求，提高播種作業的靈活性和效率，通過伺服電機的輸出端帶動曲軸進行轉動，曲軸利用曲柄機構的原理經過活動套和連接桿的傳動帶動活動桿進行上下往復移動，活動桿帶動攪桿沿連接管的內腔進行上下移動，有效防止種子在連接管中堵塞或積聚，確保種子能夠順暢、連續地向下流動，從而提高了播種的流暢性和均勻性，通過設置滑槽，能夠?qū)顒訔U進行限位，進而提高活動桿在上下移動過程中的穩定性。

11、上述概述僅僅是為了說明書的目的，并不意圖以任何方式進行限制。除上述描述的示意性的方面、實施方式和特征之外，通過參考附圖和以下的詳細描述，本實用新型進一步的方面、實施方式和特征將會是容易明白的。

技術特征：

1.一種多功能播種作業裝置，其特征在于，包括底板(1)，所述底板(1)的頂部固定連接有播種箱(2)，所述播種箱(2)的內表面分別開設有調節腔(5)、儲存腔(6)和下料腔(7)，所述底板(1)底部的右側固定連接有步進電機(20)，所述步進電機(20)的輸出端貫穿至下料腔(7)的內腔中，且步進電機(20)的輸出端固定連接有轉盤(21)，所述下料腔(7)內腔的底部且位于轉盤(21)的左側通過轉軸活動連接有槽輪(22)，所述轉盤(21)頂部的中端固定連接有鎖止盤(24)，所述轉盤(21)頂部的一側固定連接有圓柱銷(25)，所述槽輪(22)的表面開設有多個輪槽(26)，所述槽輪(22)的頂部固定連接有限料盤(23)，所述槽輪(22)和限料盤(23)的內表面開設有多個通孔(28)，且通孔(28)的內腔固定連接有分料管(27)。

2.根據權利要求1所述的一種多功能播種作業裝置，其特征在于：所述調節腔(5)內腔的頂部固定連接有氣缸(8)，所述氣缸(8)的輸出端固定連接有轉動電機(9)，所述轉動電機(9)的輸出端固定連接有鉆頭(10)。

3.根據權利要求1所述的一種多功能播種作業裝置，其特征在于：所述播種箱(2)的右側固定連接有伺服電機(11)，所述伺服電機(11)的輸出端貫穿至儲存腔(6)的內腔中，且伺服電機(11)的輸出端固定連接有曲軸(12)，所述曲軸(12)的表面活動連接有活動套(13)，所述活動套(13)的底部通過轉軸活動連接有連接桿(14)，所述連接桿(14)的底部通過轉軸活動連接有活動桿(15)，所述活動桿(15)底部的左側固定連接有攪桿(16)。

4.根據權利要求3所述的一種多功能播種作業裝置，其特征在于：所述播種箱(2)的內表面且位于儲存腔(6)和下料腔(7)之間連通有連接管(18)，所述攪桿(16)的底部貫穿至連接管(18)的內腔中，所述下料腔(7)的底部連通有播種管(19)，所述連接管(18)、分料管(27)和播種管(19)的直徑相同。

5.根據權利要求3所述的一種多功能播種作業裝置，其特征在于：所述播種箱(2)的內表面且位于儲存腔(6)的右側開設有滑槽(17)，所述活動桿(15)的右側滑動連接于滑槽(17)的內腔中。

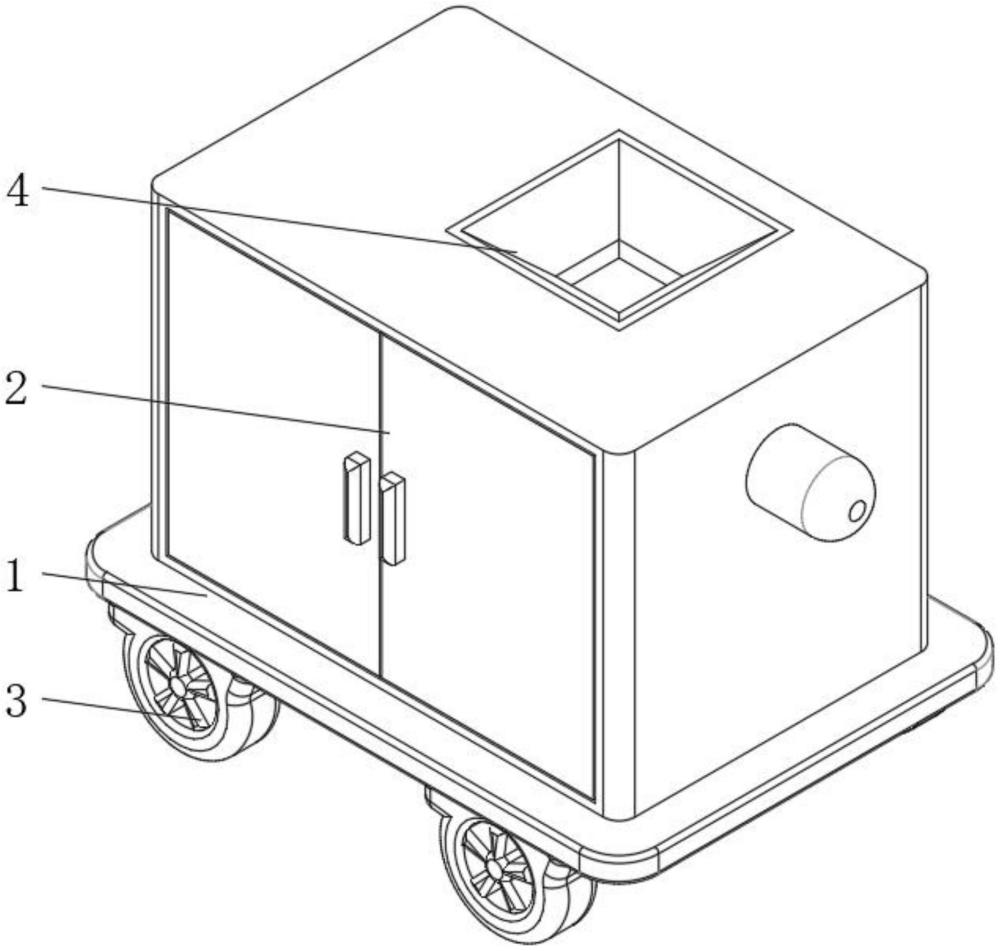

6.根據權利要求1所述的一種多功能播種作業裝置，其特征在于：所述播種箱(2)頂部的右側連通有進料管(4)，且進料管(4)的底部連通于儲存腔(6)的內腔中，所述底板(1)底部的四周均活動連接有移動輪(3)。

技術總結
本技術提供了一種多功能播種作業裝置，包括底板，所述底板的頂部固定連接有播種箱，所述播種箱的內表面分別開設有調節腔、儲存腔和下料腔，所述底板底部的右側固定連接有步進電機，所述步進電機的輸出端貫穿至下料腔的內腔中，且步進電機的輸出端固定連接有轉盤，所述下料腔內腔的底部且位于轉盤的左側通過轉軸活動連接有槽輪。該多功能播種作業裝置，通過轉盤在轉動過程中利用圓柱銷插入輪槽并撥動槽輪進行轉動，槽輪帶動限料盤和分料管進行轉動，根據轉盤的轉速對分料管的間歇轉動速度進行調整，能夠準確調整種子的投放量和間距，確保種子得到適當?shù)纳L空間和養分，從而優化作物的生長環境，提高作物的生長效率和最終產量。

技術研發人員：劉克棟,馬彤輝
受保護的技術使用者：東阿縣農業農村局
技術研發日：20240704
技術公布日：2025/4/28
