本技術涉及溫室，尤其涉及一種搭接件及溫室薄膜搭接裝置。

背景技術：

1、溫室，又稱暖房，指有防寒、加溫和透光等設施，供冬季培育喜溫植物的房間，在不適宜植物生長的季節，能提供生育期和增加產量，多用于低溫季節喜溫蔬菜、花卉、林木等植物栽培或育苗等，能控制或部分控制植物生長環境的建筑物，主要用于非季節性或非地域性的植物栽培、科學研究、加代育種和觀賞植物栽培等。

2、溫室在建造過程中大都會留有通風結構，在通風結構處，溫室薄膜之間會留存便于通風結構啟閉的縫隙，在雨天，留存的縫隙容易出現漏水的問題，影響溫室的使用。

技術實現思路

1、為了克服上述所指出的現有技術的缺陷，本實用新型提供一種搭接件及溫室薄膜搭接裝置，通過設置搭接件，使上層薄膜可以搭接到下層薄膜上，在保證通風結構順暢啟閉的前提下，消除了留存的縫隙，避免出現漏雨的問題，同時，安裝使用方便，提高了溫室建造效率。

2、為解決上述技術問題，本實用新型的技術方案是：

3、一種搭接件，包括本體部，所述本體部的一端與搭接桿連接，所述本體部遠離所述搭接桿的一端延伸有延伸部，所述延伸部搭接于支撐梁的頂部，所述延伸部遠離所述本體部的一端朝向所述支撐梁底部的方向彎折延伸有彎折部，所述彎折部上安裝有用于固定溫室薄膜的薄膜固定件。

4、作為一種改進的技術方案，所述本體部呈u型結構，所述延伸部呈喇叭型結構，且具有大頭端及小頭端，所述延伸部喇叭型結構的小頭端與所述本體部連接，所述延伸部喇叭型結構的大頭端與所述彎折部連接，所述延伸部喇叭型結構的大頭端底部抵靠于所述支撐梁的頂部。

5、作為一種改進的技術方案，所述彎折部包括第一連接部，所述第一連接部與所述延伸部遠離所述本體部的一端連接，所述第一連接部與所述延伸部之間呈夾角設置；

6、所述第一連接部遠離所述延伸部的一端朝向遠離所述本體部的方向延伸有第二連接部，所述第二連接部與所述第一連接部之間呈夾角設置；

7、所述第一連接部及所述第二連接部分別與所述薄膜固定件的相鄰兩側壁抵靠。

8、作為一種改進的技術方案，所述本體部上相對設有用于連接所述搭接桿的第一連接孔，所述第一連接部上設有用于連接所述薄膜固定件的第二連接孔。

9、作為一種改進的技術方案，所述第一連接部及所述第二連接部形成為一體彎折成型結構；

10、且/或，所述本體部、所述延伸部及所述彎折部形成為一體彎折成型結構。

11、一種溫室薄膜搭接裝置，所述溫室薄膜搭接裝置包括所述的搭接件，還包括溫室支撐架，所述溫室支撐架的頂部安裝有橫梁，所述溫室支撐架上且靠近所述橫梁處安裝有支撐梁，所述支撐梁與所述溫室支撐架的底部之間設有下層溫室薄膜；

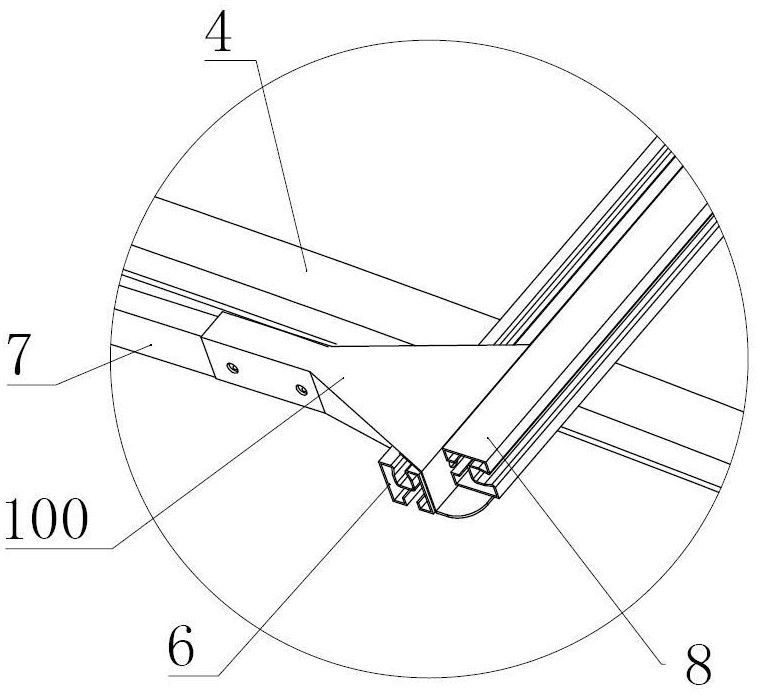

12、所述橫梁與所述支撐梁之間設有搭接桿，所述搭接桿與所述橫梁鉸接連接，所述搭接桿遠離所述橫梁的一端與所述搭接件固定連接，所述搭接件的底部搭接于所述支撐梁上，且所述搭接件上連接有薄膜固定件，所述薄膜固定件與所述橫梁之間設有上層溫室薄膜，所述上層溫室薄膜位于所述下層溫室薄膜的上方。

13、采用了上述技術方案后，本實用新型的有益效果是：

14、通過設置本體部，本體部的一端與搭接桿連接，本體部遠離搭接桿的一端延伸有延伸部，延伸部搭接于支撐梁的頂部，延伸部遠離本體部的一端朝向支撐梁底部的方向彎折延伸有彎折部，彎折部上安裝有用于固定溫室薄膜的薄膜固定件，通過設置本體部便于搭接件與搭接桿連接，通過設置延伸部使搭接件可以搭接于支撐梁的頂部，通過設置彎折部方便對薄膜固定件進行固定，同時，又能夠側面抵靠于支撐梁上，方便搭接件的放置、固定；

15、搭接桿與橫梁鉸接連接，橫梁和支撐梁均安裝于溫室支撐架上，支撐梁與溫室支撐架的底部之間設有下層溫室薄膜，薄膜固定件與橫梁之間設有上層溫室薄膜，上層溫室薄膜位于下層溫室薄膜的上方，由此，通過搭接件可以使上層溫室薄膜搭接于下層溫室薄膜的上方，方便溫室薄膜的安裝固定，在保證通風結構順暢啟閉的前提下，消除了留存的縫隙，避免出現漏雨的問題，同時，安裝便捷，使用方便，提高了溫室建造效率。

16、綜上，本實用新型提供一種搭接件及溫室薄膜搭接裝置，通過設置搭接件，使上層薄膜可以搭接到下層薄膜上，在保證通風結構順暢啟閉的前提下，消除了留存的縫隙，避免出現漏雨的問題，同時，安裝使用方便，提高了溫室建造效率。

技術特征：

1.一種搭接件，其特征在于：包括本體部，所述本體部的一端與搭接桿連接，所述本體部遠離所述搭接桿的一端延伸有延伸部，所述延伸部搭接于支撐梁的頂部，所述延伸部遠離所述本體部的一端朝向所述支撐梁底部的方向彎折延伸有彎折部，所述彎折部上安裝有用于固定溫室薄膜的薄膜固定件。

2.如權利要求1所述的搭接件，其特征在于：所述本體部呈u型結構，所述延伸部呈喇叭型結構，且具有大頭端及小頭端，所述延伸部喇叭型結構的小頭端與所述本體部連接，所述延伸部喇叭型結構的大頭端與所述彎折部連接，所述延伸部喇叭型結構的大頭端底部抵靠于所述支撐梁的頂部。

3.如權利要求2所述的搭接件，其特征在于：所述彎折部包括第一連接部，所述第一連接部與所述延伸部遠離所述本體部的一端連接，所述第一連接部與所述延伸部之間呈夾角設置；

4.如權利要求3所述的搭接件，其特征在于：所述本體部上相對設有用于連接所述搭接桿的第一連接孔，所述第一連接部上設有用于連接所述薄膜固定件的第二連接孔。

5.如權利要求3所述的搭接件，其特征在于：所述第一連接部及所述第二連接部形成為一體彎折成型結構；

6.一種溫室薄膜搭接裝置，其特征在于：所述溫室薄膜搭接裝置包括權利要求1-5中任一項所述的搭接件，還包括溫室支撐架，所述溫室支撐架的頂部安裝有橫梁，所述溫室支撐架上且靠近所述橫梁處安裝有支撐梁，所述支撐梁與所述溫室支撐架的底部之間設有下層溫室薄膜；

技術總結
本技術涉及溫室技術領域，提供了一種搭接件及溫室薄膜搭接裝置，其中，一種搭接件，包括本體部，本體部的一端與搭接桿連接，本體部遠離搭接桿的一端延伸有延伸部，延伸部搭接于支撐梁的頂部，延伸部遠離本體部的一端朝向支撐梁底部的方向彎折延伸有彎折部，彎折部上安裝有用于固定溫室薄膜的薄膜固定件。本技術通過設置搭接件，使上層薄膜可以搭接到下層薄膜上，在保證通風結構順暢啟閉的前提下，消除了留存的縫隙，避免出現漏雨的問題，同時，安裝使用方便，提高了溫室建造效率。

技術研發人員：王守波,王曉寧,徐凱均
受保護的技術使用者：山東利森特農業科技有限公司
技術研發日：20240705
技術公布日：2025/4/28
