本技術涉及有機肥翻拋，特別涉及有機肥設備翻拋機。

背景技術：

1、有機肥料不僅提供養分，還能改良土壤結構，提高土壤肥力和土地生產力，不同作物對土壤類型和結構的適應性不同，例如，棉花、大豆和玉米等作物需要改善土壤結構，而有機肥料可以滿足這一需求因此，這些作物對有機肥的需求量也會有所不同。

2、現有的中國專利：有機肥發酵翻拋設備，公告號：cn219670395u，啟動進料架外側的振動電機，振動電機帶動連接板震動，從而將震動效果傳導至過濾片上，使得過濾片持續對有機肥抖動，加速下料的同時，對有機肥表面的雜質起到過濾效果；過濾后的有機肥落入發酵罐體內進行充分發酵，在齒輪傳動下，使得導向軸沿著驅動軸的旋轉方向反向旋轉，形成相對擠壓；而其各自表面的翻拋片拋口相反，使得驅動軸和導向軸上的翻拋片可將有機肥向發酵罐體的兩側拋開，有機肥從滑坡面滾下，并加速滑向翻拋片，從而保證翻拋效果；之后打開發酵罐體的閥門，翻拋后的有機肥落在排料箱的傳送帶上，并從活動擋板的外部排出，進而方便收集。

3、但在上述技術方案實施的過程中，發現至少存在如下技術問題：不同的農作物對養分的需求量也有所不同，而上述的翻拋機，只能夠定量施肥，無法根據種植的農作物進行調節。

技術實現思路

1、（一）解決的技術問題

2、針對現有技術的不足，本實用新型提供了有機肥設備翻拋機，解決不同的農作物對養分的需求量也有所不同，而上述的翻拋機，只能夠定量施肥，無法根據種植的農作物進行調節的技術問題。

3、（二）技術方案

4、為實現以上目的，本實用新型通過以下技術方案予以實現：

5、有機肥設備翻拋機，包括儲肥箱，儲肥箱的內部滑動安裝有多個出料桿，儲肥箱上滑動安裝有傳動桿，出料桿的頂端螺紋安裝有螺紋桿，出料桿的外側壁固定安裝有彈簧，儲肥箱的底端轉動安裝有傳動軸，傳動軸的外側壁交錯的固定安裝有多個翻拋鏟，傳動軸的兩端對稱的固定安裝有兩個凸輪，儲肥箱的內部轉動安裝有攪拌桿，攪拌桿的側端固定安裝有第二直齒齒輪，儲肥箱的頂端螺紋安裝有頂蓋，儲肥箱的側端固定安裝有第一電機，儲肥箱的側端固定安裝有第二電機，傳動桿的底端對稱的轉動安裝有兩個滾輪；滾輪與凸輪相接觸，傳動軸的側端固定安裝有第一錐形齒輪。

6、優選的：第一電機的側端固定安裝有第二錐形齒輪；第二錐形齒輪與第一錐形齒輪相嚙合。

7、優選的：第二電機的側端固定安裝有第一直齒齒輪；第一直齒齒輪與第二直齒齒輪相嚙合。

8、（三）有益效果

9、一、有機肥倒入后，第二電機啟動帶動第一直齒齒輪旋轉，由于第一直齒齒輪與第二直齒齒輪相嚙合，因此第一直齒齒輪旋轉即可帶動第二直齒齒輪旋轉，第二直齒齒輪將驅動攪拌桿旋轉，旋轉的攪拌桿將對儲肥箱內部的有機肥進行攪拌，使有機肥中的固體能夠充分地與液體混合，通過第二電機帶動攪拌桿旋轉，完成對有機肥的攪拌，達到了能夠防止有機肥中的固態物質出現沉淀導致施肥不均勻的效果。

10、二、第一電機啟動帶動第二錐形齒輪旋轉，由于第二錐形齒輪與第一錐形齒輪相嚙合，因此第二錐形齒輪會帶動第一錐形齒輪旋轉，從而驅動傳動軸帶動翻拋鏟旋轉，翻拋鏟旋轉即可對土地進行翻拋，同時，傳動軸的旋轉將帶動兩端的凸輪旋轉，使凸輪周期性地向上頂起傳動桿，傳動桿向上滑動時將通過螺紋桿拖動出料桿向上滑動，從而打開儲肥箱底端的出料口，使肥料能夠順利地落在翻拋過的土地里，出料桿向上滑動時會對彈簧進行壓縮，當傳動桿向下滑動時，出料桿將在彈簧彈力的作用下復位堵住儲肥箱底端的出料口，周期性地將有機肥灑在地里，當需要減少施肥量時，逆時針某些旋轉螺紋桿，使螺紋桿向上滑動，當螺紋桿向上滑動的距離大于傳動桿向上滑動的距離時，傳動桿向上滑動將不再拖動相應的出料桿，從而減少儲肥箱底端出料口的數量，通過擰動螺紋桿來調節螺紋桿伸出長度，完成對儲肥箱底端出料口數量的調控，達到了能夠根據種植的農作物進行調節施肥量的效果。

技術特征：

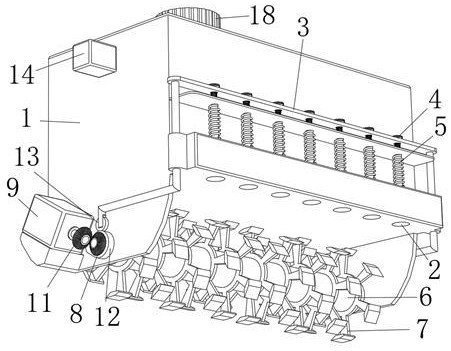

1.有機肥設備翻拋機，包括儲肥箱（1），其特征在于，所述儲肥箱（1）的內部滑動安裝有多個出料桿（2），所述儲肥箱（1）上滑動安裝有傳動桿（3），所述出料桿（2）的頂端螺紋安裝有螺紋桿（4），所述出料桿（2）的外側壁固定安裝有彈簧（5）。

2.如權利要求1所述的有機肥設備翻拋機，其特征在于，所述儲肥箱（1）的底端轉動安裝有傳動軸（6），所述傳動軸（6）的外側壁交錯的固定安裝有多個翻拋鏟（7），所述傳動軸（6）的兩端對稱的固定安裝有兩個凸輪（12）。

3.如權利要求1所述的有機肥設備翻拋機，其特征在于，所述儲肥箱（1）的內部轉動安裝有攪拌桿（17），所述攪拌桿（17）的側端固定安裝有第二直齒齒輪（16），所述儲肥箱（1）的頂端螺紋安裝有頂蓋（18）。

4.如權利要求1所述的有機肥設備翻拋機，其特征在于，所述儲肥箱（1）的側端固定安裝有第一電機（9），所述儲肥箱（1）的側端固定安裝有第二電機（14）。

5.如權利要求1所述的有機肥設備翻拋機，其特征在于，所述傳動桿（3）的底端對稱的轉動安裝有兩個滾輪（13）；

6.如權利要求2所述的有機肥設備翻拋機，其特征在于，所述傳動軸（6）的側端固定安裝有第一錐形齒輪（8）。

7.如權利要求4所述的有機肥設備翻拋機，其特征在于，所述第一電機（9）的側端固定安裝有第二錐形齒輪（11）；

8.如權利要求4所述的有機肥設備翻拋機，其特征在于，所述第二電機（14）的側端固定安裝有第一直齒齒輪（15）；

技術總結
本技術涉及有機肥翻拋技術領域，特別公開了有機肥設備翻拋機，傳動軸的旋轉將帶動兩端的凸輪旋轉，使凸輪周期性地向上頂起傳動桿，傳動桿向上滑動時將通過螺紋桿拖動出料桿向上滑動，使肥料能夠順利地落在翻拋過的土地里，出料桿向上滑動時會對彈簧進行壓縮，當傳動桿向下滑動時，出料桿將在彈簧彈力的作用下復位堵住儲肥箱底端的出料口，逆時針某些旋轉螺紋桿，當螺紋桿向上滑動的距離大于傳動桿向上滑動的距離時，傳動桿向上滑動將不再拖動相應的出料桿，從而減少儲肥箱底端出料口的數量，通過擰動螺紋桿來調節螺紋桿伸出長度，完成對儲肥箱底端出料口數量的調控，達到了能夠根據種植的農作物進行調節施肥量的效果。

技術研發人員：邵瓊,任樹巖
受保護的技術使用者：江蘇萬物機械設備制造有限公司
技術研發日：20240621
技術公布日：2025/4/28
