本技術涉及奶牛養殖設備，具體為一種奶牛蹄浴裝置。

背景技術：

1、奶牛蹄病是奶牛養殖中的常見病，輕則引起奶牛跛行，重則引起奶牛癱瘓，奶牛蹄病嚴重影響奶牛的產奶量，因此奶牛蹄病的預防和治療，對于牧場來說非常的重要。

2、現有技術常使用奶牛蹄浴的方式對奶牛的牛蹄進行清洗和消毒以預防或治療奶牛蹄病的發生，傳統的奶牛蹄浴方式一般是操作人員手動地將清水或消毒液噴灑奶牛的牛蹄上，存在勞動輕度大，容易造成飼養場所污水橫流的問題。

3、為解決上述問題，現有技術還存在設置浸泡池，使奶牛在浸泡池內浸泡牛蹄以實現清洗和消毒從而預防治療奶牛蹄病的發生，但是浸泡池內需要承裝大量的清水或消毒液，浸泡池內可能存在大量的奶牛排泄物，排泄物污染清水或消毒液后會影響清洗和消毒效果，同時浸泡池內的液體更換不便，另外清洗和消毒需要設置多個浸泡池或在同一浸泡池內更換清水或消毒液分批次進行，工作效率低下。

技術實現思路

1、本實用新型的目的在于提供一種奶牛蹄浴裝置，無需設置浸泡池，而是使用噴淋的方式進行奶牛牛蹄的清洗和消毒，不會污染飼養場所，工作效率高。

2、本實用新型一種奶牛蹄浴裝置包括有底板，底板頂面上設有收集槽，底板上連接有噴淋清洗組件，噴淋清洗組件包括有清洗儲罐、噴淋管、噴淋頭、供液分管、匯流管、水泵和供液管，噴淋管連接在底板頂面上，噴淋管包括有四個支管ⅰ，四個支管ⅰ連通并組成矩形，收集槽為矩形，噴淋管設在收集槽頂面外側，四個支管ⅰ內側均螺紋連接有噴淋頭，四個支管ⅰ底面上均連接有供液分管，供液分管與噴淋管連通，底板設有四個通孔，四個供液分管分別穿過四個通孔，四個供液分管遠離噴淋管的一端共同連接在匯流管上，匯流管設在底板下方，匯流管包括有四個支管ⅱ，四個支管ⅱ連通并組成矩形，清洗儲罐設在底板下方，水泵進口端連接在清洗儲罐底部，水泵出口端上連接有供液管，供液管遠離水泵的一端連接在匯流管上。

3、進一步的，所述的收集槽的底板為中心是最低點的漏斗狀，收集槽底板上設有多個通液孔，多個通液孔矩陣均布，收集槽底面固定連接有匯液斗，匯液斗為中心是最低點的漏斗狀，匯液斗上部連接在底板底面上，匯液斗中心最低點設有排液孔，所述的噴淋清洗組件包括有回流管，回流管上端連接在排液孔內，回流管下端連接在清洗儲罐頂部。

4、進一步的，所述的底板頂面上設有兩個收集槽，兩個收集槽沿底板長度方向線性均布，兩個收集槽上方一個為清洗區另一個為消毒區，噴淋清洗組件設在清洗區內，消毒區內連接有噴淋消毒組件，噴淋消毒組件包括有消毒儲罐、噴淋管、噴淋頭、供液分管、匯流管、水泵和供液管，噴淋管連接在底板頂面上，噴淋管包括有四個支管ⅰ，四個支管ⅰ連通并組成矩形，收集槽為矩形，噴淋管設在收集槽頂面外側，四個支管ⅰ內側均螺紋連接有噴淋頭，四個支管ⅰ底面上均連接有供液分管，供液分管與噴淋管連通，底板設有四個通孔，四個供液分管分別穿過四個通孔，四個供液分管遠離噴淋管的一端共同連接在匯流管上，匯流管設在底板下方，匯流管包括有四個支管ⅱ，四個支管ⅱ連通并組成矩形，消毒儲罐設在底板下方，水泵進口端連接在消毒儲罐底部，水泵出口端上連接有供液管，供液管遠離水泵的一端連接在匯流管上。

5、進一步的，所述的兩個收集槽的底板均為中心是最低點的漏斗狀，兩個收集槽底板上均矩陣均布有多個通液孔，兩個收集槽底面均固定連接有匯液斗，兩個匯液斗均為中心是最低點的漏斗狀，兩個匯液斗中心最低點均設有排液孔，噴淋消毒組件包括有回流管，兩個排液孔內均連接有回流管，噴淋消毒組件的回流管下端連接在消毒儲罐頂部。

6、進一步的，所述的每個噴淋管的每個支管ⅰ上均連接有多個噴淋頭，每個支管ⅰ上的多個噴淋頭沿所在的支管ⅰ線性均布。

7、進一步的，所述的清洗區的收集槽連接有過濾板，過濾板為矩形網板，過濾板的矩形四邊上均設有缺槽，過濾板每個矩形邊上的缺槽數量與每個支管ⅰ多個噴淋頭的數量相同，多個缺槽與多個噴淋頭一一對應。

8、進一步的，所述的過濾板頂面上固定連接有兩個把手，兩個把手對稱。

9、進一步的，所述的清洗儲罐與水泵之間連接有過濾閥，清洗儲罐頂部設有加液口，加液口上連接有加液閥，清洗儲罐底部設有排污口，排污口上連接有排污閥，清洗儲罐側面連通有液位計。

10、進一步的，所述的消毒儲罐與水泵之間連接有過濾閥，消毒儲罐頂部設有加液口，加液口上連接有加液閥，消毒儲罐底部設有排污口，排污口上連接有排污閥，消毒儲罐側面連通有液位計。

11、進一步的，所述的底板上連接有支架，支架包括有第一立桿、第二立桿和第三立桿，第一立桿、第二立桿和第三立桿均設有兩個，兩個第一立桿、兩個第二立桿和兩個第三立桿均對稱連接在兩個收集槽的左右兩側，兩個第一立桿連接在清洗區的遠離消毒區的一端，兩個第二立桿設在清洗區與消毒區之間，兩個第三立桿設在消毒區遠離清洗區的一端，兩個第一立桿相對的面上連接有激光開關，兩個第二立桿相對的面上連接有激光開關，兩個第三立桿相對的面上連接有激光開關，第一立桿上的激光開關控制噴淋清洗組件的水泵的啟動，第二立桿上的激光開關控制噴淋清洗組件的水泵停止和噴淋消毒組件的水泵的啟動，第三立桿上的激光開關控制噴淋消毒組件的水泵的啟動的停止，支架包括有頂橫桿，頂橫桿設有兩個，每個頂橫桿均固定連接在一個第一立桿、一個第二立桿和一個第三立桿的頂端。

12、本實用新型的有益效果是：?包括有清洗區和消毒區，清洗區內設有噴淋清洗組件，消毒區內設有噴淋消毒組件，噴淋清洗組件包括有清洗儲罐，清洗儲罐內的液體通過噴淋頭對牛蹄進行清洗，噴淋消毒組件包括有消毒儲罐，消毒儲罐內的液體通過噴淋頭對牛蹄進行消毒，奶牛一次通過即可完成清洗和消毒，使用后的液體能夠回收利用，不再造成污水橫流，本實用新型無需設置浸泡池，奶牛一次通過即可完成牛蹄的清洗和消毒，清洗和消毒效果好，工作效率高，保證了飼養場所干凈整潔，方便使用電氣控制實現自動化運行，具有推廣價值。

技術特征：

1.一種奶牛蹄浴裝置，其特征在于：包括有底板（1），底板（1）頂面上設有收集槽（101），底板（1）上連接有噴淋清洗組件（9），噴淋清洗組件（9）包括有清洗儲罐（11）、噴淋管（14）、噴淋頭（15）、供液分管（16）、匯流管（17）、水泵（18）和供液管（19），噴淋管（14）連接在底板（1）頂面上，噴淋管（14）包括有四個支管ⅰ（1401），四個支管ⅰ（1401）連通并組成矩形，收集槽（101）為矩形，噴淋管（14）設在收集槽（101）頂面外側，四個支管ⅰ（1401）內側均螺紋連接有噴淋頭（15），四個支管ⅰ（1401）底面上均連接有供液分管（16），供液分管（16）與噴淋管（14）連通，底板（1）設有四個通孔（102），四個供液分管（16）分別穿過四個通孔（102），四個供液分管（16）遠離噴淋管（14）的一端共同連接在匯流管（17）上，匯流管（17）設在底板（1）下方，匯流管（17）包括有四個支管ⅱ（1701），四個支管ⅱ（1701）連通并組成矩形，清洗儲罐（11）設在底板（1）下方，水泵（18）進口端連接在清洗儲罐（11）底部，水泵（18）出口端上連接有供液管（19），供液管（19）遠離水泵（18）的一端連接在匯流管（17）上。

2.根據權利要求1所述的一種奶牛蹄浴裝置，其特征在于：所述的收集槽（101）的底板為中心是最低點的漏斗狀，收集槽（101）底板上設有多個通液孔（103），多個通液孔（103）矩陣均布，收集槽（101）底面固定連接有匯液斗（104），匯液斗（104）為中心是最低點的漏斗狀，匯液斗（104）上部連接在底板（1）底面上，匯液斗（104）中心最低點設有排液孔（105），所述的噴淋清洗組件（9）包括有回流管（13），回流管（13）上端連接在排液孔（105）內，回流管（13）下端連接在清洗儲罐（11）頂部。

3.根據權利要求2所述的一種奶牛蹄浴裝置，其特征在于：所述的底板（1）頂面上設有兩個收集槽（101），兩個收集槽（101）沿底板（1）長度方向線性均布，兩個收集槽（101）上方一個為清洗區（7）另一個為消毒區（8），噴淋清洗組件（9）設在清洗區（7）內，消毒區（8）內連接有噴淋消毒組件（10），噴淋消毒組件（10）包括有消毒儲罐（12）、噴淋管（14）、噴淋頭（15）、供液分管（16）、匯流管（17）、水泵（18）和供液管（19），噴淋管（14）連接在底板（1）頂面上，噴淋管（14）包括有四個支管ⅰ（1401），四個支管ⅰ（1401）連通并組成矩形，收集槽（101）為矩形，噴淋管（14）設在收集槽（101）頂面外側，四個支管ⅰ（1401）內側均螺紋連接有噴淋頭（15），四個支管ⅰ（1401）底面上均連接有供液分管（16），供液分管（16）與噴淋管（14）連通，底板（1）設有四個通孔（102），四個供液分管（16）分別穿過四個通孔（102），四個供液分管（16）遠離噴淋管（14）的一端共同連接在匯流管（17）上，匯流管（17）設在底板（1）下方，匯流管（17）包括有四個支管ⅱ（1701），四個支管ⅱ（1701）連通并組成矩形，消毒儲罐（12）設在底板（1）下方，水泵（18）進口端連接在消毒儲罐（12）底部，水泵（18）出口端上連接有供液管（19），供液管（19）遠離水泵（18）的一端連接在匯流管（17）上。

4.根據權利要求3所述的一種奶牛蹄浴裝置，其特征在于：所述的兩個收集槽（101）的底板均為中心是最低點的漏斗狀，兩個收集槽（101）底板上均矩陣均布有多個通液孔（103），兩個收集槽（101）底面均固定連接有匯液斗（104），兩個匯液斗（104）均為中心是最低點的漏斗狀，兩個匯液斗（104）中心最低點均設有排液孔（105），噴淋消毒組件（10）包括有回流管（13），兩個排液孔（105）內均連接有回流管（13），噴淋消毒組件（10）的回流管（13）下端連接在消毒儲罐（12）頂部。

5.根據權利要求4所述一種奶牛蹄浴裝置，其特征在于：所述的每個噴淋管（14）的每個支管ⅰ（1401）上均連接有多個噴淋頭（15），每個支管ⅰ（1401）上的多個噴淋頭（15）沿所在的支管ⅰ（1401）線性均布。

6.根據權利要求5所述的一種奶牛蹄浴裝置，其特征在于：所述的清洗區（7）的收集槽（101）連接有過濾板（24），過濾板（24）為矩形網板，過濾板（24）的矩形四邊上均設有缺槽（2402），過濾板（24）每個矩形邊上的缺槽（2402）數量與每個支管ⅰ（1401）多個噴淋頭（15）的數量相同，多個缺槽（2402）與多個噴淋頭（15）一一對應。

7.根據權利要求6所述的一種奶牛蹄浴裝置，其特征在于：所述的過濾板（24）頂面上固定連接有兩個把手（2401），兩個把手（2401）對稱。

8.根據權利要求1-7任一項所述的一種奶牛蹄浴裝置，其特征在于：所述的清洗儲罐（11）與水泵（18）之間連接有過濾閥（20），清洗儲罐（11）頂部設有加液口，加液口上連接有加液閥（21），清洗儲罐（11）底部設有排污口，排污口上連接有排污閥（23），清洗儲罐（11）側面連通有液位計（22）。

9.根據權利要求3-7任一項所述的一種奶牛蹄浴裝置，其特征在于：所述的消毒儲罐（12）與水泵（18）之間連接有過濾閥（20），消毒儲罐（12）頂部設有加液口，加液口上連接有加液閥（21），消毒儲罐（12）底部設有排污口，排污口上連接有排污閥（23），消毒儲罐（12）側面連通有液位計（22）。

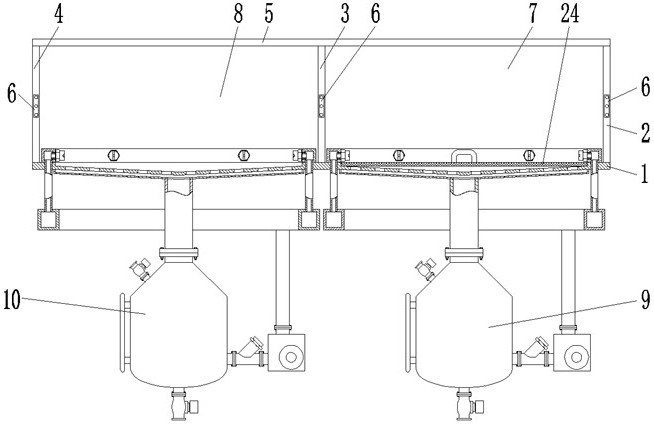

10.根據權利要求7所述的一種奶牛蹄浴裝置，其特征在于：所述的底板（1）上連接有支架，支架包括有第一立桿（2）、第二立桿（3）和第三立桿（4），第一立桿（2）、第二立桿（3）和第三立桿（4）均設有兩個，兩個第一立桿（2）、兩個第二立桿（3）和兩個第三立桿（4）均對稱連接在兩個收集槽（101）的左右兩側，兩個第一立桿（2）連接在清洗區（7）的遠離消毒區（8）的一端，兩個第二立桿（3）設在清洗區（7）與消毒區（8）之間，兩個第三立桿（4）設在消毒區（8）遠離清洗區（7）的一端，兩個第一立桿（2）相對的面上連接有激光開關（6），兩個第二立桿（3）相對的面上連接有激光開關（6），兩個第三立桿（4）相對的面上連接有激光開關（6），第一立桿（2）上的激光開關（6）控制噴淋清洗組件（9）的水泵（18）的啟動，第二立桿（3）上的激光開關（6）控制噴淋清洗組件（9）的水泵（18）停止和噴淋消毒組件（10）的水泵（18）的啟動，第三立桿（4）上的激光開關（6）控制噴淋消毒組件（10）的水泵（18）的啟動的停止，支架包括有頂橫桿（5），頂橫桿（5）設有兩個，每個頂橫桿（5）均固定連接在一個第一立桿（2）、一個第二立桿（3）和一個第三立桿（4）的頂端。

技術總結
本技術涉及奶牛養殖設備技術領域，具體為一種奶牛蹄浴裝置，包括有清洗區和消毒區，清洗區內設有噴淋清洗組件，消毒區內設有噴淋消毒組件，噴淋清洗組件包括有清洗儲罐，清洗儲罐內的液體通過噴淋頭對牛蹄進行清洗，噴淋消毒組件包括有消毒儲罐，消毒儲罐內的液體通過噴淋頭對牛蹄進行消毒，奶牛一次通過即可完成清洗和消毒，使用后的液體能夠回收利用，不再造成污水橫流，本技術無需設置浸泡池，奶牛一次通過即可完成牛蹄的清洗和消毒，清洗和消毒效果好，工作效率高，保證了飼養場所干凈整潔，方便使用電氣控制實現自動化運行，具有推廣價值。

技術研發人員：楊大明
受保護的技術使用者：甘肅祁牧乳業有限責任公司
技術研發日：20240612
技術公布日：2025/4/28
