本技術屬于馬鈴薯收獲機械設備領域，特別涉及一種適用于雙壟馬鈴薯收獲機的柵條防漏薯及減損傷裝置。

背景技術：

1、馬鈴薯是我國種植面積最大的糧食作物之一，也是一種重要的糧食和蔬菜兼用作物，也是重要的工業原料。馬鈴薯在我國的種植面積極大，現居世界第一。馬鈴薯的適應性強，能在各種氣候條件下生長，且產量高、耐儲存，這些特點使得它在農業生產中占有重要地位。同時馬鈴薯還有很高的經濟價值，其衍生產品如馬鈴薯淀粉、薯條等都有廣泛的市場需求，進一步推動了其在我國的廣泛種植。

2、在馬鈴薯的生產過程中，收獲是一個非常重要的環節，同時也是難點所在。其用工量占生產全過程的三分之一以上，而作業成本則占總生產成本的50%以上。目前國內馬鈴薯收獲機械仍以鋪放式馬鈴薯收獲機為主，而由于大型聯合收獲機械價格高，對普通農戶來說價格不友好，且容易對馬鈴薯造成機械損傷，一般只用于淀粉薯。

3、目前，我國的鋪放式馬鈴薯收獲機一般都收獲機前加裝切草盤，防止側壟面的馬鈴薯秧苗秸稈在收獲時造成擁堵，所以多壟馬鈴薯收獲機在收獲時則需要多套切盤，這就導致了兩套切盤中間存在一定的間隙，在馬鈴薯收獲機作業的過程中，有部分馬鈴薯會從切盤縫隙中掉落至地面，柵條篩掉土壤漏至地面，將掉落的馬鈴薯掩埋，又被機械壓輥將土壤壓實，導致馬鈴薯被壓在土層下，后續工人撿拾時難以發現被土壤壓實的馬鈴薯，造成馬鈴薯的浪費；馬鈴薯收獲機為了增加柵條節距的穩定性，在超過一定幅寬的馬鈴薯收獲機一般都需加裝一條皮帶，皮帶與柵條之間形成的平面不能為馬鈴薯提供足夠大的推動力，造成馬鈴薯在中間皮帶上不斷滾動，與中間皮帶卡子不斷撞擊導致破皮損傷，影響破皮率。

4、因此，鑒于上述方案于實際制作及實施使用上的缺失之處，而加以修正、改良，同時本著求好的精神及理念，并由專業的知識、經驗的輔助，以及在多方巧思、試驗后，方創設出本實用新型，特再提供一種適用于雙壟馬鈴薯收獲機的柵條防漏薯及減損傷裝置，用于解決上述的問題。

技術實現思路

1、本實用新型提出一種適用于雙壟馬鈴薯收獲機的柵條防漏薯及減損傷裝置，解決了現有技術中的問題。

2、本實用新型的技術方案是這樣實現的：一種適用于雙壟馬鈴薯收獲機的柵條防漏薯及減損傷裝置，包括：收獲機的主機架橫梁以及左切草盤、右切草盤，所述主機架橫梁上配合有中擋板組件，中擋板組件處于左切草盤與右切草盤之間的間隙中，所述中擋板組件后方設置有收獲鏈排柵條，所述收獲鏈排柵條上安裝有特制的皮板組件。

3、作為優選的實施方式，所述中擋板組件包括擋板座，擋板座兩端設置有第一螺栓組以及中擋板卡板，第一螺栓組與擋板卡板配合連接主機架橫梁，擋板座上配合有擋板連接板，擋板連接板兩側設置有左擋板側耳板和右擋板側耳板，左擋板側耳板和右擋板側耳板上設置有第一半圓頭方徑螺栓，左擋板側耳板與右擋板側耳板通過第一半圓頭方徑螺栓與擋板座連接，擋板連接板上設置有第二螺栓組，擋板連接板通過第二螺栓組與左擋板側耳板、右擋板側耳板連接。

4、作為優選的實施方式，所述擋板座上開有長槽孔，左擋板側耳板和右擋板側耳板配合于長槽孔內，左擋板側耳板和右擋板側耳板可在擋板座中左右調節，從而方便改變中擋板組件位于左擋板側耳板與右擋板側耳板的位置。

5、所述左擋板側耳板和右擋板側耳板上開有弧形槽孔，第二螺栓組采用不扭緊的方式配合于弧形槽孔內，第二螺栓組可在弧形槽孔內滑動，以適應不同情況下的收獲角度。

6、作為優選的實施方式，所述中擋板組件一端配合有橡膠板安裝座，橡膠板安裝座上設置有第三螺栓組，第三螺栓組采用不扭緊的方式連接擋板連接板，以實現橡膠板安裝座受力自動調節角度。

7、作為優選的實施方式，所述橡膠板安裝座上配合有橡膠板，?橡膠板上設置有橡膠固定板，有橡膠固定板上設置有第二半圓頭方徑螺栓，橡膠固定板通過第二半圓頭方徑螺栓固定于橡膠板安裝座上，橡膠板安裝座上對應第二半圓頭方徑螺栓開有兩組長槽孔，長槽孔以實現橡膠板位置調整，以適應不同的收獲情況。

8、作為優選的實施方式，所述擋土連接板上裝有彈簧鉤，彈簧鉤一端配合有螺母，另一端安裝有第一張緊拉簧，第一張緊拉簧一端安裝在橡膠板安裝座上。

9、作為優選的實施方式，所述彈簧鉤向上延伸與螺母配合，彈簧鉤延伸長短對應調整第一張緊拉簧對橡膠板安裝座的拉力。

10、作為優選的實施方式，所述擋板連接板上裝有第二張緊拉簧，第二張緊拉簧的另一端安裝在擋板座上，擋板連接板側面開有多組小孔，第二張緊拉簧位于不同的小孔內可改變拉力。

11、作為優選的實施方式，所述擋板連接板底部安裝有限位螺栓組，以防止第一張緊拉簧將橡膠板安裝座拉緊過深，造成橡膠板翹起。

12、作為優選的實施方式，所述皮板組件包括中間皮板，所述收獲鏈排柵條包括柵條，所述中間皮板利用掛膠技術掛于柵條中間部位，中間皮板與柵條緊密結合，柵條兩端配合有皮帶，皮帶上設置有銷片、皮帶銷軸、中間卡子，中間皮板與柵條配合組成中間皮板柵條總成，中間皮板柵條總成與皮帶通過銷片、皮帶銷軸、中間卡子連接。

13、采用了上述技術方案后，本實用新型的有益效果是：本裝置配合馬鈴薯收獲機可避免馬鈴薯從兩切草盤之間的間隙中滾落，造成收獲過程中馬鈴薯的浪費，其次提升了馬鈴薯收獲機的明薯率，防止馬鈴薯在中間皮帶上持續滾動，與中間皮帶卡子不斷磕碰造成的馬鈴薯機械損傷的現象，降低損傷率。

技術特征：

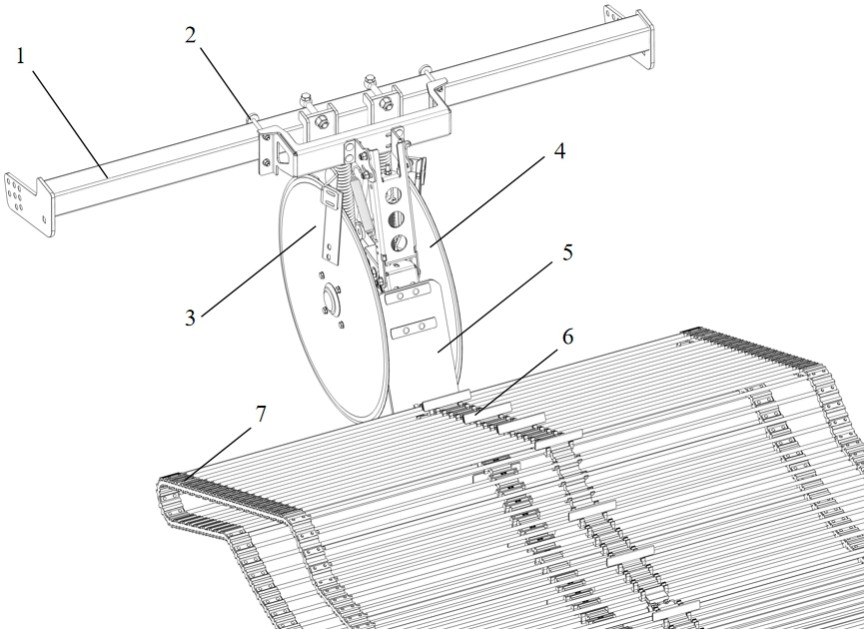

1.一種適用于雙壟馬鈴薯收獲機的柵條防漏薯及減損傷裝置，包括：收獲機的主機架橫梁(1)以及左切草盤(4)、右切草盤(3)，其特征在于，所述主機架橫梁(1)上配合有中擋板組件(5)，中擋板組件(5)處于左切草盤(4)與右切草盤(3)之間的間隙中，所述中擋板組件(5)后方設置有收獲鏈排柵條(7)，所述收獲鏈排柵條(7)上安裝有特制的皮板組件(6)。

2.根據權利要求1所述的一種適用于雙壟馬鈴薯收獲機的柵條防漏薯及減損傷裝置，其特征在于，所述中擋板組件(5)包括擋板座(12)，擋板座(12)兩端設置有第一螺栓組(11)以及中擋板卡板(2)，第一螺栓組(11)與擋板卡板(2)配合連接主機架橫梁(1)，擋板座(12)上配合有擋板連接板(17)，擋板連接板(17)兩側設置有左擋板側耳板(14)和右擋板側耳板(15)，左擋板側耳板(14)和右擋板側耳板(15)上設置有第一半圓頭方徑螺栓(13)，左擋板側耳板(14)與右擋板側耳板(15)通過第一半圓頭方徑螺栓(13)與擋板座(12)連接，擋板連接板(17)上設置有第二螺栓組(19)，擋板連接板(17)通過第二螺栓組(19)與左擋板側耳板(14)、右擋板側耳板(15)連接。

3.根據權利要求2所述的一種適用于雙壟馬鈴薯收獲機的柵條防漏薯及減損傷裝置，其特征在于，所述擋板座(12)上開有長槽孔，左擋板側耳板(14)和右擋板側耳板(15)配合于長槽孔內；

4.根據權利要求1所述的一種適用于雙壟馬鈴薯收獲機的柵條防漏薯及減損傷裝置，其特征在于，所述中擋板組件(5)一端配合有橡膠板安裝座(25)，橡膠板安裝座(25)上設置有第三螺栓組(21)，第三螺栓組(21)采用不扭緊的方式連接擋板連接板(17)，以實現橡膠板安裝座(25)受力自動調節角度。

5.根據權利要求4所述的一種適用于雙壟馬鈴薯收獲機的柵條防漏薯及減損傷裝置，其特征在于，所述橡膠板安裝座(25)上配合有橡膠板(24)，橡膠板(24)上設置有橡膠固定板(23)，有橡膠固定板(23)上設置有第二半圓頭方徑螺栓(22)，橡膠固定板(23)通過第二半圓頭方徑螺栓(22)固定于橡膠板安裝座(25)上，橡膠板安裝座(25)上對應第二半圓頭方徑螺栓(22)開有兩組長槽孔。

6.根據權利要求2所述的一種適用于雙壟馬鈴薯收獲機的柵條防漏薯及減損傷裝置，其特征在于，所述擋板連接板(17)上裝有彈簧鉤(31)，彈簧鉤(31)一端配合有螺母(16)，另一端安裝有第一張緊拉簧(32)，第一張緊拉簧(32)一端安裝在橡膠板安裝座(25)上。

7.根據權利要求6所述的一種適用于雙壟馬鈴薯收獲機的柵條防漏薯及減損傷裝置，其特征在于，所述彈簧鉤(31)向上延伸與螺母(16)配合，彈簧鉤(31)延伸長短對應調整第一張緊拉簧(32)對橡膠板安裝座(25)的拉力。

8.根據權利要求2所述的一種適用于雙壟馬鈴薯收獲機的柵條防漏薯及減損傷裝置，其特征在于，所述擋板連接板(17)上裝有第二張緊拉簧(20)，第二張緊拉簧(20)的另一端安裝在擋板座(12)上，擋板連接板(17)側面開有多組小孔，第二張緊拉簧(20)位于不同的小孔內可改變拉力。

9.根據權利要求2所述的一種適用于雙壟馬鈴薯收獲機的柵條防漏薯及減損傷裝置，其特征在于，所述擋板連接板(17)底部安裝有限位螺栓組(33)，以防止第一張緊拉簧(32)將橡膠板安裝座(25)拉緊過深，造成橡膠板(24)翹起。

10.根據權利要求1所述的一種適用于雙壟馬鈴薯收獲機的柵條防漏薯及減損傷裝置，其特征在于，所述皮板組件(6)包括中間皮板(41)，所述收獲鏈排柵條(7)包括柵條(42)，所述中間皮板(41)利用掛膠技術掛于柵條(42)中間部位，中間皮板(41)與柵條(42)緊密結合，柵條(42)兩端配合有皮帶(47)，皮帶(47)上設置有銷片(44)、皮帶銷軸(45)、中間卡子(46)，中間皮板(41)與柵條(42)配合組成中間皮板柵條總成(43)，中間皮板柵條總成(43)與皮帶(47)通過銷片(44)、皮帶銷軸(45)、中間卡子(46)連接。

技術總結
本技術提出了一種適用于雙壟馬鈴薯收獲機的柵條防漏薯及減損傷裝置，包括：收獲機的主機架橫梁以及左切草盤、右切草盤，主機架橫梁上配合有中擋板組件，中擋板組件處于左切草盤與右切草盤之間的間隙中，中擋板組件后方設置有收獲鏈排柵條，收獲鏈排柵條上安裝有特制的皮板組件。借此，本技術具有的優點為，馬鈴薯收獲機的兩組切盤中間的間隙中安裝有中擋板組件，可以減少馬鈴薯從切盤間隙中漏出的概率，而收獲鏈排柵條中間特殊加工了中間皮板子，可以帶動馬鈴薯以及土壤不斷的向后運動，防止馬鈴薯沿中間皮帶向前滾動，從而防止馬鈴薯在中間皮帶上持續滾動造成的損傷現象。
