本技術涉及一種移栽裝置，特別涉及一種景觀園林幼苗種植移栽裝置。

背景技術：

1、園林景觀植物的培育通常是將種子集中播撒，種子成長為幼苗后，就需要將幼苗移栽到大田中，以獲得更大的生長空間和更充足的養分。

2、目前景觀園林幼苗種植移栽裝置在使用時，還存在一些缺陷和不足，具體需要改進的地方如下：

3、現有的景觀園林幼苗種植移栽裝置在對幼苗進行移栽時，往往采用的都是人工挖取和搬運上車的方式，勞動強度大，工作效率低，且幼苗在裝置內進行轉運的時候，常常會出現因為缺水導致枯死的情況。

技術實現思路

1、本實用新型的目的在于提供一種景觀園林幼苗種植移栽裝置，以解決上述背景技術中提出的現有的景觀園林幼苗種植移栽裝置在對幼苗進行移栽時，往往采用的都是人工挖取和搬運上車的方式，勞動強度大，工作效率低，且幼苗在裝置內進行轉運的時候，常常會出現因為缺水導致枯死的情況的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種景觀園林幼苗種植移栽裝置，包括車體，所述車體內部兩側均固定連接有滑道，所述車體上設置有輸送裝置，所述輸送裝置的兩側分別與兩個滑道滑動連接，所述輸送裝置與挖取裝置活動連接，所述車體內部設置有保濕裝置。

3、作為本實用新型的一種優選技術方案，所述車體后側設置有兩個扶手，所述車體的后側設置有控制器，且控制器與右側的扶手固定連接，所述車體的底部設置有四個車輪，所述車體內部設置有盛放盤。

4、作為本實用新型的一種優選技術方案，所述輸送裝置包括電機一，所述電機一通過電機架固定連接在車體的后側，所述電機一的輸出軸固定連接有絲桿，所述絲桿的前后兩端分別與車體的前后兩側活動連接，所述絲桿與平移座螺紋連接。

5、作為本實用新型的一種優選技術方案，所述平移座的左右兩側均設置有滑塊，所述兩個滑塊分別與兩個滑道滑動連接，所述平移座內部固定連接有兩個滾輪架，兩個所述滾輪架內部均設置有滾輪組，兩個所述滾輪組均與挖取裝置活動連接。

6、作為本實用新型的一種優選技術方案，所述平移座的底部設置有兩個連接板，后側所述連接板通過另一電機架固定連接有電機二，所述電機二的輸出軸固定連接有轉軸，所述轉軸的前后兩端分別與兩個連接板活動連接，所述轉軸上固定連接有兩個齒輪，兩個所述齒輪均與挖取裝置嚙合。

7、作為本實用新型的一種優選技術方案，所述挖取裝置包括兩個升降架，兩個所述升降架的左側分別與兩個滾輪組活動連接，兩個所述升降架的右側均設置有齒且分別與兩個齒輪嚙合。

8、作為本實用新型的一種優選技術方案，兩個所述升降架底部均與挖取座固定連接，兩個所述升降架的同側之間通過兩個連接軸固定連接，兩個所述連接軸上均活動連接有電動推桿。

9、作為本實用新型的一種優選技術方案，兩個所述電動推桿的底端分別與兩個固定軸活動連接，兩個所述固定軸分別固定連接在兩個挖取鏟相互遠離的一端，兩個所述挖取鏟相互靠近的一端的前后兩側均設置有銷軸，且四個銷軸分別與挖取座的前后兩側活動連接。

10、作為本實用新型的一種優選技術方案，保濕裝置包括水箱，所述水箱固定連接在車體的內部，所述水箱左側固定連接有抽水管，所述抽水管的左端與水泵固定連接。

11、作為本實用新型的一種優選技術方案，水泵的底部通過底座與車體固定連接，所述水泵的頂部與輸水管的一端固定連接，所述輸水管的另一端與多孔噴頭固定連接，所述多孔噴頭的后側固定連接有連接柱，所述連接柱與車體固定連接。

12、與現有技術相比，本實用新型的有益效果是：

13、本實用新型通過設置絲桿、滑道和平移座，使輸送裝置能夠水平移動挖取裝置，通過設置齒輪和滾輪組，使輸送裝置能夠實現挖取裝置的豎直升降，通過設置電動推桿和挖取鏟，使挖取裝置能夠挖取幼苗，在控制器、輸送裝置和挖取裝置三者的配合下，該裝置能夠自動進行幼苗的挖取和運輸裝車，節省了大量人力，大大提高了工作效率，通過設置盛放盤，使裝置能夠同時運送多株幼苗，通過設置保濕裝置，使幼苗在裝置內進行轉運時能夠保持充足的水分，防止發生幼苗枯死的情況，降低了損失。

技術特征：

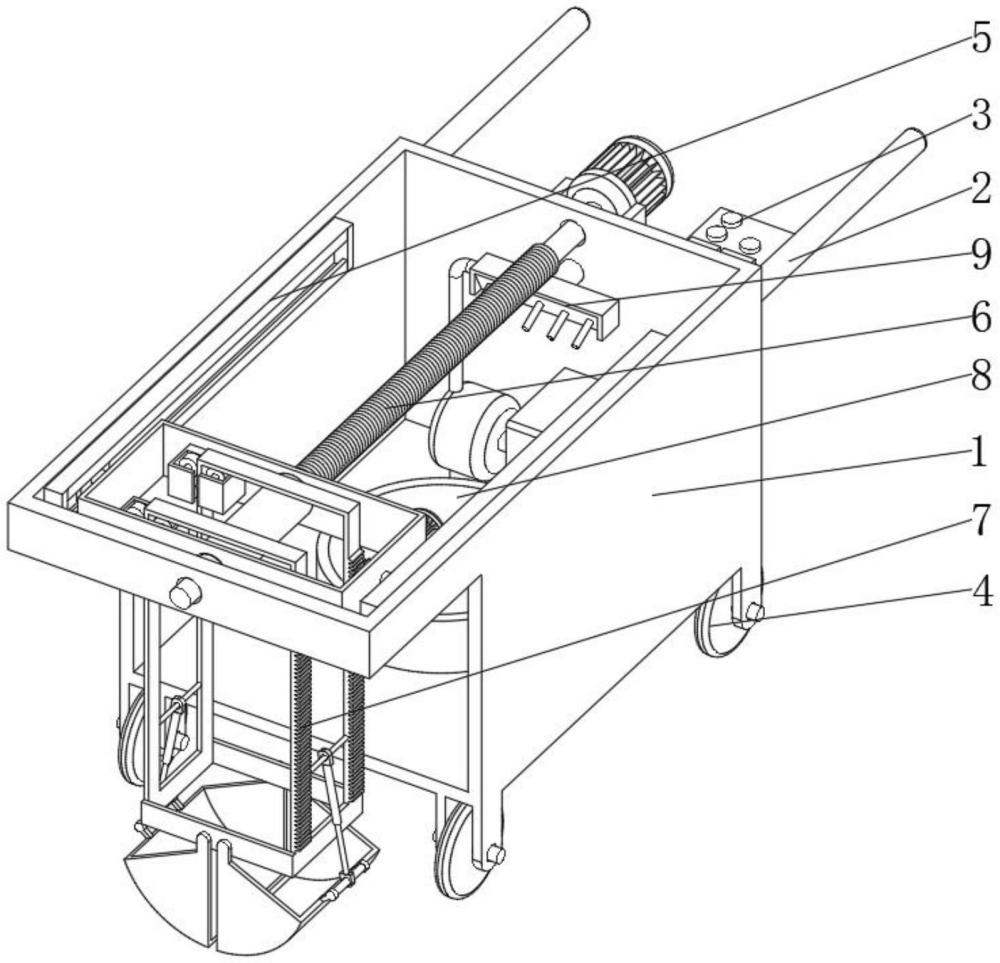

1.一種景觀園林幼苗種植移栽裝置，包括車體(1)，其特征在于：所述車體(1)內部兩側均固定連接有滑道(5)，所述車體(1)上設置有輸送裝置(6)，所述輸送裝置(6)的兩側分別與兩個滑道(5)滑動連接，所述輸送裝置(6)與挖取裝置(7)活動連接，所述車體(1)內部設置有保濕裝置(9)。

2.根據權利要求1所述的一種景觀園林幼苗種植移栽裝置，其特征在于：所述車體(1)后側設置有兩個扶手(2)，所述車體(1)的后側設置有控制器(3)，且控制器(3)與右側的扶手(2)固定連接，所述車體(1)的底部設置有四個車輪(4)，所述車體(1)內部設置有盛放盤(8)。

3.根據權利要求1所述的一種景觀園林幼苗種植移栽裝置，其特征在于：所述輸送裝置(6)包括電機一(61)，所述電機一(61)通過電機架固定連接在車體(1)的后側，所述電機一(61)的輸出軸固定連接有絲桿(62)，所述絲桿(62)的前后兩端分別與車體(1)的前后兩側活動連接，所述絲桿(62)與平移座(63)螺紋連接。

4.根據權利要求3所述的一種景觀園林幼苗種植移栽裝置，其特征在于：所述平移座(63)的左右兩側均設置有滑塊(64)，所述兩個滑塊(64)分別與兩個滑道(5)滑動連接，所述平移座(63)內部固定連接有兩個滾輪架(65)，兩個所述滾輪架(65)內部均設置有滾輪組(66)，兩個所述滾輪組(66)均與挖取裝置(7)活動連接。

5.根據權利要求4所述的一種景觀園林幼苗種植移栽裝置，其特征在于：所述平移座(63)的底部設置有兩個連接板(68)，后側所述連接板(68)通過另一電機架固定連接有電機二(67)，所述電機二(67)的輸出軸固定連接有轉軸(69)，所述轉軸(69)的前后兩端分別與兩個連接板(68)活動連接，所述轉軸(69)上固定連接有兩個齒輪(610)，兩個所述齒輪(610)均與挖取裝置(7)嚙合。

6.根據權利要求5所述的一種景觀園林幼苗種植移栽裝置，其特征在于：所述挖取裝置(7)包括兩個升降架(71)，兩個所述升降架(71)的左側分別與兩個滾輪組(66)活動連接，兩個所述升降架(71)的右側均設置有齒且分別與兩個齒輪(610)嚙合。

7.根據權利要求6所述的一種景觀園林幼苗種植移栽裝置，其特征在于：兩個所述升降架(71)底部均與挖取座(72)固定連接，兩個所述升降架(71)的同側之間通過兩個連接軸(73)固定連接，兩個所述連接軸(73)上均活動連接有電動推桿(74)。

8.根據權利要求7所述的一種景觀園林幼苗種植移栽裝置，其特征在于：兩個所述電動推桿(74)的底端分別與兩個固定軸(75)活動連接，兩個所述固定軸(75)分別固定連接在兩個挖取鏟(76)相互遠離的一端，兩個所述挖取鏟(76)相互靠近的一端的前后兩側均設置有銷軸，且四個銷軸分別與挖取座(72)的前后兩側活動連接。

9.根據權利要求1所述的一種景觀園林幼苗種植移栽裝置，其特征在于：所述保濕裝置(9)包括水箱(91)，所述水箱(91)固定連接在車體(1)的內部，所述水箱(91)左側固定連接有抽水管(92)，所述抽水管(92)的左端與水泵(93)固定連接。

10.根據權利要求9所述的一種景觀園林幼苗種植移栽裝置，其特征在于：所述水泵(93)的底部通過底座與車體(1)固定連接，所述水泵(93)的頂部與輸水管(94)的一端固定連接，所述輸水管(94)的另一端與多孔噴頭(95)固定連接，所述多孔噴頭(95)的后側固定連接有連接柱(96)，所述連接柱(96)與車體(1)固定連接。

技術總結
本技術公開了一種景觀園林幼苗種植移栽裝置，涉及園林領域，包括車體，所述車體內部兩側均固定連接有滑道，所述車體上設置有輸送裝置，所述輸送裝置的兩側分別與兩個滑道滑動連接，所述輸送裝置與挖取裝置活動連接，所述車體內部設置有保濕裝置，所述車體后側設置有兩個扶手，所述車體的后側設置有控制器，且控制器與右側的扶手固定連接。本技術通過設置絲桿、滑道和平移座，使輸送裝置能夠水平移動挖取裝置，通過設置齒輪和滾輪組，使輸送裝置能夠實現挖取裝置的豎直升降，在控制器、輸送裝置和挖取裝置三者的配合下，該裝置能夠自動進行幼苗的挖取和運輸裝車，節省了大量人力，大大提高了工作效率。

技術研發人員：曾凡國,陳麗娜,韓顏濤
受保護的技術使用者：北京未來科學城城市運營管理有限公司
技術研發日：20240625
技術公布日：2025/4/28
