本技術涉及防護支架，具體涉及一種果樹培養用防護支架。

背景技術：

1、在栽植果樹根苗時，果樹在移植時普遍需要先挖坑，將移植的果樹植入坑內后再澆水，此時由于澆水其桃樹根部上表面覆蓋的土層有可能沉降不均勻，導致果樹產生傾斜現象。

2、現在對果樹在移植后普遍采用支架進行支撐，通過四組支架組成井字型結構，將鐵絲或扎帶將其捆綁，實現樹木固定支架的內部，此操作方便快捷，但是支架需要根據不同果樹直徑進行現場配制制作，通用性差；而且果樹會生長，現有的支架由于其直徑是固定的，對果樹的生長有阻礙，不利于果樹的生長。

3、因此對于現有果樹培養用防護支架的改進，設計一種新型果樹培養用防護支架以解決上述技術缺陷，提高整體果樹培養用防護支架的實用性，顯得尤為重要。

技術實現思路

1、本實用新型的目的在于提供一種果樹培養用防護支架，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種果樹培養用防護支架，包括圓框，所述圓框由第一框架和第二框架組成，所述第一框架和第二框架的外部均安裝有滑軌，所述第一框架與第二框架的連接處安裝有箍緊組件；

4、所述箍緊組件包括第一擋板、第二擋板、第一立柱、第三擋板、第四擋板、第二立柱和螺紋桿，所述第一擋板與第二擋板分別安裝于第一框架的外側且位于滑軌的外部，所述第一立柱安裝于第一擋板和第二擋板之間，所述第三擋板和第四擋板分別安裝于第二框架的外側，所述第二立柱安裝于第三擋板和第四擋板之間，所述螺紋桿安裝于第一立柱和第二立柱的內部。

5、作為本實用新型優選的方案，所述第一框架的前端滑動連接于第二框架的內側，所述第一框架的外圓周壁上開設有滑槽，所述第二框架的內側與滑槽相對應的位置處安裝有滑塊，所述滑塊與滑槽相適配使用。

6、作為本實用新型優選的方案，所述第一框架遠離第一擋板的一端開設有凹槽，所述凹槽的頂部和底部均開設有通孔。

7、作為本實用新型優選的方案，所述第二框架遠離第三擋板的一端安裝有轉動塊，所述轉動塊的內部與通孔相對應的位置處安裝有轉軸，所述第二框架通過轉動塊與第一框架轉動連接。

8、作為本實用新型優選的方案，所述第一框架與第二框架的內側安裝有硅膠墊，所述滑軌的外部安裝有連接座，所述連接座通過滑軌滑動連接于圓框的外部。

9、作為本實用新型優選的方案，所述連接座的內部安裝有主桿，所述主桿的外部安裝有滑桿，所述滑桿遠離主桿的一端安裝有固定座，所述固定座的底部安裝有固定板。

10、作為本實用新型優選的方案，所述固定板的底部安裝有尖刺，所述主桿的外部對稱安裝有凸塊，所述滑桿的外部與凸塊相對應的位置處開設有放置槽，所述凸塊與放置槽相配合使用。

11、與現有技術相比，本實用新型的有益效果是：

12、本實用新型中，通過將圓框放置在果樹的外部，通過第三擋板和第四擋板放置第一擋板和第二擋板的內部，通過轉動螺紋桿，從而實現第一立柱和第二立柱相互靠近，實現第一框架和第二框架收縮，從而將果樹進行包裹，對果樹進行有效扶直，當果樹變粗時，通過反向對螺紋桿進行轉動，實現圓框展開，適配于不同生長期的果樹，通過滑動連接座實現主桿的移動，從而更好的找好受力點，過拔出滑桿，從而實現滑桿延長，通過凸塊卡接在放置槽的內部，實現長度的可控性，通過尖刺插入土地的內部，實現主桿對圓框進行支撐，完成對果樹的防護。

技術特征：

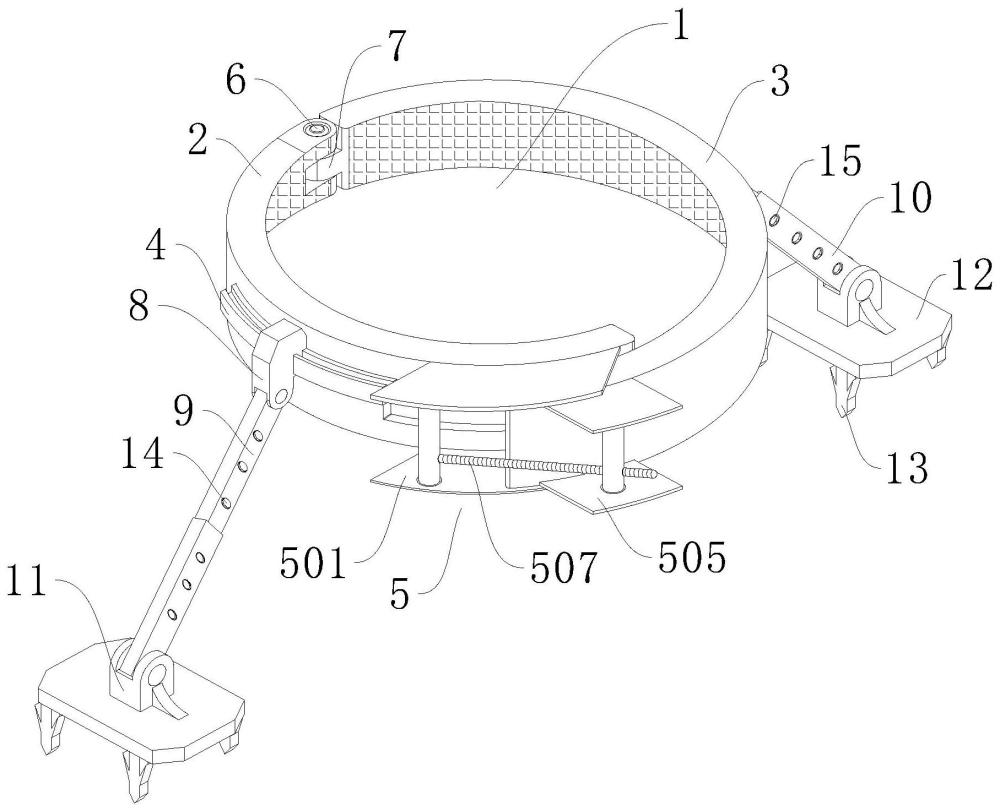

1.一種果樹培養用防護支架，包括圓框（1），其特征在于：所述圓框（1）由第一框架（2）和第二框架（3）組成，所述第一框架（2）和第二框架（3）的外部均安裝有滑軌（4），所述第一框架（2）與第二框架（3）的連接處安裝有箍緊組件（5）；

2.根據權利要求1所述的一種果樹培養用防護支架，其特征在于：所述第一框架（2）的前端滑動連接于第二框架（3）的內側，所述第一框架（2）的外圓周壁上開設有滑槽（201），所述第二框架（3）的內側與滑槽（201）相對應的位置處安裝有滑塊，所述滑塊與滑槽（201）相適配使用。

3.根據權利要求2所述的一種果樹培養用防護支架，其特征在于：所述第一框架（2）遠離第一擋板（501）的一端開設有凹槽（6），所述凹槽（6）的頂部和底部均開設有通孔。

4.根據權利要求2所述的一種果樹培養用防護支架，其特征在于：所述第二框架（3）遠離第三擋板（504）的一端安裝有轉動塊（7），所述轉動塊（7）的內部與通孔相對應的位置處安裝有轉軸，所述第二框架（3）通過轉動塊（7）與第一框架（2）轉動連接。

5.根據權利要求1所述的一種果樹培養用防護支架，其特征在于：所述第一框架（2）與第二框架（3）的內側安裝有硅膠墊，所述滑軌（4）的外部安裝有連接座（8），所述連接座（8）通過滑軌（4）滑動連接于圓框（1）的外部。

6.根據權利要求5所述的一種果樹培養用防護支架，其特征在于：所述連接座（8）的內部安裝有主桿（9），所述主桿（9）的外部安裝有滑桿（10），所述滑桿（10）遠離主桿（9）的一端安裝有固定座（11），所述固定座（11）的底部安裝有固定板（12）。

7.根據權利要求6所述的一種果樹培養用防護支架，其特征在于：所述固定板（12）的底部安裝有尖刺（13），所述主桿（9）的外部對稱安裝有凸塊（14），所述滑桿（10）的外部與凸塊（14）相對應的位置處開設有放置槽（15），所述凸塊（14）與放置槽（15）相配合使用。

技術總結
本技術涉及防護支架技術領域，具體涉及一種果樹培養用防護支架，包括圓框，所述圓框由第一框架和第二框架組成，所述第一框架和第二框架的外部均安裝有滑軌，所述第一框架與第二框架的連接處安裝有箍緊組件，所述箍緊組件包括第一擋板、第二擋板、第一立柱、第三擋板、第四擋板、第二立柱和螺紋桿，所述第一擋板與第二擋板分別安裝于第一框架的外側且位于滑軌的外部，所述第一立柱安裝于第一擋板和第二擋板之間，所述第三擋板和第四擋板分別安裝于第二框架的外側，與現有的果樹培養用防護支架相比較，本技術通過立柱和螺紋桿的設計，能夠提高果樹培養用防護支架對不同時期果樹的防護，大大提升了整體實用性。

技術研發人員：姚斌,楊惟壽,張令霞,楊國兵
受保護的技術使用者：蕪湖誠德農業科技有限公司
技術研發日：20240328
技術公布日：2025/4/28
