本技術涉及鍵合絲收卷，具體為一種可自動收卷的鍵合絲包裝設備。

背景技術：

1、鍵合絲是半導體封裝專用材料，是半導體封裝的五大重要結構材料之一，直徑只有十幾微米到幾十微米；

2、經檢索，專利申請號為202020388310.6的申請書中，公開了一種鍵合金絲打包領域的一種用于鍵合金絲生產線的打包設備，包括包裝盒和收卷筒，收卷筒包括有兩組擋盤和收卷桿，包裝盒頂端邊緣轉動連接有封閉蓋，封閉蓋側面邊緣中心設置有卡塊，包裝盒頂端邊緣開設有和卡塊配合的卡槽，包裝盒內腔底端中心等間距設置有第一滑槽，第一滑槽內部滑動連接有第一滑塊，第一滑塊頂端固定有移動板，第一滑槽頂端邊緣設置有固定板，固定板和移動板頂端中心開設有貫穿放置槽，包裝盒內腔垂直于第一滑槽的側面開設有第二滑槽，第二滑槽內部滑動連接有第二滑塊，第二滑塊端部固定有配重板，配重板之間設置有彈性壓條；

3、上述申請文件通過打包盒及其內側的收卷桿實現對于鍵合絲的自動化收卷，現有一般采用電機作為驅動源對其進行收卷，而在現有收卷過程中，由于鍵合絲的源頭不固定，導致其在收卷時易松弛，影響收卷效果。

4、因此，我們提出了一種可自動收卷的鍵合絲包裝設備。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種可自動收卷的鍵合絲包裝設備，解決了現有鍵合絲在收卷時易受松弛影響導致收卷效果不佳的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種可自動收卷的鍵合絲包裝設備，包括包裝盒體及其頂部通過合頁所裝配的盒蓋；

3、所述包裝盒體的外壁上固定安裝有驅動電機，所述驅動電機的輸出軸固定套裝有位于包裝盒體內側的收卷輥座；

4、所述包裝盒體的內側還固定安裝有架輥，所述包裝盒體的側壁上開設有位于架輥前側的滑槽，所述滑槽中滑動套裝有導向輥；

5、所述包裝盒體的前側開設有絲槽，所述絲槽的內側設置有上下兩組限位輥，兩組所述限位輥之間夾裝有鍵合絲；

6、所述鍵合絲穿過兩組限位輥、導向輥的底側、架輥的頂側繞卷在收卷輥座上所套裝的鍵合套上。

7、優選的，所述收卷輥座的主體為固定套裝在驅動電機輸出軸上的圓盤，且圓盤外壁的中心處固定安裝有由可形變塑膠制作而成的輥柱；

8、其中，收卷輥座中可行變塑膠輥柱的設置，能夠通過其形變對套裝在其上的鍵合套進行拆裝。

9、優選的，所述包裝盒體的內側設置有兩組收卷輥座，且兩組收卷輥座的輥柱之間套裝有用于繞卷鍵合絲的鍵合套；

10、其中，需要補充說明的使，收卷輥座中輥柱與鍵合套之間存在摩擦力，當收卷輥座受驅動電機驅動旋動時會同步帶動其外側所套裝的鍵合套對鍵合絲進行全自動收卷。

11、優選的，所述收卷輥座設置在包裝盒體后部的底側，且架輥設置在包裝盒體前部的頂側；

12、其中，收卷輥座及架輥對角位置的設置，能夠延長鍵合絲在其中的導通長度。

13、優選的，所述導向輥的外壁上固定安裝有滑動套裝在滑槽中且為工字型的滑塊；

14、其中，滑塊形狀的設置，能夠使導向輥滑動套裝在滑槽中。

15、優選的，所述滑塊的底部與滑槽內側的底面之間固定連接有彈簧柱；

16、其中，彈簧柱的設置能夠從底側對其提供支撐力，避免導向輥整體重力影響使鍵合絲形變甚至斷裂的情況發生。

17、優選的，所述絲槽的內側壁通過軸承環裝配有兩組限位輥，且兩組限位輥的間距與鍵合絲的直徑規格相適配。

18、本實用新型提供了一種可自動收卷的鍵合絲包裝設備。具備以下有益效果：

19、該可自動收卷的鍵合絲包裝設備，通過包裝盒體內側各組件的設置，能夠通過驅動電機驅動收卷輥座及其中的鍵合套旋動，實現對于鍵合絲的高效收卷，同時由于導向輥的設置，當其底部鍵合絲松弛時，受導向輥重力影響下壓彈簧柱，使鍵合絲在包裝盒體內側的傳動部分始終處于緊繃狀態，保證鍵合絲的收卷效果，解決了現有鍵合絲在收卷時易受松弛影響導致收卷效果不佳的問題。

技術特征：

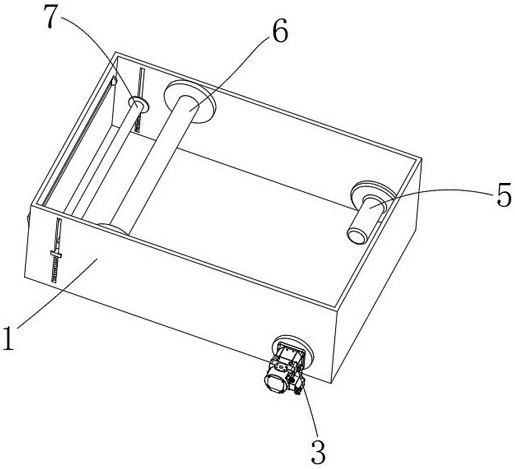

1.一種可自動收卷的鍵合絲包裝設備，包括包裝盒體（1）及其頂部通過合頁所裝配的盒蓋（2）；

2.根據權利要求1所述的一種可自動收卷的鍵合絲包裝設備，其特征在于：所述收卷輥座（5）的主體為固定套裝在驅動電機（3）輸出軸上的圓盤，且圓盤外壁的中心處固定安裝有由可形變塑膠制作而成的輥柱。

3.根據權利要求2所述的一種可自動收卷的鍵合絲包裝設備，其特征在于：所述包裝盒體（1）的內側設置有兩組收卷輥座（5），且兩組收卷輥座（5）的輥柱之間套裝有用于繞卷鍵合絲的鍵合套。

4.根據權利要求1所述的一種可自動收卷的鍵合絲包裝設備，其特征在于：所述收卷輥座（5）設置在包裝盒體（1）后部的底側，且架輥（6）設置在包裝盒體（1）前部的頂側。

5.根據權利要求1所述的一種可自動收卷的鍵合絲包裝設備，其特征在于：所述導向輥（7）的外壁上固定安裝有滑動套裝在滑槽（4）中且為工字型的滑塊（71）。

6.根據權利要求5所述的一種可自動收卷的鍵合絲包裝設備，其特征在于：所述滑塊（71）的底部與滑槽（4）內側的底面之間固定連接有彈簧柱（72）。

7.根據權利要求1所述的一種可自動收卷的鍵合絲包裝設備，其特征在于：所述絲槽（8）的內側壁通過軸承環裝配有兩組限位輥（9），且兩組限位輥（9）的間距與鍵合絲的直徑規格相適配。

技術總結
本技術公開了一種可自動收卷的鍵合絲包裝設備，涉及鍵合絲收卷領域，解決了現有鍵合絲在收卷時易受松弛影響導致收卷效果不佳的問題，采用了如下方案：包括包裝盒體及其頂部通過合頁所裝配的盒蓋；所述包裝盒體的外壁上固定安裝有驅動電機，所述驅動電機的輸出軸固定套裝有位于包裝盒體內側的收卷輥座；所述包裝盒體的內側還固定安裝有架輥，所述包裝盒體的側壁上開設有位于架輥前側的滑槽，所述滑槽中滑動套裝有導向輥；該可自動收卷的鍵合絲包裝設備，通過包裝盒體內側各組件的設置，能夠通過驅動電機驅動收卷輥座及其中的鍵合套旋動，同時由于導向輥的設置，當其底部鍵合絲松弛時，使鍵合絲在包裝盒體內側的傳動部分始終處于緊繃狀態。

技術研發人員：蘇風凌,馬瓏珂,陳坤
受保護的技術使用者：四川威納爾特種電子材料有限公司
技術研發日：20240625
技術公布日：2025/4/28
