本技術涉及菌種培育，尤其涉及一種農業菌種培養設備。

背景技術：

1、食用菌是可供人類食用的大型真菌，具體地說食用菌是可供食用的蕈菌；蕈菌，是指能形成大型的肉質(或膠質)子實體或菌核類組織并能供人們食用或藥用的一類大型真菌。隨著人們生活水平的提高和食用菌種植業的不斷發展，人們日常對食用菌的需求量也越來越大，在對食用菌進行規模化種植時，需要使用到相關的培養架。

2、如申請號為cn202222230868.3的中國專利，其公開了一種菌種立體培養架，屬于菌種培養領域，該菌種立體培養架包括矩形框架，矩形框架上端面拐角處貫穿開設有螺紋連接孔，螺紋連接孔的螺紋面貫穿開設有螺紋孔一與螺紋孔二。底座與矩形框架通過螺紋圓桿進行螺紋固定后，插接支撐桿。工作人員可鎖緊螺栓一與螺栓來對支撐桿進行固定。工作人員能調節每個矩形框架的間距使得每層都能承載不同大小的培養基，來滿足多種使用需求。為盛放更多的培養機，矩形框架的長度會拉的比較長，但由于矩形框架是橫向裝配在外部架體的內側，在盛放較少數量的培養基時，外部架體與架體內部的矩形框架則會占用較大的室內空間，影響其它物品的存放。

技術實現思路

1、針對上述問題，本實用新型提出一種農業菌種培養設備，用以解決現有的培養設備在使用的過程中，由于矩形框架是橫向裝配在外部架體的內側，因此在盛放較少數量的培養基時，外部架體與架體內部的矩形框架會占用較大的室內空間，空間利用率不高的缺點。

2、為實現本實用新型的目的，本實用新型通過以下技術方案實現：一種農業菌種培養設備，包括至少兩個并排放置的培養架，相鄰的兩個培養架之間設有鎖銷結構，兩個培養架之間通過鎖銷結構可拆卸連接；

3、培養架包括底板和設在底板上方的頂板，底板和頂板之間設有多個立桿，立桿兩端分別與底板和頂板固定連接，底板和頂板之間設有多個置物板，各個置物板上下疊放并均與立桿固定連接；

4、鎖銷結構固定連接在底板、置物板和頂板貼近另一個培養架的一側。

5、進一步改進在于：所述鎖銷結構包括固定連接在底板、置物板和頂板一側的第一矩形塊，以及固定連接在底板、置物板和頂板另一側的第二矩形塊，各個第一矩形塊和各個第二矩形塊分別與底板、置物板和頂板固定連接，第一矩形塊遠離培養架一側開設有插槽，第二矩形塊遠離培養架一側設有插銷，插銷與插槽插接配合，相互接觸的第一矩形塊和第二矩形塊之間設有用于對第一矩形塊和第二矩形塊進行鎖定的栓裝配件。

6、進一步改進在于：所述栓裝配件包括u型夾套，u型夾套套在第一矩形塊和第二矩形塊的外側，u型夾套上端裝配有兩個固定栓，固定栓與u型夾套螺紋連接，兩個固定栓分別與開設在第一矩形塊和第二矩形塊上端的定位孔螺紋配合。

7、進一步改進在于：所述底板下端安裝有多個滑輪，各個滑輪活動連接在底板下端的四個邊角處。

8、進一步改進在于：所述置物板兩端設有固定板，固定板下端與置物板上端固定連接，兩個固定板相互靠近一側設有活動板，活動板與置物板滑動連接，兩個固定板相互遠離一側裝配有調節栓，調節栓穿過固定板并與活動板轉動連接，活動板與調節栓螺紋連接。

9、進一步改進在于：所述置物板上端面開設多個透氣槽，透氣槽將置物板上下貫通。

10、本實用新型的有益效果為：兩個培養架之間通過鎖銷結構固定，鎖銷結構支持相鄰的兩個培養架結合斷開，分體式的結構設計，使該培養設備能根據菌種培養的數量對培養架的數量進行調整，提高空間利用率；

11、培養架的每一層空間均具有一個鎖銷結構，兩個培養架結合成一個整體后，會保持穩定的裝配狀態。

技術特征：

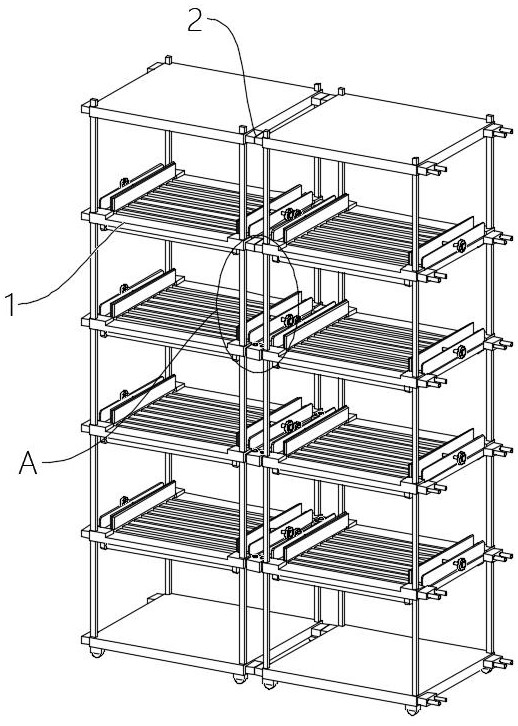

1.一種農業菌種培養設備，包括至少兩個并排放置的培養架（1），其特征在于：相鄰的兩個所述培養架（1）之間設有鎖銷結構（2），兩個所述培養架（1）之間通過所述鎖銷結構（2）可拆卸連接；

2.根據權利要求1所述的一種農業菌種培養設備，其特征在于：所述鎖銷結構（2）包括固定連接在所述底板（3）、所述置物板（4）和所述頂板（5）一側的第一矩形塊（8），以及固定連接在所述底板（3）、所述置物板（4）和所述頂板（5）另一側的第二矩形塊（10），各個所述第一矩形塊（8）和各個所述第二矩形塊（10）分別與所述底板（3）、所述置物板（4）和所述頂板（5）固定連接，所述第一矩形塊（8）遠離所述培養架（1）一側開設有插槽（9），所述第二矩形塊（10）遠離所述培養架（1）一側設有插銷（11），所述插銷（11）與所述插槽（9）插接配合，相互接觸的所述第一矩形塊（8）和所述第二矩形塊（10）之間設有用于對所述第一矩形塊（8）和所述第二矩形塊（10）進行鎖定的栓裝配件。

3.根據權利要求2所述的一種農業菌種培養設備，其特征在于：所述栓裝配件包括u型夾套（16），所述u型夾套（16）套在所述第一矩形塊（8）和所述第二矩形塊（10）的外側，所述u型夾套（16）上端裝配有兩個固定栓（17），所述固定栓（17）與所述u型夾套（16）螺紋連接，兩個所述固定栓（17）分別與開設在所述第一矩形塊（8）和所述第二矩形塊（10）上端的定位孔（18）螺紋配合。

4.根據權利要求1所述的一種農業菌種培養設備，其特征在于：所述底板（3）下端安裝有多個滑輪（6），各個所述滑輪（6）活動連接在所述底板（3）下端的四個邊角處。

5.根據權利要求1所述的一種農業菌種培養設備，其特征在于：所述置物板（4）兩端設有固定板（13），所述固定板（13）下端與所述置物板（4）上端固定連接，兩個所述固定板（13）相互靠近一側設有活動板（14），所述活動板（14）與所述置物板（4）滑動連接，兩個所述固定板（13）相互遠離一側裝配有調節栓（15），所述調節栓（15）穿過所述固定板（13）并與所述活動板（14）轉動連接，所述活動板（14）與所述調節栓（15）螺紋連接。

6.根據權利要求1所述的一種農業菌種培養設備，其特征在于：所述置物板（4）上端面開設多個透氣槽（12），所述透氣槽（12）將所述置物板（4）上下貫通。

技術總結
本技術涉及菌種培育技術領域，具體公開了一種農業菌種培養設備，包括至少兩個并排放置的培養架，相鄰的兩個培養架之間設有鎖銷結構，兩個培養架之間通過鎖銷結構可拆卸連接，培養架包括底板和設在底板上方的頂板，底板和頂板之間設有多個立桿，底板和頂板之間設有多個置物板，鎖銷結構固定連接在底板、置物板和頂板貼近另一個培養架的一側。鎖銷結構支持相鄰的兩個培養架結合斷開，分體式的結構設計，使該培養設備能根據菌種培養的數量對培養架的數量進行調整，提高空間利用率，培養架的每一層空間均具有一個鎖銷結構，兩個培養架結合成一個整體后，會保持穩定的裝配狀態。

技術研發人員：周蕾
受保護的技術使用者：浙江一謙生態農業科技有限責任公司
技術研發日：20240628
技術公布日：2025/4/28
