本技術涉及藥材種植，具體為一種可封閉的藥材種植架。

背景技術：

1、藥材即可供制藥的原材料，在中國尤指是中藥材，即未經加工或未制成成品的中藥原料；中藥是中國傳統的藥材，中國藥文化源遠流長、博大精深，既包含數千年中藥文明又融合近現代西藥文明所創造的中西藥并舉、獨具特色的文化現象，是中國優秀文化的重要組成部分，各藥均按名稱、來源、形態、生境、栽培、采制、化學、藥理、性味功能、主治用法、附方制劑等編寫，并附以彩色圖；內容豐富，資料較準確可靠，可在一定程度上結合現代醫學科學知識進行研究，可供科研和臨床的參考。

2、現在許多的藥材大多采用種植獲得，而種植架對于需要特殊環境或對于在室外且需要適宜的環境種植才能成活，一般的種植架是無法滿足特殊藥材對于環境的要求的，故而藥材種植成活率低；

3、為此提供一種可封閉的藥材種植架，來解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種可封閉的藥材種植架，可對藥材種植架進行封閉，可提升藥草種植的適應性環境，提高其成活率。

2、為實現上述目的，本實用新型提供如下技術方案：一種可封閉的藥材種植架，包括一組豎直設置的支撐架、一組橫梁、種植槽、連接管、支管、噴頭；一組橫梁分別設置于一組支撐架之間的兩端，所述種植槽、連接管、支管、噴頭均位于一組支撐架之間，所述支管的一端設置于連接管的外壁上，所述支管的另一端設置于支撐架上，所述支管位于種植槽的上方，所述噴頭設置于支管的底部，所述連接管的一端通過管道與水源管連通；

3、一組所述支撐架上方設置有遮蓋薄膜，一組所述支撐架相背的兩側均設置有伸縮機構，所述遮蓋薄膜位于伸縮機構的上方，所述伸縮機構用于鋪設遮蓋薄膜。

4、為了易于鋪設遮蓋薄膜，對種植架實現可封閉功能，作為本實用新型的一種可封閉的藥材種植架優選的，所述伸縮機構包括若干個滑動架、鉸鏈架、一組滑桿、固定座、絲桿、滑塊；一組所述滑桿水平設置于支撐架上，若干所述滑動架均豎直設置，且若干所述滑動架均與一組滑桿外壁滑動連接，所述滑動架上開設有滑槽，所述鉸鏈架的上端與滑動架鉸接，所述鉸鏈架的下端與滑槽滑動連接；所述固定座位于一組滑桿的一端，且所述固定座豎直設置于支撐架上，所述絲桿設置于滑動架背向支撐架的一側，所述絲桿的外壁螺紋連接有滑塊；所述鉸鏈架朝向固定座一側的上下兩端分別與固定座和滑塊鉸接；所述遮蓋薄膜底部固定連接有撐桿，所述撐桿的兩端設置于滑動架上。

5、為了使兩個伸縮機構同步進行伸縮，作為本實用新型的一種可封閉的藥材種植架優選的，所述絲桿的頂部設置有同步輪，兩個所述同步輪上設置有同步帶，其中一個所述固定座的底部設置有電機，所述電機的輸出通過轉軸與絲桿的一端固定連接。

6、為了方便支撐固定種植槽，作為本實用新型的一種可封閉的藥材種植架優選的，一組所述支撐架相對的兩側均垂直設置有若干個橫向排列的直角架，所述直角架的頂部設置有支撐座，所述支撐座呈凸字結構狀；所述種植槽位于相鄰兩個直角架之間，所述種植槽外壁上對稱設置有撐條，所述撐條搭設于支撐座上。

7、為了提升種植槽的穩定性能，作為本實用新型的一種可封閉的藥材種植架優選的，所述撐條底部設置有插桿，所述支撐座頂部開設有與插桿相適配的插孔，所述插桿的下端插于插孔內。

8、為了易于增強支撐架的承載強度，作為本實用新型的一種可封閉的藥材種植架優選的，所述直角架和支撐架之間設置有加強筋。

9、與現有技術相比，本實用新型的有益效果如下：

10、本實用新型通過啟動電機，絲桿進行旋轉，滑塊帶動鉸鏈架下方進行上下移動，且鉸鏈架的下端在滑槽內進行移動，使鉸鏈架改變夾角的同時推動滑動架在滑桿上移動的同時，鉸鏈架實現伸縮功能，使遮蓋薄膜實現自動鋪設的功能，可對藥材種植架進行封閉，兩側的橫梁使支撐架兩端成敞開狀態，易于進行通風，以保證藥草種植的適應性環境，提高其成活率。

技術特征：

1.一種可封閉的藥材種植架，其特征在于：包括一組豎直設置的支撐架(1)、一組橫梁(2)、種植槽(3)、連接管(4)、支管(5)、噴頭(6)；一組橫梁(2)分別設置于一組支撐架(1)之間的兩端，所述種植槽(3)、連接管(4)、支管(5)、噴頭(6)均位于一組支撐架(1)之間，所述支管(5)的一端設置于連接管(4)的外壁上，所述支管(5)的另一端設置于支撐架(1)上，所述支管(5)位于種植槽(3)的上方，所述噴頭(6)設置于支管(5)的底部，所述連接管(4)的一端通過管道與水源管連通；

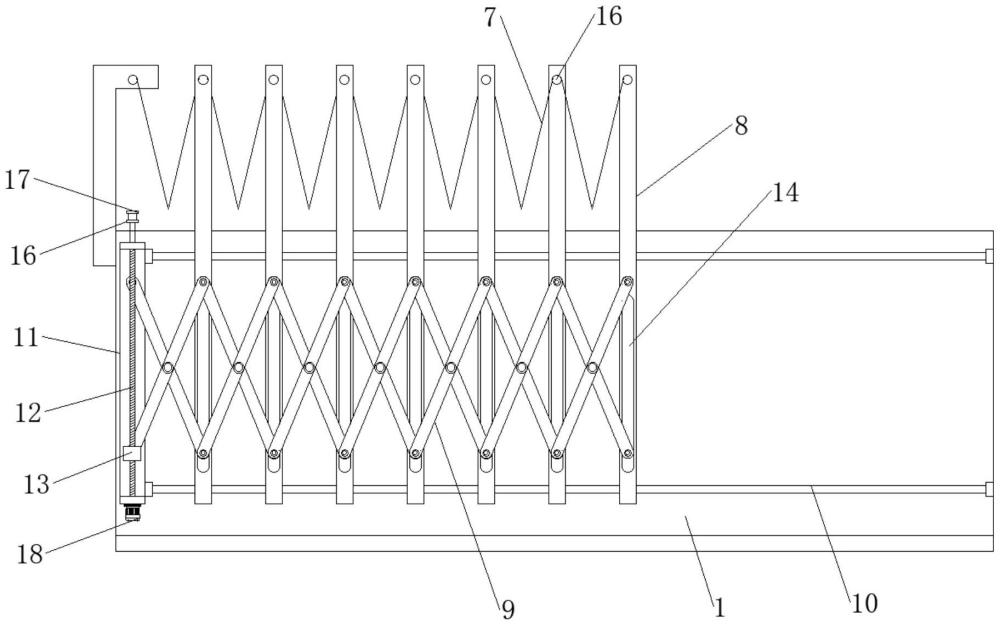

2.根據權利要求1所述的一種可封閉的藥材種植架，其特征在于：所述伸縮機構包括若干個滑動架(8)、鉸鏈架(9)、一組滑桿(10)、固定座(11)、絲桿(12)、滑塊(13)；一組所述滑桿(10)水平設置于支撐架(1)上，若干所述滑動架(8)均豎直設置，且若干所述滑動架(8)均與一組滑桿(10)外壁滑動連接，所述滑動架(8)上開設有滑槽(14)，所述鉸鏈架(9)的上端與滑動架(8)鉸接，所述鉸鏈架(9)的下端與滑槽(14)滑動連接；所述固定座(11)位于一組滑桿(10)的一端，且所述固定座(11)豎直設置于支撐架(1)上，所述絲桿(12)設置于滑動架(8)背向支撐架(1)的一側，所述絲桿(12)的外壁螺紋連接有滑塊(13)；所述鉸鏈架(9)朝向固定座(11)一側的上下兩端分別與固定座(11)和滑塊(13)鉸接；所述遮蓋薄膜(7)底部固定連接有撐桿(15)，所述撐桿(15)的兩端設置于滑動架(8)上。

3.根據權利要求2所述的一種可封閉的藥材種植架，其特征在于：所述絲桿(12)的頂部設置有同步輪(16)，兩個所述同步輪(16)上設置有同步帶(17)，其中一個所述固定座(11)的底部設置有電機(18)，所述電機(18)的輸出通過轉軸與絲桿(12)的一端固定連接。

4.根據權利要求1所述的一種可封閉的藥材種植架，其特征在于：一組所述支撐架(1)相對的兩側均垂直設置有若干個橫向排列的直角架(19)，所述直角架(19)的頂部設置有支撐座(20)，所述支撐座(20)呈凸字結構狀；所述種植槽(3)位于相鄰兩個直角架(19)之間，所述種植槽(3)外壁上對稱設置有撐條(21)，所述撐條(21)搭設于支撐座(20)上。

5.根據權利要求4所述的一種可封閉的藥材種植架，其特征在于：所述撐條(21)底部設置有插桿(22)，所述支撐座(20)頂部開設有與插桿(22)相適配的插孔(23)，所述插桿(22)的下端插于插孔(23)內。

6.根據權利要求4所述的一種可封閉的藥材種植架，其特征在于：所述直角架(19)和支撐架(1)之間設置有加強筋(24)。

技術總結
本技術公開了一種可封閉的藥材種植架，涉及藥材種植技術領域，包括一組豎直設置的支撐架、一組橫梁、種植槽、連接管、支管、噴頭；一組橫梁分別設置于一組支撐架之間的兩端，所述種植槽、連接管、支管、噴頭均位于一組支撐架之間，所述支管的一端設置于連接管的外壁上，所述支管的另一端設置于支撐架上，所述支管位于種植槽的上方，所述噴頭設置于支管的底部，所述連接管的一端通過管道與水源管連通；一組所述支撐架上方設置有遮蓋薄膜，一組所述支撐架相背的兩側均設置有伸縮機構，所述遮蓋薄膜位于伸縮機構的上方，所述伸縮機構用于鋪設遮蓋薄膜,可對藥材種植架進行封閉，可提升藥草種植的適應性環境，提高其成活率。

技術研發人員：陳立莉,曹學龍,賀翠屏,張振興,柴永林
受保護的技術使用者：甘肅九州潤康生物科技有限公司
技術研發日：20240702
技術公布日：2025/4/28
