本技術涉及犬類訓練器具，具體涉及一種用于工作犬嗅覺訓練和作業的嗅源氣味感受器具。

背景技術：

1、工作犬是協助人類工作的狗，包括軍犬、警犬、搜毒犬、搜爆犬、救護犬等，有些工作犬的訓練過程中，需要進行嗅覺的訓練，以達到追蹤、物證搜索、鑒別作業的目的。

2、cnc214629027u公開了一種便攜式警犬嗅認嗅源輔助杯包括杯身、杯座、杯柄、嗅源倉，所述杯身安裝在杯座上，且杯身上安裝有用于攜帶本輔助杯的杯柄，所述杯座上還安裝有用于存放嗅源的可拆卸嗅源倉，杯身的端口為可避免割傷警犬鼻口的圓弧結構。

3、觀察犬類可知，犬類的鼻部形狀多為上方弧形，下頜部下方趨近于直線，因此犬類在鼻部及下頜部伸進杯身后，如果全部采用圓弧結構，下頜部與杯口之間會存在較大的空隙，會有部分氣流從杯口的邊緣進入，稀釋嗅源倉的氣味，影響工作犬的判斷。

技術實現思路

1、本實用新型的目的是針對現有技術的不足，提供一種用于工作犬嗅覺訓練和作業的嗅源氣味感受器具，用于解決上述背景技術中提出的技術問題。

2、為實現上述目的，本實用新型的技術方案是這樣實現的，一種用于工作犬嗅覺訓練和作業的嗅源氣味感受器具，包括氣味感受杯、嗅源承載杯，所述氣味感受杯底部與所述嗅源承載杯上部可拆卸地連接，所述氣味感受杯上下兩端均為開口，且兩端的開口通過氣味感受杯內部相連通，所述氣味感受杯上端的開口形狀的一段為弧形，且弧形的兩端通過直線連接后圍合形成開口，所述氣味感受杯下端的開口為圓形，所述氣味感受杯下端的開口處設置有篩網，所述嗅源承載杯為上端開口的圓形杯體，所述嗅源承載杯的底部設置有多個通孔。

3、所述氣味感受杯、嗅源承載杯均為錐狀杯體，且外壁從上到下逐漸變小，所述嗅源承載杯的內徑大于所述氣味感受杯底部的外徑，小于所述氣味感受杯中部的外徑，所述嗅源承載杯上端套設在所述氣味感受杯外側底部并與所述氣味感受杯插接式連接。

4、所述氣味感受杯的深度為15cm，所述氣味感受杯上部開口的弧形為四分之三圓弧，且對應圓的直徑為10cm，所述嗅源承載杯的深度為5cm。

5、所述嗅源承載杯的杯壁為中空結構，且杯壁內設置有電加熱絲，所述嗅源承載杯的外壁設置有充電接口，所述電加熱絲通過所述充電接口與電源相連，所述充電接口為type-c接口。

6、所述氣味感受杯為聚乙烯材質，所述嗅源承載杯為不銹鋼材質。

7、通過上述技術方案得到的一種用于工作犬嗅覺訓練和作業的嗅源氣味感受器具，其有益效果是：

8、氣味感受杯上半部開口的設計形狀，充分考慮了犬類鼻部和下頜部形狀，貼合度好，與嗅源承載杯底部的通孔配合能形成氣流的抽吸，使犬充分感受較高濃度的嗅源氣味，有利于犬快速、充分感受嗅源氣味。

9、嗅源承載杯內設置有電加熱絲，使用時通電加熱，使嗅源承載杯內的嗅源升溫，加速氣味揮發和濃度。

技術特征：

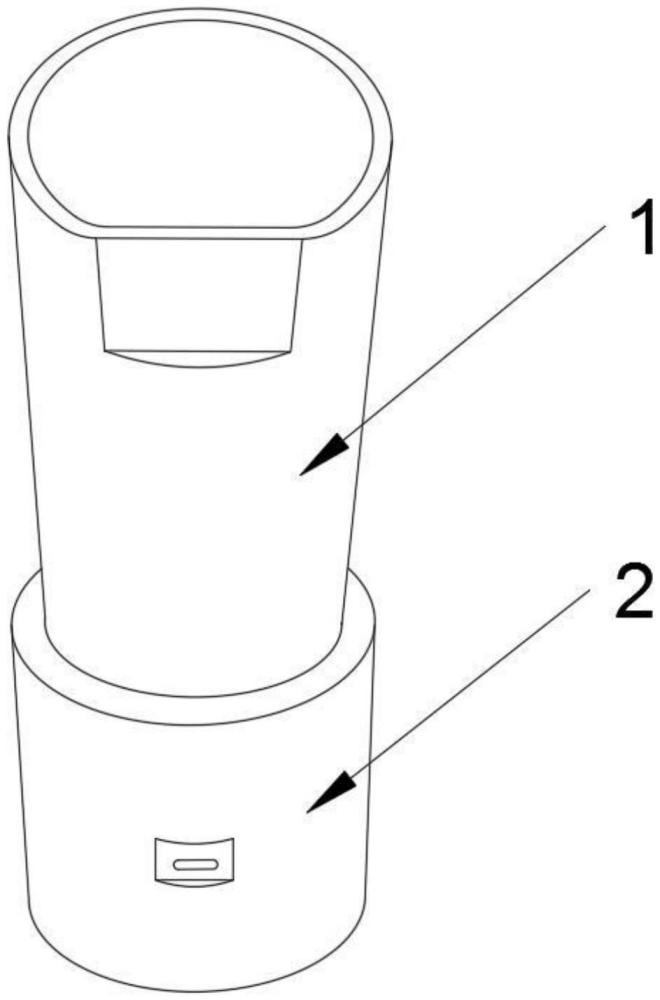

1.一種用于工作犬嗅覺訓練和作業的嗅源氣味感受器具，包括氣味感受杯(1)、嗅源承載杯(2)，所述氣味感受杯(1)底部與所述嗅源承載杯(2)上部可拆卸地連接，所述氣味感受杯(1)上下兩端均為開口，且兩端的開口通過氣味感受杯(1)內部相連通，其特征在于，所述氣味感受杯(1)上端的開口形狀的一段為弧形，且弧形的兩端通過直線連接后圍合形成開口，所述氣味感受杯(1)下端的開口為圓形，所述氣味感受杯(1)下端的開口處設置有篩網(11)，所述嗅源承載杯(2)為上端開口的圓形杯體，所述嗅源承載杯(2)的底部設置有多個通孔(21)。

2.根據權利要求1所述的一種用于工作犬嗅覺訓練和作業的嗅源氣味感受器具，其特征在于，所述氣味感受杯(1)、嗅源承載杯(2)均為錐狀杯體，且外壁從上到下逐漸變小，所述嗅源承載杯(2)的內徑大于所述氣味感受杯(1)底部的外徑，小于所述氣味感受杯(1)中部的外徑，所述嗅源承載杯(2)上端套設在所述氣味感受杯外側底部并與所述氣味感受杯(1)插接式連接。

3.根據權利要求1所述的一種用于工作犬嗅覺訓練和作業的嗅源氣味感受器具，其特征在于，所述氣味感受杯(1)的深度為15cm，所述氣味感受杯(1)上部開口的弧形為四分之三圓弧，且對應圓的直徑為10cm，所述嗅源承載杯(2)的深度為5cm。

4.根據權利要求1所述的一種用于工作犬嗅覺訓練和作業的嗅源氣味感受器具，其特征在于，所述嗅源承載杯(2)的杯壁為中空結構，且杯壁內設置有電加熱絲，所述嗅源承載杯(2)的外壁設置有充電接口(22)，所述電加熱絲通過所述充電接口(22)與電源相連，所述充電接口(22)為type-c接口。

5.根據權利要求1所述的一種用于工作犬嗅覺訓練和作業的嗅源氣味感受器具，其特征在于，所述氣味感受杯(1)為聚乙烯材質，所述嗅源承載杯(2)為不銹鋼材質。

技術總結
本技術提出一種用于工作犬嗅覺訓練和作業的嗅源氣味感受器具，包括氣味感受杯、嗅源承載杯，所述氣味感受杯底部與所述嗅源承載杯上部可拆卸地連接，所述氣味感受杯上下兩端均為開口，且兩端的開口通過氣味感受杯內部相連通，所述氣味感受杯上端的開口形狀的一段為弧形，且弧形的兩端通過直線連接后圍合形成開口，所述氣味感受杯下端的開口為圓形，所述氣味感受杯下端的開口處設置有篩網，所述嗅源承載杯為上端開口的圓形杯體，所述嗅源承載杯的底部設置有多個通孔。氣味感受杯上半部開口的設計形狀，充分考慮了犬類鼻部和下頜部形狀，貼合度好，與嗅源承載杯底部的通孔配合能形成氣流的抽吸，有利于犬快速、充分感受嗅源氣味。

技術研發人員：孫悅,趙純一,王鑫,扈立起
受保護的技術使用者：江蘇奇兵犬業有限公司
技術研發日：20240705
技術公布日：2025/4/28
