本申請涉及殺蟲燈，尤其是涉及一種智能風吸式殺蟲燈。

背景技術：

1、風吸式殺蟲燈以太陽能電池板為電源，白天儲存電源，晚上為殺蟲燈提供電源，供其工作。是一款物理滅蟲器械，利用光波引誘害蟲成蟲撲燈，然后風機轉動產生負壓氣流將蟲子吸入到收集器中，使之風干、脫水，達到殺蟲的目的。

2、現有技術中，風吸式殺蟲燈功能單一，只能做到物理防治害蟲，無法防止設備周?chē)淖魑锉圾B(niǎo)類及鼠害破壞，為此我們提出了一種智能風吸式殺蟲燈用于解決上述問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在風吸式殺蟲燈功能單一，只能做到物理防治害蟲，無法防止設備周?chē)淖魑锉圾B(niǎo)類及鼠害破壞的缺點，而提出的一種智能風吸式殺蟲燈。

2、本申請?zhí)峁┑囊环N智能風吸式殺蟲燈采用如下的技術方案：

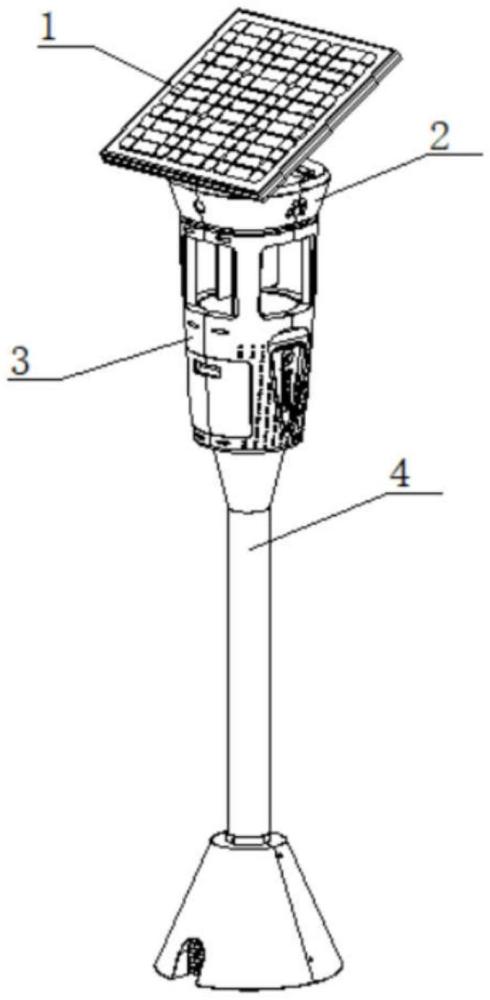

3、一種智能風吸式殺蟲燈，包括：

4、主箱體；

5、立桿，立桿固定安裝在主箱體的底部；

6、風機，風機安裝在主箱體內，主箱體內安裝有接蟲盒；

7、電路組件，電路組件安裝在主箱體的頂部，主箱體的頂部安裝有太陽能板；

8、驅鳥器組件，驅鳥器組件設置在主箱體上，立桿上設置有捕鼠機構。

9、進一步地，所述驅鳥器組件包括紅外檢測器和紅藍爆閃燈，紅外檢測器和紅藍爆閃燈均安裝在主箱體的外側，主箱體的外側安裝有超聲波喇叭。

10、進一步地，所述捕鼠機構包括鼠倉，鼠倉固定安裝在立桿上，鼠倉內設有誘餌，鼠倉上轉動安裝有捕鼠門。

11、進一步地，所述主箱體內安裝有燈管和電池，太陽能板與電池連接，主箱體內安裝有兩個撞擊屏。

12、進一步地，所述電路組件包括電路板，電路板安裝在主箱體內，主箱體內安裝有物聯網模塊。

13、綜上所述，本申請包括以下至少一種有益技術效果：

14、1.本方案當太陽能板充電電壓低于電池電壓時，電路板監測到信號設備工作，燈管啟動，同時風機轉動負壓把蟲子吸入設備內部；

15、2.本方案當紅外檢測到鳥類靠近后，超聲波喇叭響，紅藍爆閃燈工作，達到驅逐效果，同時通過鼠倉內放置誘餌的設置，老鼠通過捕鼠門進入，捕鼠門結構上只能從外面打開100度，內部無法打開。

16、本實用新型能夠在使用過程中，有效避免設備誤殺小動物，防止設備周?chē)淖魑锉圾B(niǎo)類破壞，同時可以防止設備周?chē)淖魑锉焕鲜笃茐摹?/p>

技術特征：

1.一種智能風吸式殺蟲燈，其特征在于：包括：

2.根據權利要求1所述的一種智能風吸式殺蟲燈，其特征在于：所述驅鳥器組件(8)包括紅外檢測器和紅藍爆閃燈，紅外檢測器和紅藍爆閃燈均安裝在主箱體(3)的外側，主箱體(3)的外側安裝有超聲波喇叭(7)。

3.根據權利要求2所述的一種智能風吸式殺蟲燈，其特征在于：所述捕鼠機構包括鼠倉(15)，鼠倉(15)固定安裝在立桿(4)上，鼠倉(15)內設有誘餌(16)，鼠倉(15)上轉動安裝有捕鼠門(12)。

4.根據權利要求3所述的一種智能風吸式殺蟲燈，其特征在于：所述電路組件(2)包括電路板(5)，電路板(5)安裝在主箱體(3)內，主箱體(3)內安裝有物聯網模塊(6)。

5.根據權利要求4所述的一種智能風吸式殺蟲燈，其特征在于：所述主箱體(3)內安裝有燈管(10)和電池(11)，太陽能板(1)與電池(11)連接，主箱體(3)內安裝有兩個撞擊屏(9)。

技術總結
本技術屬于殺蟲燈技術領域，尤其是一種智能風吸式殺蟲燈，針對現有的風吸式殺蟲燈功能單一，只能做到物理防治害蟲，無法防止設備周?chē)淖魑锉圾B(niǎo)類及鼠害破壞的問題，現提出如下方案，其包括主箱體；立桿，立桿固定安裝在主箱體的底部；風機，風機安裝在主箱體內，主箱體內安裝有接蟲盒；電路組件，電路組件安裝在主箱體的頂部，主箱體的頂部安裝有太陽能板；驅鳥器組件，驅鳥器組件設置在主箱體上，立桿上設置有捕鼠機構，本技術能夠在使用過程中，有效避免設備誤殺小動物，通過驅鳥器組件和捕鼠機構的設置，可以防止設備周?chē)淖魑锉圾B(niǎo)類破壞，同時可以防止設備周?chē)淖魑锉焕鲜笃茐模Y(jié)構簡單，使用方便。

技術研發人員：戚小攀,杜亞闖,谷鑫凱
受保護的技術使用者：河南云飛智能裝備制造有限公司
技術研發日：20240710
技術公布日：2025/4/28
