本發明涉及射頻信號檢波，更具體地說，涉及一種基于電阻分壓技術的寬帶功放檢波電路及方法。

背景技術：

1、機載綜合射頻前端系統要求具備自檢功能，其中功放電路通過射頻檢測電路檢測信道的好壞。目前，基于射頻前端的綜合化程度越來越高，對于功放通路的復用要求也越來越高，所以寬帶功放的應用越來越廣，其檢測電路也需要進一步優化。

2、當前寬帶功放的檢測電路一般采用微帶耦合線的方式，將正常的射頻信號耦合至檢波二極管，通過二極管整流，轉換為低頻信號，然后送至數字電路檢測，以此來實現寬帶功放的電路自檢。其中數字電路檢測可通過兩種方式實現，一種是低頻信號經電壓比較器，比較器設置門限值，超過門限值則數字電路報檢波正常，否則報檢波故障；一種是低頻信號通過數字電路ad采樣，同樣設置門限值，超過門限值則數字電路報檢波正常，否則報檢波故障。但這樣會帶來兩個方面的影響，首先，微帶耦合線的耦合度在寬頻段內的不平度可達到20db，這樣檢測出的信號在帶內不平；其次，檢測信號的帶內波動大使得門限電平的閾值無法準確的設定，很容易出現誤報或者不報的情況。

技術實現思路

1、本發明的目的在于克服現有技術的不足，提供一種基于電阻分壓技術的寬帶功放檢波電路及方法，以提高寬帶功放檢波電路的帶內平坦度，減少射頻檢測的虛警率。

2、本發明的目的是通過以下技術方案來實現的：

3、第一方面，一種基于電阻分壓技術的寬帶功放檢波電路，包括：依次連接的寬帶功放電路、電阻分壓檢波電路和數字接口板，寬帶功放電路用于將輸入的射頻信號進行功率放大并輸出，電阻分壓檢波電路用于將放大后的射頻信號分壓得到檢測信號，并調節檢測信號的大小，數字接口板用于將檢測信號電壓與預設門限值比較，得到寬帶功放電路的故障情況；

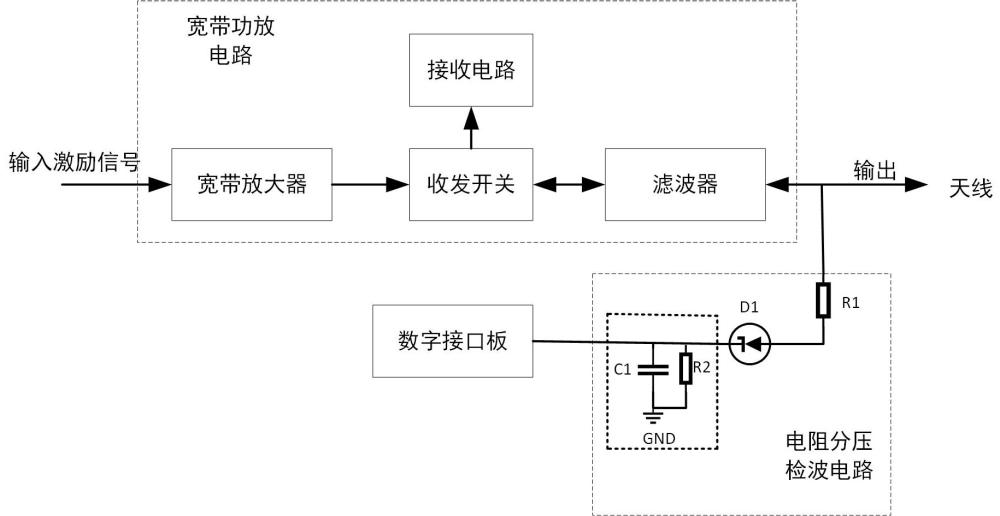

4、所述電阻分壓檢波電路包括分壓電阻r1、整流二極管d1和rc并聯電路，分壓電阻r1的一端連接寬帶功放電路的輸出端，分壓電阻r1的另一端通過整流二極管d1連接rc并聯電路的一端和數字接口板，rc并聯電路的另一端接地。

5、優選地，所述rc并聯電路包括并聯的電容c1和電阻r2。

6、優選地，所述寬帶功放電路包括寬帶放大器、收發開關、接收電路和濾波器，所述寬帶放大器、收發開關和濾波器依次連接，接收電路與收發開關連接；

7、所述寬帶放大器用于將輸入的射頻信號進行放大，保證最終端口的輸出功率，收發開關用于切換收發模式；發射模式時，濾波器用于對發射的射頻信號頻譜的諧波、雜波進行抑制，以滿足發射機對頻譜特性的指標要求，接受模式時，濾波器用于對接收的天線下行的信號進行濾波，然后輸出到接收電路。

8、優選地，所述數字接口板包括隔離驅動、電源處理芯片、嵌入式處理器，所述隔離驅動用于接收檢測信號，所述電源處理芯片為數字電路硬件提供所需的電壓，所述嵌入式處理器用于比較檢測信號和預設的門限值，上報寬帶功放信道的狀態。

9、第二方面，一種基于電阻分壓技術的寬帶功放檢波方法，應用在所述一種基于電阻分壓技術的寬帶功放檢波電路中，包括：

10、在寬帶功放電路正常工作時，根據滿功率發射的功率大小和整流二極管d1的檢測動態范圍，調節分壓電阻r1的阻值，使其固定在一個合適的耦合度，將主路的射頻信號耦合至整流二極管d1，整流二極管d1整流后，調節rc并聯電路，使最終的檢測電壓處于數字接口板隔離驅動的耐壓范圍；

11、接著降低寬帶功放電路的輸出功率，使其處于不能滿足系統需求的功率值，以此時的檢測電壓值作為數字接口板故障檢測的門限值；

12、數字接口板比較檢測信號和門限值，當檢測電壓高于所設置的門限值時，數字接口板上報寬帶功放工作正常，當檢測電壓第于所設置的門限值時，數字接口板上報寬帶功放故障。

13、本發明的有益效果是：

14、本發明提供的基于電阻分壓技術的寬帶功放檢波電路方案，避免采用微帶耦合線的方式做寬帶功放的電路自檢，而是通過電阻分壓檢波技術解決了傳統的微帶耦合方式檢波的帶內不平度問題，傳統的微帶耦合檢波帶內不平度在20db左右，而本發明檢波方法的帶內不平度僅為2db，大大提高寬帶功放檢波電路的帶內平坦度，減少射頻檢測的虛警率，從而提高功率檢測的準確性，同時具有低成本、硬件簡單、小型化的優勢以及較高的經濟價值。

技術特征：

1.一種基于電阻分壓技術的寬帶功放檢波電路，其特征在于，包括：依次連接的寬帶功放電路、電阻分壓檢波電路和數字接口板，寬帶功放電路用于將輸入的射頻信號進行功率放大并輸出，電阻分壓檢波電路用于將放大后的射頻信號分壓得到檢測信號，并調節檢測信號的大小，數字接口板用于將檢測信號電壓與預設門限值比較，得到寬帶功放電路的故障情況；

2.根據權利要求1所述的一種基于電阻分壓技術的寬帶功放檢波電路，其特征在于：所述rc并聯電路包括并聯的電容c1和電阻r2。

3.根據權利要求1所述的一種基于電阻分壓技術的寬帶功放檢波電路，其特征在于：所述寬帶功放電路包括寬帶放大器、收發開關、接收電路和濾波器，所述寬帶放大器、收發開關和濾波器依次連接，接收電路與收發開關連接；

4.根據權利要求1所述的一種基于電阻分壓技術的寬帶功放檢波電路，其特征在于：所述數字接口板包括隔離驅動、電源處理芯片、嵌入式處理器，所述隔離驅動用于接收檢測信號，所述電源處理芯片為數字電路硬件提供所需的電壓，所述嵌入式處理器用于比較檢測信號和預設的門限值，上報寬帶功放信道的狀態。

5.一種基于電阻分壓技術的寬帶功放檢波方法，應用在所述一種基于電阻分壓技術的寬帶功放檢波電路中，其特征在于，包括：

技術總結
本發明公開了一種基于電阻分壓技術的寬帶功放檢波電路及方法，涉及射頻信號檢波技術領域，檢波電路包括：依次連接的寬帶功放電路、電阻分壓檢波電路和數字接口板，寬帶功放電路用于將輸入的射頻信號進行功率放大并輸出，電阻分壓檢波電路用于將放大后的射頻信號分壓得到檢測信號，并調節檢測信號的大小，數字接口板用于將檢測信號電壓與預設門限值比較，得到寬帶功放電路的故障情況。本發明通過電阻分壓檢波技術解決了傳統的微帶耦合方式檢波的帶內不平度問題，傳統的微帶耦合檢波帶內不平度在20dB左右，而本發明檢波方法的帶內不平度僅為2dB，大大提高寬帶功放檢波電路的帶內平坦度，減少射頻檢測的虛警率，從而提高功率檢測的準確性。
